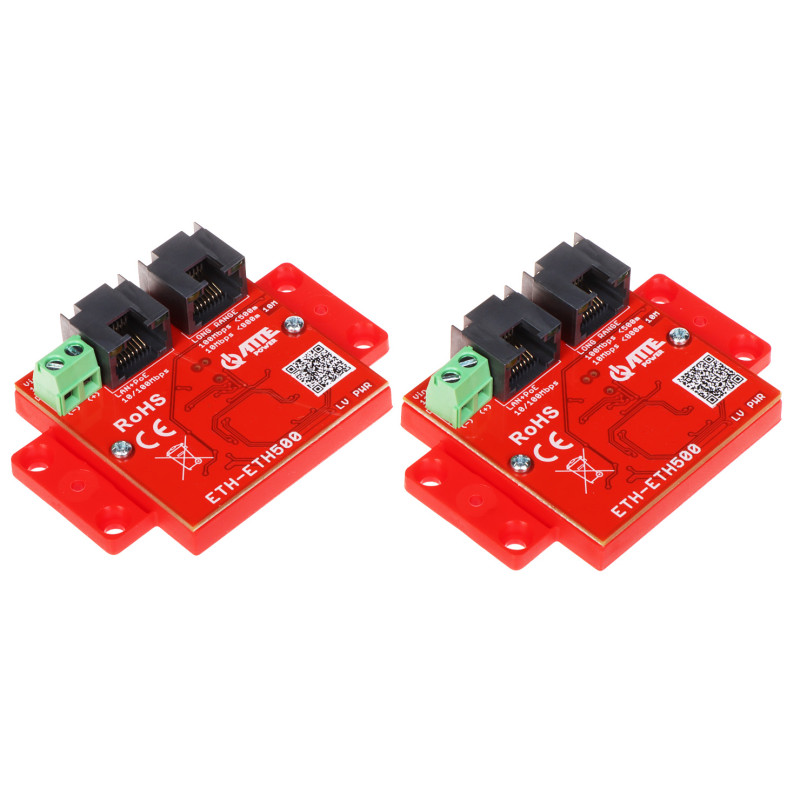

ตัวขยายสัญญาณ Ethernet PoE Repeater LAN RJ45 ระยะ 800 เมตร 50 วัตต์ ชุดรับส่งข้อมูลและไฟเลี้ยง CCTV แบบแอคทีฟ

รุ่น: ATTE ETH-ETH500-SET

EAN: 6931240040577 SKU: 931040579

• เพิ่มระยะสัญญาณเครือข่าย Ethernet และไฟเลี้ยง PoE ได้สูงสุด 800 เมตร
• ชุดประกอบด้วยโมดูลการทำงานร่วมกัน 2 ตัว
• สามารถรับไฟเลี้ยงได้โดยตรงจาก PoE Switch (802.3at/af)
• รองรับแหล่งจ่ายไฟสำรองผ่านขั้วต่อแบบสกรู
• ความเร็วในการรับส่งข้อมูลสูงสุด 100 Mbps ที่ระยะทางสูงสุด 500 เมตร
• กำลังไฟขาออกสูงสุดของชุดสูงถึง 50 วัตต์
• มีไฟ LED แสดงสถานะ LAN, ไฟเลี้ยง PoE และสถานะการเชื่อมต่อ 10Mb
• รองรับการเชื่อมต่อแบบคาสเคด (Cascade) สำหรับระยะทางที่ไกลขึ้น
• อัตราการใช้พลังงานของอุปกรณ์ต่ำมาก (เพียง 1.35 วัตต์)
• ขนาดกะทัดรัด สามารถติดตั้งในกล่องพักสายและขายึดได้

รายละเอียด

ETH-ETH500-SET เป็นชุดอุปกรณ์นวัตกรรมระดับมืออาชีพที่ออกแบบมาเพื่อเป็นตัวขยายสัญญาณ (Repeater) สำหรับเครือข่าย LAN และไฟเลี้ยง PoE ประสิทธิภาพสูง อุปกรณ์นี้เป็นโซลูชันที่สมบูรณ์แบบในสถานการณ์ที่ระยะสัญญาณ Ethernet มาตรฐานซึ่งจำกัดอยู่ที่ 100 เมตร ไม่เพียงพอต่อการติดตั้งระบบกล้อง IP สมัยใหม่หรือระบบเครือข่ายขนาดใหญ่ ข้อดีหลักของรุ่นนี้คือความสามารถเฉพาะตัวในการส่งข้อมูลและไฟเลี้ยงได้ไกลสูงสุดถึง 800 เมตร ซึ่งถือเป็นหนึ่งในโซลูชันที่มีประสิทธิภาพที่สุดในตลาด

ข้อมูลจำเพาะ

ด้วยการออกแบบที่กะทัดรัดของอุปกรณ์แต่ละชิ้น ทำให้อุปกรณ์สามารถจัดวางในพื้นที่จำกัด เช่น กล่องพักสายหรือฐานกล้องได้อย่างง่ายดาย ชุด ETH-ETH500-SET ยังรองรับการเชื่อมต่อแบบคาสเคด ช่วยให้สามารถสร้างโครงสร้างเครือข่ายที่ครอบคลุมพื้นที่กว้างขวางในอาคารอุตสาหกรรม คลังสินค้า หรือพื้นที่เปิดโล่ง แรงดันไฟฟ้าขาออก PoE จะเท่ากับแรงดันไฟฟ้าขาเข้าเสมอ เพื่อให้มั่นใจถึงความเข้ากันได้เต็มรูปแบบกับอุปกรณ์เครือข่ายที่หลากหลาย นี่คือโซลูชันที่เชื่อถือได้สำหรับช่างติดตั้งที่ให้ความสำคัญกับเวลา ความสวยงามในการติดตั้ง และความเสถียรของการส่งสัญญาณในสภาวะที่ต้องใช้ระยะทางไกล

ชุดอุปกรณ์มอบความยืดหยุ่นในการติดตั้งที่เหนือชั้น ด้วยการใช้อุปกรณ์อิเล็กทรอนิกส์ขั้นสูง ทำให้อุปกรณ์สามารถรับพลังงานได้โดยตรงจาก PoE Switch (มาตรฐาน 802.3at/af หรือ Passive PoE) ช่วยลดความจำเป็นในการเดินสายไฟเพิ่ม ณ จุดติดตั้งตัวขยายสัญญาณและกล้องปลายทาง ช่วยลดต้นทุนแรงงานและวัสดุติดตั้งได้อย่างมาก ระบบรองรับความเร็วในการรับส่งข้อมูล 10/100 Mbps โดยพารามิเตอร์กำลังไฟขาออกจะปรับเปลี่ยนตามระยะทางอย่างชาญฉลาด: ที่ระยะสูงสุด 250 เมตร จะได้รับความเร็ว 100 Mbps และกำลังไฟ 50 วัตต์, ที่ระยะ 500 เมตร จะได้ความเร็ว 100 Mbps ที่กำลังไฟ 25 วัตต์ และที่ระยะไกลสุด 800 เมตร ระบบจะให้ความเร็วที่เสถียร 10 Mbps และกำลังไฟ 15 วัตต์

พอร์ต LAN

2 x RJ45 10/100 Base-T (ต่อโมดูล) รองรับ Passive PoE

การแสดงสถานะด้วยแสง

ไฟ LED แสดงสถานะ: LAN (การส่งข้อมูล), PoE (ไฟเลี้ยง), 10Mb (สถานะความเร็ว)

ระยะส่งสัญญาณ UTP

สูงสุด 800 เมตร เมื่อปรับตั้งค่าความเร็วและไฟเลี้ยงที่เหมาะสม

ความเร็วในการรับส่งข้อมูล

ระบบเจรจาอัตโนมัติ (Auto-negotiation) 10/100 Mbps บนพอร์ต LAN & PoE

ประสิทธิภาพการจ่ายไฟ (250 ม.)

ระยะสูงสุด 250 ม.: ความเร็ว 100 Mbps, กำลังไฟขาออกสูงสุด 50 วัตต์

ประสิทธิภาพการจ่ายไฟ (500 ม.)

ระยะสูงสุด 500 ม.: ความเร็ว 100 Mbps, กำลังไฟขาออกสูงสุด 25 วัตต์

ประสิทธิภาพการจ่ายไฟ (800 ม.)

ระยะสูงสุด 800 ม.: ความเร็ว 10 Mbps, กำลังไฟขาออกสูงสุด 15 วัตต์

กำลังไฟรวมสูงสุด

กำลังไฟรวมของชุดจำกัดอยู่ที่ 50 วัตต์ (ขึ้นอยู่กับแหล่งจ่ายไฟ)

ซอฟต์แวร์และการควบคุม

อุปกรณ์ทำงานโดยอาศัยไมโครคอนโทรลเลอร์อัจฉริยะในการจัดการชั้นกายภาพของการส่งข้อมูลและการกระจายพลังงาน อัลกอริทึมที่ฝังอยู่ในตรรกะของอุปกรณ์ช่วยให้สามารถตรวจจับแรงดันไฟฟ้าตกในสายเคเบิลระยะไกลโดยอัตโนมัติและปรับการส่งสัญญาณให้เหมาะสม เพื่อรักษาความเสถียรของการเชื่อมต่อแม้ในระยะไกลถึง 800 เมตร ระบบรองรับการส่งผ่านแพ็กเก็ต Ethernet แบบโปร่งใส ทำให้มองไม่เห็นในชั้นโปรโตคอลเครือข่าย ไม่ต้องตั้งค่า IP และทำงานในโหมด Plug & Play ระบบตรวจสอบ PoE อัจฉริยะช่วยปกป้องอุปกรณ์ที่เชื่อมต่อจากการใช้พลังงานเกิน โดยปรับค่าการทำงานให้สอดคล้องกับโหลดปัจจุบันและคุณภาพของตัวกลางส่งสัญญาณ (สาย LAN)

คุณสมบัติเด่น

สามารถจ่ายไฟจากสวิตช์ (PoE 802.3at/af, Passive PoE) และผ่านขั้วต่อแบบสกรู; รองรับการเชื่อมต่อแบบคาสเคด; แรงดันไฟฟ้าขาออก PoE เท่ากับแรงดันไฟฟ้าขาเข้า

ไฟเลี้ยงขาเข้า

44 - 58 V DC ผ่าน Passive PoE หรือ 12 - 58 V DC ผ่านขั้วต่อแบบสกรู (Terminal)

การใช้พลังงาน

อัตราการใช้พลังงานต่ำมากเพียง 1.35 วัตต์ รับประกันประสิทธิภาพการใช้พลังงานสูง

พารามิเตอร์ทางกล

น้ำหนัก: 0.05 กก.; ขนาดของโมดูล: 73 x 52 x 20 มม.; เคสแบบโมดูลาร์

การรับประกัน

รับประกันจากผู้ผลิต 3 ปี (36 เดือน)

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 20 x 73 x 52 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 55 x 125 x 85 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 50 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 81 กรัม
