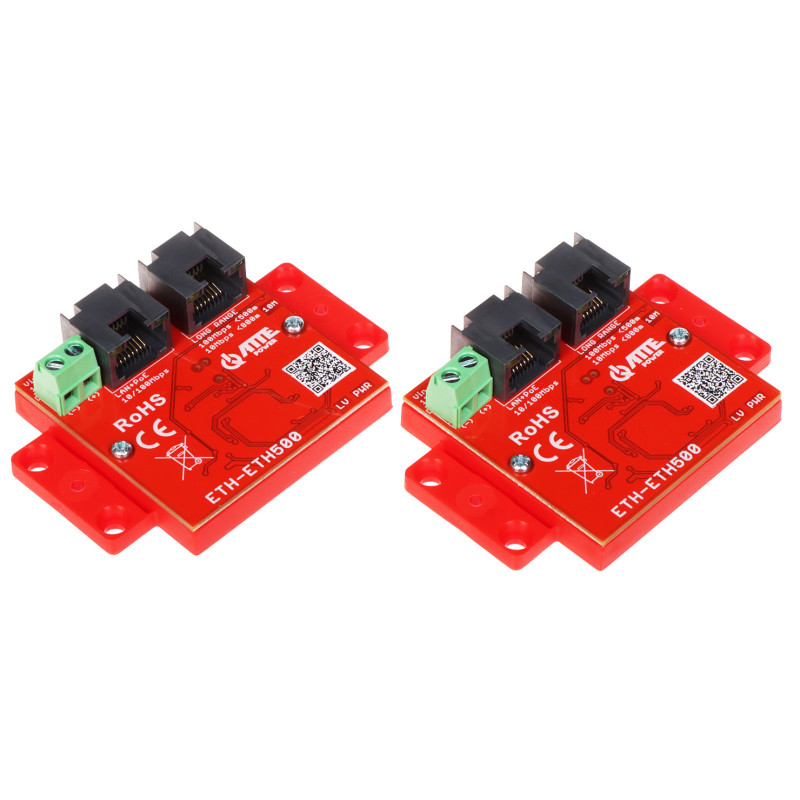

以太网 PoE 中继器 LAN RJ45 800米 50W 数据与电源传输监控安防双绞线套装

型号: ATTE ETH-ETH500-SET

EAN: 6931240040577 SKU: 931040579

• 将以太网和 PoE 电源传输距离延长至 800 米
• 由两个协同工作的模块组成的套装
• 可通过 PoE 交换机直接供电 (802.3at/af)
• 可通过内置螺丝接线端子进行备用供电
• 在 500 米距离内传输速度高达 100 Mb/s
• 套装最大输出功率高达 50W
• 内置 LAN、PoE 电源及 10Mb 连接状态 LED 指示灯
• 支持级联连接，适用于极长距离
• 设备自身功耗极低 (仅 1.35W)
• 紧凑型设计，可安装在接线盒和支架内

描述

ETH-ETH500-SET 是一款专业且创新的双设备套装，旨在作为 LAN 和 PoE 电源的高效延长器（中继器）。当标准以太网传输距离限制在 100 米以内，无法满足现代 IP 监控安装或大型网络系统需求时，该设备是理想的解决方案。该型号的主要优势在于其能够在长达 800 米的距离内传输数据和电源，是市场上最高效的解决方案之一。

规格

2 x RJ45 10/100 Base-T (每个套装组件)，支持被动式 PoE

该套装具有极高的安装灵活性。得益于先进的电子技术，设备可直接由 PoE 交换机（标准 802.3at/af 或被动式 PoE）供电，无需在延长器和摄像机末端安装额外的电源线。这显着降低了人工和材料成本。系统支持 10/100 Mb/s 传输速度，且输出功率参数随距离智能调整：在 250 米内可实现 100 Mbps 速度和 50W 功率；在 500 米内保持 100 Mbps 速度和 25W 功率；在 800 米的极长距离下，系统提供稳定的 10 Mbps 速度和 15W 功率。

套装中每个组件的紧凑设计确保设备可轻松安装在安装盒或摄像机底座等狭小空间内。ETH-ETH500-SET 套装还支持级联连接，允许在工业设施、仓库或开放区域构建广泛的网络拓扑。输出 PoE 电压始终与输入电压保持一致，从而确保与各种网络设备的完全兼容。对于追求效率、美观和极端距离下传输稳定性的安装人员来说，这是一个可靠的解决方案。

LED 指示灯显示状态：LAN (传输)、PoE (电源)、10Mb (速度状态)

LAN 端口

配合适当速度和电源参数，最大距离可达 800 米

光学指示

LAN 和 PoE 端口自动协商 10/100 Mb/s

UTP 传输距离

250 米距离：速度 100 Mbps，最大输出功率 50 W

传输速度

500 米距离：速度 100 Mbps，最大输出功率 25 W

电流输出能力 (250m)

800 米距离：速度 10 Mbps，最大输出功率 15 W

电流输出能力 (500m)

套装总功率上限为 50 W (视电源而定)

电流输出能力 (800m)

设备基于智能微控制器管理数据传输物理层和电力分配。设备逻辑中实现的算法可以自动检测长线缆上的电压降，并优化传输，以确保即使在 800 米的临界距离下也能保持连接稳定性。系统支持透明以太网包转发，因此对网络协议层完全透明，无需 IP 配置，即插即用。智能 PoE 监控系统通过动态调整工作参数以适应当前负载和传输介质（双绞线）质量，保护连接设备免受过载。

最大总功率

支持通过交换机供电 (PoE 802.3at/af, 被动式 PoE) 及通过螺丝端子供电；支持级联连接；输出 PoE 电压与输入电压一致

软件与控制

44 - 58 V DC (通过被动式 PoE) 或 12 - 58 V DC (通过螺丝接线端子)

精选特性

1.35 W 的极低自功耗，确保高能效

输入电源

重量: 0.05 kg；单件尺寸: 73 x 52 x 20 mm；模块化外壳

功耗

3 年 (36 个月) 厂商质保

机械参数

1x ETH-ETH500-SET 延长器模块套装

1x 使用手册 PL/EN

质保

尺寸与重量

产品尺寸: 20 x 73 x 52 mm (深 x 宽 x 高)

包装尺寸: 55 x 125 x 85 mm (深 x 宽 x 高)

产品重量: 50 g

含包装重量: 81 g
