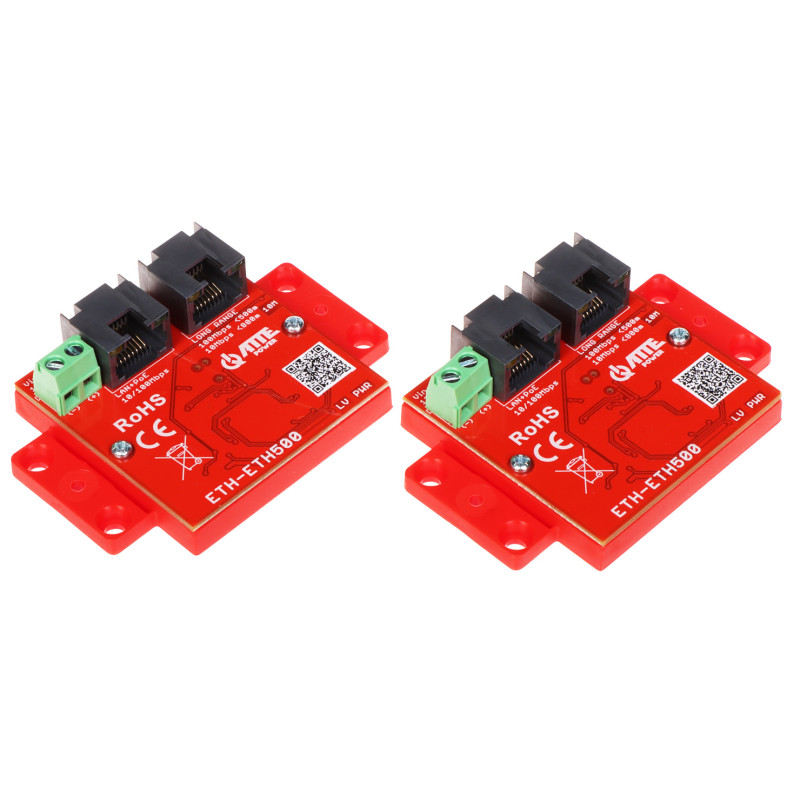

Ethernet PoE plėtiklis LAN RJ45 800m 50W duomenų ir maitinimo perdavimo rinkinys

Modelis: ATTE ETH-ETH500-SET

EAN: 6931240040577 SKU: 931040579

• Ethernet tinklo ir PoE maitinimo diapazono išplėtimas iki 800 metrų
• Rinkinį sudaro du bendradarbiaujantys moduliai
• Galimybė maitinti tiesiogiai iš PoE jungiklio (802.3at/af)
• Alternatyvus maitinimas per įmontuotas varžtines jungtis
• Perdavimo greitis iki 100 Mb/s iki 500 metrų atstumu
• Didžiausia rinkinio išėjimo galia iki 50W
• Integruota LED signalizacija LAN, PoE maitinimui ir 10Mb ryšio būsenai
• Galimybė sujungti kaskadiniu būdu ekstremaliems atstumams
• Labai mažos energijos sąnaudos (tik 1.35W)
• Kompaktiški matmenys, leidžiantys montuoti dėžutėse ir laikikliuose

Aprašymas

ETH-ETH500-SET yra profesionalus ir novatoriškas dviejų įrenginių rinkinys, sukurtas kaip efektyvus LAN tinklo ir PoE maitinimo plėtiklis (repeater). Šis įrenginys yra idealus sprendimas tais atvejais, kai standartinis Ethernet perdavimo atstumas, apribotas iki 100 metrų, pasirodo nepakankamas šiuolaikinėms IP stebėjimo instaliacijoms ar išplėstoms tinklo sistemoms. Pagrindinis šio modelio privalumas yra unikali galimybė perduoti duomenis ir maitinimą įspūdingais, iki 800 metrų siekiančiais atstumais, todėl tai yra vienas efektyviausių sprendimų rinkoje.

Specifikacija

Kompaktiška kiekvieno rinkinio elemento konstrukcija leidžia įrenginiui lengvai tilpti mažose erdvėse, pavyzdžiui, instaliacinėse dėžutėse ar kamerų pagrinduose. ETH-ETH500-SET rinkinys taip pat pasižymi kaskadinio sujungimo galimybe, leidžiančia kurti labai plačias tinklo topologijas pramoniniuose objektuose, sandėliuose ar atvirose teritorijose. PoE išėjimo įtampa visada lygi įėjimo įtampai, o tai užtikrina visišką suderinamumą su daugybe tinklo įrenginių. Tai patikimas sprendimas montuotojams, vertinantiems laiką, estetinius atlikimo aspektus ir perdavimo stabilumą sunkiomis atstumo sąlygomis.

Rinkinys siūlo precedento neturintį montavimo lankstumą. Dėl pažangios elektronikos įrenginį galima maitinti tiesiogiai iš PoE jungiklio (802.3at/af standartas arba Passive PoE), todėl nereikia tiesti papildomų maitinimo laidų pačioje plėtiklio ir galinės kameros įrengimo vietoje. Tai leidžia žymiai sumažinti darbo ir montavimo medžiagų sąnaudas. Sistema palaiko 10/100 Mb/s perdavimo greitį, o išėjimo galios parametrai yra išmaniai susieti su atstumu: iki 250 metrų gauname 100 Mbps ir 50W galią, iki 500 metrų išlaikome 100 Mbps esant 25W, o ekstremaliu 800 metrų atstumu sistema siūlo stabilų 10 Mbps ir 15W galią.

LAN prievadai

2 x RJ45 10/100 Base-T (kiekvienam rinkinio elementui), palaikantys Passive PoE

Optinė signalizacija

LED diodai, informuojantys apie būseną: LAN (perdavimas), PoE (maitinimas), 10Mb (greičio būsena)

UTP perdavimo diapazonas

Iki 800 metrų naudojant atitinkamus greičio ir maitinimo parametrus

Perdavimo greitis

Automatinis derybų procesas 10/100 Mb/s LAN ir PoE prievaduose

Srovės našumas (250m)

Diapazonas iki 250 m: Greitis 100 Mbps, Maksimali išėjimo galia 50 W

Srovės našumas (500m)

Diapazonas iki 500 m: Greitis 100 Mbps, Maksimali išėjimo galia 25 W

Srovės našumas (800m)

Diapazonas iki 800 m: Greitis 10 Mbps, Maksimali išėjimo galia 15 W

Maksimali bendra galia

Bendroji rinkinio galia ribojama iki 50 W (priklausomai nuo maitinimo šaltinio)

Programinė įranga ir valdymas

Įrenginys veikia naudodamas išmanų mikrovaldiklį, valdantį fizinį duomenų perdavimo sluoksnį ir energijos paskirstymą. Įrenginio logikoje įdiegti algoritmai leidžia automatiškai aptikti įtampos kritimus ilguose kabelių ruožuose ir optimizuoti perdavimą taip, kad būtų išlaikytas ryšio stabilumas net esant ribiniams 800m atstumams. Sistema palaiko skaidrų Ethernet paketų perdavimą, todėl ji yra visiškai nematoma tinklo protokolų sluoksniui, nereikalauja IP konfigūracijos ir veikia Plug & Play režimu. Išmanioji PoE stebėjimo sistema apsaugo prijungtus įrenginius nuo perkrovos, dinamiškai pritaikydama veikimo parametrus esamai apkrovai ir perdavimo terpės (vytos poros) kokybei.

Pasirinktos savybės

Galimybė maitinti iš jungiklio (PoE 802.3at/af, Passive PoE) ir per varžtines jungtis; Kaskadinio sujungimo galimybė; PoE išėjimo įtampa lygi įėjimo įtampai

Įėjimo maitinimas

44 - 58 V DC per Passive PoE arba 12 - 58 V DC per varžtines jungtis (terminalus)

Energijos sąnaudos

Labai mažos sąnaudos 1.35 W lygyje, garantuojančios aukštą energijos vartojimo efektyvumą

Mechaniniai parametrai

Svoris: 0.05 kg; Vieno elemento matmenys: 73 x 52 x 20 mm; Modulinio tipo korpusas

Garantija

3 metai (36 mėnesiai) gamintojo garantija

Matmenys, Svoris

Produkto matmenys: 20 x 73 x 52 mm (G x P x A)

Pakuotės matmenys: 55 x 125 x 85 mm (G x P x A)

Produkto svoris: 50 g

Svoris su pakuote: 81 g
