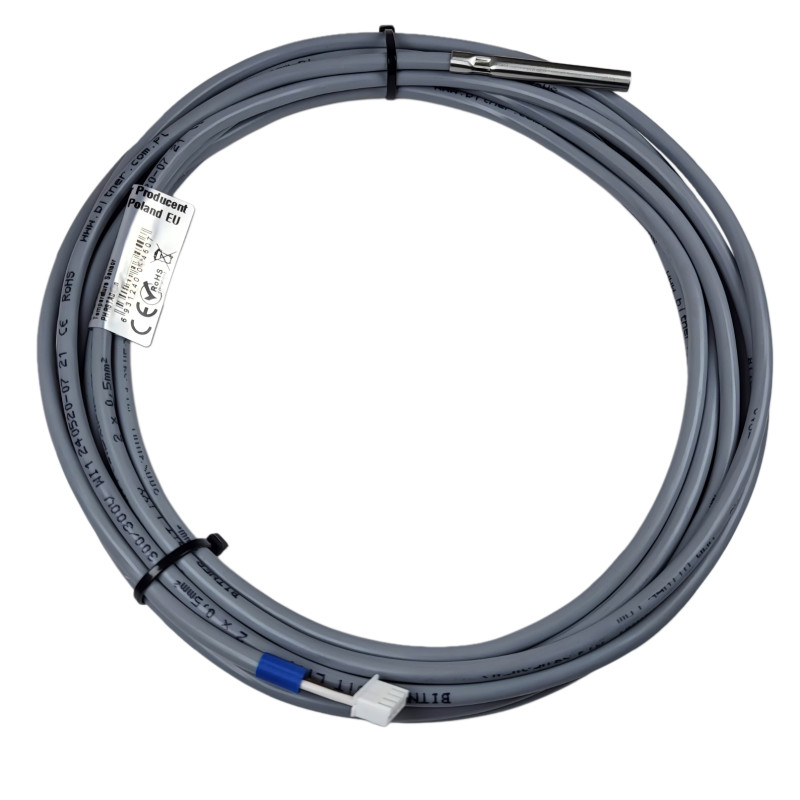

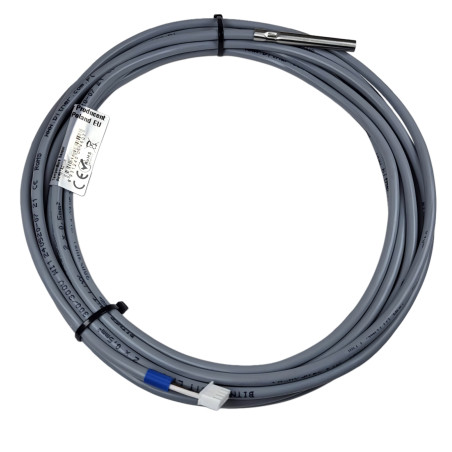

Sensor de temperatura d'aigua calenta sanitària ACS per a bomba de calor LG THERMA V 12m

Model: ACTii AC3412

EAN: 6931240034125 SKU: 341217851

• Sensor de temperatura de precisió d'alta qualitat
• S'ha utilitzat un cable de control flexible de coure especialitzat BiT LiYY 2x0.5mm, tensió: 300/300V, temperatura de funcionament: -40℃ a 80℃, d'acord amb la norma UE: LVD 2014/35/UE
• Sensor col·locat en un casquet amb un diàmetre de: 6mm i una longitud de: 50mm, fet d'acer inoxidable
• Cada sensor es prova a 3 temperatures diferents per assegurar la conformitat de les mesures amb el sensor de referència.
• Protecció contra l'aigua - Sensor recobert amb silicona flexible d'alta temperatura. La manca d'estanquitat és un problema freqüent en els sensors de temperatura, que provoca danys per la humitat.
• Els nostres sensors de temperatura es caracteritzen per una qualitat superior. A diferència de la competència, utilitzem només un cable de control certificat 100% de coure gruixut fabricat a la UE amb un aïllament gruixut i flexible. Utilitzem sensors de marques reconegudes. Cada sensor és verificat per nosaltres quant a la conformitat de les mesures amb el sensor de referència.
• Sensor acabat amb un connector que encaixa a la presa situada a la placa base de la bomba de calor. La connexió del sensor només requereix connectar el sensor al lloc adequat de la placa base.

Descripció

Sensor de temperatura d'Aigua Calenta Sanitària ACS dissenyat per a bombes de calor LG THERMA V

Sensor dissenyat per a totes les bombes de calor LG on el sensor acceptable té la designació: PHRSTA0 (en el manual d'usuari a la pestanya d'accessoris s'indica el model de sensor ACS destinat a una determinada bomba de calor)

Exemples de models de bombes de calor compatibles amb el sensor de temperatura ACS:

Longitud del cable del sensor: 12m

La manca d'estanquitat és un problema freqüent en els sensors de temperatura, que provoca danys per la humitat. Els nostres sensors ofereixen protecció contra l'aigua - el sensor està recobert amb silicona flexible d'alta temperatura.

Especificació

Paràmetres del sensor

Sensor compatible amb PHRSTA0

Ús: Bombes de calor LG THERMA V

Rang de mesura del sensor: de -40 a +400 °C

Estanquitat: IP68

Sensor col·locat en un casquet de diàmetre: 6mm i longitud: 50mm, fet d'acer inoxidable

Acabat del cable: Connector de 4 pins que encaixa a la presa de la placa base de la bomba de calor amb designació: CN_TH4 (entrada del sensor ACS)

Longitud del cable: 12m (472 polzades)

Paràmetres del cable

Paràmetres del cable:

Tipus de cable: Cable de control / senyalització

Tensió de funcionament: 300/300V

Prova de tensió: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Resistència d'aïllament: 20 MΩ x km

Capacitat: (a 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Inductància: 0,65 mH/km

Radi mínim de curvatura connexió mòbil: 7,5 x Ø

Radi mínim de curvatura connexió fixa: 4 x Ø

Temperatura de funcionament: Instal·lació fixa: -40℃ a 80℃ , Instal·lacions mòbils: -5℃ a 80℃

Condicions de col·locació: Cable d'interior, Temperatura mínima de col·locació: -5℃

Resistència ambiental: No propagació de la flama en un sol cable

Certificats / Aprovacions / Admissions: CPR - Certificats / DoP

Construcció del cable:

Material dels conductors: Conductors de coure

Construcció dels conductors de treball: Cl.5 (segons EN 60228, IEC 60228)

Construcció del nucli: cable multiconductor

Ús: Cables destinats a circuits de control i senyalització en aplicacions industrials, en tècnica de mesurament i per a la transmissió de dades mitjançant senyals analògics i digitals en instal·lacions d'electrònica industrial i automatització. Per a instal·lació fixa i per a dispositius mòbils. Són adequats per a funcionar en instal·lacions interiors, en habitacions seques i humides.

Altres informacions

A la nostra oferta disposem de sensors de temperatura amb altres longituds de cable

Contingut del kit

Sensor de temperatura amb cable de 12m de longitud

Certificats i normes

CE, RoHS

Llista de compatibilitat:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 i altres de la sèrie LG THERMA V

Dimensions, Pes

Dimensions del producte: 30 x 150 x 150 mm (Prof. x Ampl. x Alt.)

Dimensions de l'embalatge: 100 x 200 x 50 mm (Prof. x Ampl. x Alt.)

Pes del producte: 450 g

Pes amb embalatge: 480 g
