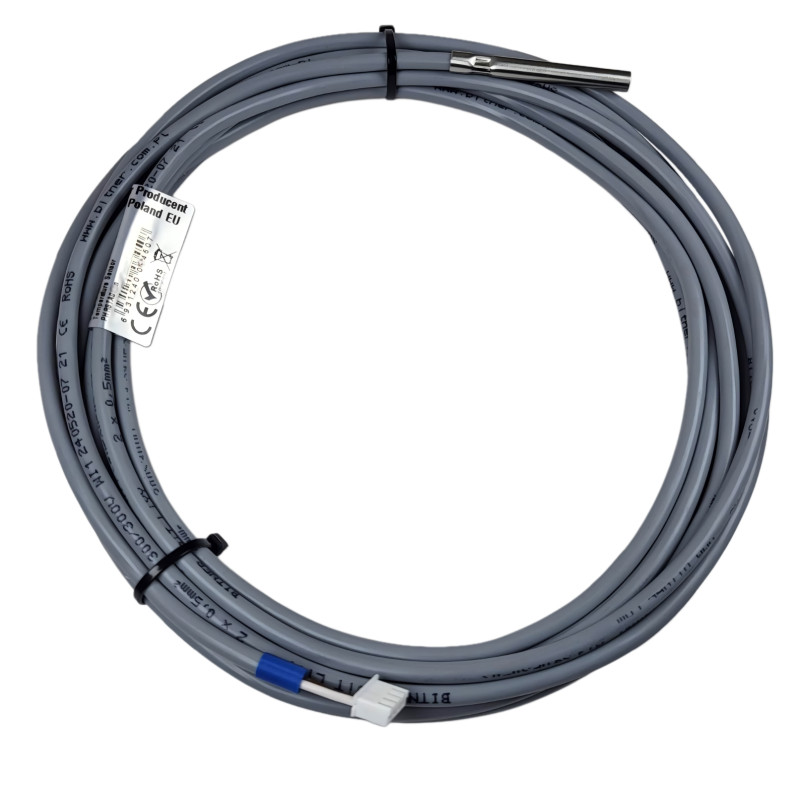

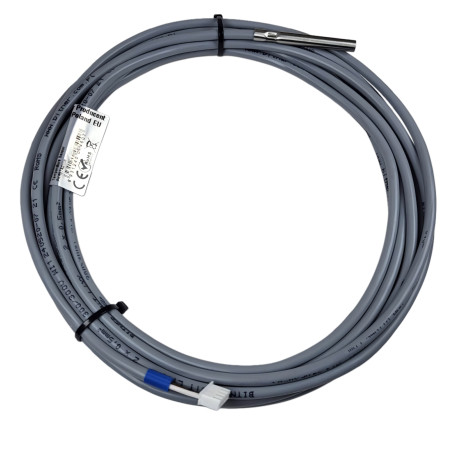

เซ็นเซอร์อุณหภูมิน้ำร้อนสุขาภิบาล DHW สำหรับปั๊มความร้อน LG THERMA V PHRSTA0 12 ม.

รุ่น: ACTii AC3412

EAN: 6931240034125 SKU: 341217851

• เซ็นเซอร์อุณหภูมิความแม่นยำสูงคุณภาพเยี่ยม
• ใช้สายควบคุมทองแดงแบบอ่อนเฉพาะทางรุ่น BiT LiYY 2x0.5mm, แรงดันไฟฟ้า: 300/300V, อุณหภูมิการทำงาน: -40℃ ถึง 80℃ เป็นไปตามมาตรฐาน EU: LVD 2014/35/UE
• เซ็นเซอร์บรรจุในปลอกเส้นผ่านศูนย์กลาง 6 มม. ยาว 50 มม. ทำจากสแตนเลส
• เซ็นเซอร์แต่ละตัวผ่านการทดสอบที่อุณหภูมิ 3 ระดับเพื่อให้มั่นใจว่าการวัดมีความแม่นยำเทียบเท่ากับเซ็นเซอร์อ้างอิง
• การป้องกันน้ำ - เซ็นเซอร์เคลือบด้วยซิลิโคนยืดหยุ่นทนความร้อนสูง ปัญหาการรั่วซึมเป็นสาเหตุที่พบบ่อยซึ่งทำให้เซ็นเซอร์เสียหายจากความชื้น
• เซ็นเซอร์ของเรามีคุณภาพสูงกว่ามาตรฐานทั่วไป เราใช้สายควบคุมทองแดงแท้ 100% ที่ผ่านการรับรองจาก EU พร้อมฉนวนที่หนาและยืดหยุ่น เราใช้เซ็นเซอร์จากแบรนด์ชั้นนำ และตรวจสอบความแม่นยำเทียบกับเซ็นเซอร์อ้างอิงทุกชิ้น
• เซ็นเซอร์มาพร้อมหัวต่อที่เข้ากับซ็อกเก็ตบนแผงควบคุมหลักของปั๊มความร้อนได้ทันที ติดตั้งง่ายเพียงเสียบเข้ากับจุดที่กำหนดบนแผงควบคุม

คำอธิบาย

เซ็นเซอร์อุณหภูมิน้ำร้อนสุขาภิบาล DHW สำหรับปั๊มความร้อน LG THERMA V

เซ็นเซอร์สำหรับปั๊มความร้อน LG ทุกรุ่นที่ระบุรุ่นเซ็นเซอร์ที่รองรับเป็น: PHRSTA0 (สามารถตรวจสอบรุ่นของเซ็นเซอร์ DHW ได้ในหัวข้ออุปกรณ์เสริมในคู่มือการใช้งานปั๊มความร้อนแต่ละรุ่น)

ตัวอย่างรุ่นปั๊มความร้อนที่รองรับการใช้งานกับเซ็นเซอร์ DHW นี้:

ความยาวสายเซ็นเซอร์: 12 ม.

ปัญหาการรั่วซึมเป็นสาเหตุที่พบบ่อยซึ่งทำให้เซ็นเซอร์เสียหายจากความชื้น เซ็นเซอร์ของเรามีการป้องกันน้ำโดยเคลือบด้วยซิลิโคนยืดหยุ่นทนความร้อนสูง

ข้อมูลจำเพาะ

พารามิเตอร์เซ็นเซอร์

เซ็นเซอร์ที่รองรับ PHRSTA0

การใช้งาน: ปั๊มความร้อน LG THERMA V

ช่วงอุณหภูมิการวัด: -40 ถึง +400 °C

ระดับการป้องกัน: IP68

เซ็นเซอร์บรรจุในปลอกเส้นผ่านศูนย์กลาง 6 มม. ยาว 50 มม. ทำจากสแตนเลส

หัวต่อสาย: หัวต่อ 4-pin สำหรับเสียบเข้ากับซ็อกเก็ตบนแผงควบคุมหลักของปั๊มความร้อน รหัส: CN_TH4 (ช่องเสียบเซ็นเซอร์ DHW)

ความยาวสาย: 12 ม. (472 นิ้ว)

พารามิเตอร์สายเคเบิล

พารามิเตอร์สายเคเบิล:

ประเภทสาย: สายควบคุม / สายสัญญาณ

แรงดันไฟฟ้าใช้งาน: 300/300V

การทดสอบแรงดันไฟฟ้า: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

ความต้านทานฉนวน: 20 MΩ x km

ความจุไฟฟ้า: (ที่ 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

ความเหนี่ยวนำ: 0,65 mH/km

รัศมีการดัดโค้งต่ำสุดสำหรับการติดตั้งแบบเคลื่อนที่: 7,5 x Ø

รัศมีการดัดโค้งต่ำสุดสำหรับการติดตั้งแบบถาวร: 4 x Ø

อุณหภูมิการทำงาน: ติดตั้งถาวร: -40℃ ถึง 80℃ , ติดตั้งแบบเคลื่อนที่: -5℃ ถึง 80℃

เงื่อนไขการติดตั้ง: สายเคเบิลภายในอาคาร, อุณหภูมิการติดตั้งต่ำสุด: -5℃

ความทนทานต่อสภาพแวดล้อม: ไม่ลามไฟเมื่อทดสอบสายเดี่ยว

ใบรับรอง / การอนุมัติ: CPR - ใบรับรอง / DoP

โครงสร้างสายเคเบิล:

วัสดุตัวนำ: ตัวนำทองแดง

โครงสร้างตัวนำ: Class 5 (ตาม EN 60228, IEC 60228)

โครงสร้างภายใน: สายหลายแกน

การใช้งาน: สายเคเบิลสำหรับวงจรควบคุมและสัญญาณในงานอุตสาหกรรม, เทคนิคการวัด และการส่งข้อมูลผ่านสัญญาณอนาล็อกและดิจิทัลในระบบอิเล็กทรอนิกส์อุตสาหกรรมและระบบอัตโนมัติ เหมาะสำหรับการติดตั้งแบบถาวรและอุปกรณ์เคลื่อนที่ เหมาะสำหรับการใช้งานภายในอาคาร ทั้งในที่แห้งและชื้น

ข้อมูลเพิ่มเติม

เรามีเซ็นเซอร์อุณหภูมิที่มีความยาวสายให้เลือกหลายขนาด

รายการอุปกรณ์ในชุด

เซ็นเซอร์อุณหภูมิพร้อมสายยาว 12 ม.

ใบรับรองและมาตรฐาน

CE, RoHS

รายการความเข้ากันได้:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 และรุ่นอื่นๆ ในตระกูล LG THERMA V

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 30 x 150 x 150 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 100 x 200 x 50 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 450 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 480 กรัม
