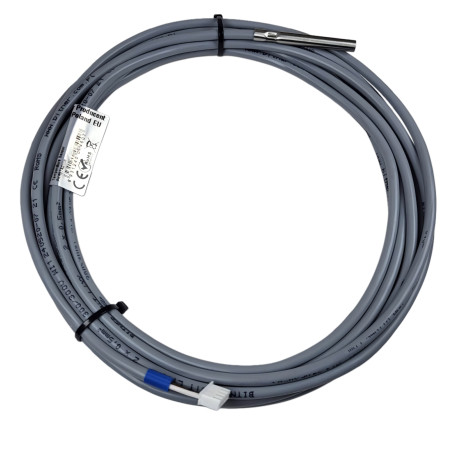

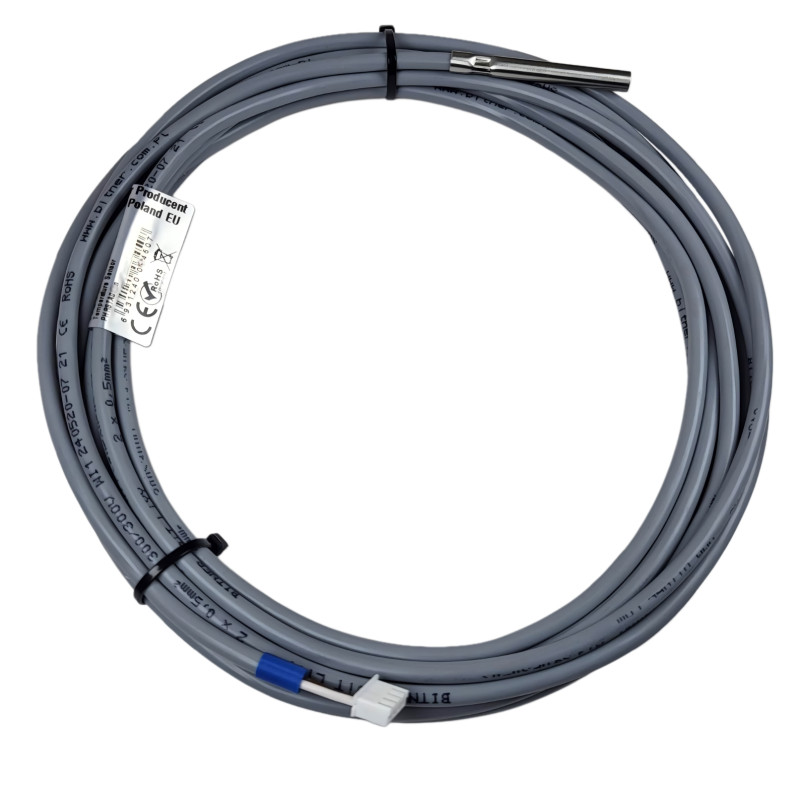

Brauchwassertemperatursensor für LG THERMA V Wärmepumpe PHRSTA0 12m

Modell: ACTii AC3412

EAN: 6931240034125 SKU: 341217851

• Hochwertiger Präzisionstemperatursensor
• Verwendet ein spezialisiertes, flexibles Kupfer-Steuerkabel BiT LiYY 2x0.5mm, Spannung: 300/300V, Betriebstemperatur: -40℃ bis 80℃, konform mit EU-Norm: LVD 2014/35/EU
• Sensor untergebracht in einer Edelstahlhülse mit einem Durchmesser von 6mm und einer Länge von 50mm
• Jeder Sensor wird bei 3 verschiedenen Temperaturen getestet, um die Messgenauigkeit im Vergleich zu einem Referenzsensor zu gewährleisten.
• Wasserschutz - Sensor beschichtet mit hochtemperaturbeständigem, flexiblem Silikon. Mangelnde Dichtigkeit ist ein häufiges Problem bei Temperatursensoren, das zu Schäden durch Feuchtigkeit führt.
• Unsere Temperatursensoren zeichnen sich durch höhere Qualität aus. Im Gegensatz zur Konkurrenz verwenden wir nur 100% dickes, zertifiziertes Kupfer-Steuerkabel aus EU-Herstellung mit dicker und flexibler Isolierung. Wir verwenden Markensensoren. Jeder Sensor wird von uns auf Messübereinstimmung mit einem Referenzsensor geprüft.
• Der Sensor ist mit einem Stecker abgeschlossen, der in die Buchse auf der Hauptplatine der Wärmepumpe passt. Der Anschluss des Sensors erfordert lediglich das Einstecken an der entsprechenden Stelle auf der Hauptplatine.

Beschreibung

Brauchwassertemperatursensor für LG THERMA V Wärmepumpen

Der Sensor ist für alle LG-Wärmepumpen bestimmt, bei denen der akzeptable Sensor die Bezeichnung PHRSTA0 trägt (das für die jeweilige Wärmepumpe bestimmte Brauchwassersensor-Modell ist in der Bedienungsanleitung unter Zubehör aufgeführt)

Beispiele für Wärmepumpenmodelle, die mit dem Brauchwassertemperatursensor kompatibel sind:

Sensorkabellänge: 12m

Mangelnde Dichtigkeit ist ein häufiges Problem bei Temperatursensoren, das zu Schäden durch Feuchtigkeit führt. Unsere Sensoren bieten Schutz vor Wasser - der Sensor ist mit hochtemperaturbeständigem, flexiblem Silikon beschichtet.

Spezifikation

Sensorparameter

Sensor kompatibel mit PHRSTA0

Verwendungszweck: LG THERMA V Wärmepumpen

Messbereich des Sensors: von -40 bis +400 °C

Dichtigkeit: IP68

Sensor untergebracht in einer Hülse mit Durchmesser: 6mm und Länge: 50mm, gefertigt aus Edelstahl

Kabelabschluss: 4-Pin-Stecker, passend für die Buchse auf der Hauptplatine der Wärmepumpe mit der Kennzeichnung: CN_TH4 (Brauchwassersensoreingang)

Kabellänge: 12m

Kabelparameter

Kabelparameter:

Kabeltyp: Steuer- / Signalkabel

Betriebsspannung: 300/300V

Spannungsprüfung: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Isolationswiderstand: 20 MΩ x km

Kapazität: (bei 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Induktivität: 0,65 mH/km

Min. Biegeradius flexible Verbindung: 7,5 x Ø

Min. Biegeradius feste Verbindung: 4 x Ø

Betriebstemperatur: Feste Installation: -40℃ bis 80℃ , Flexible Installationen: -5℃ bis 80℃

Verlegebedingungen: Innenkabel, Min. Verlegetemperatur: -5℃

Umweltbeständigkeit: Flammwidrigkeit bei Einzelkabeln

Zertifikate / Zulassungen: CPR - Zertifikate / DoP

Kabelkonstruktion:

Leitermaterial: Kupferleiter

Leiteraufbau: Kl. 5 (gemäß EN 60228, IEC 60228)

Aderaufbau: mehradriges Kabel

Anwendung: Kabel für Steuer- und Signalstromkreise in industriellen Anwendungen, in der Messtechnik sowie zur Datenübertragung mittels analoger und digitaler Signale in Anlagen der Industrieelektronik und Automatisierungstechnik. Zur festen Installation und für bewegliche Geräte. Geeignet für Inneninstallationen, in trockenen und feuchten Räumen.

Weitere Informationen

In unserem Angebot sind Temperatursensoren mit anderen Kabellängen erhältlich

Set-Inhalt

Temperatursensor mit 12m langem Kabel

Zertifikate und Normen

CE, RoHS

Kompatibilitätsliste:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 sowie weitere aus der LG THERMA V Serie

Abmessungen, Gewicht

Produktabmessungen: 30 x 150 x 150 mm (T x B x H)

Verpackungsabmessungen: 100 x 200 x 50 mm (T x B x H)

Produktgewicht: 450 g

Gewicht mit Verpackung: 480 g
