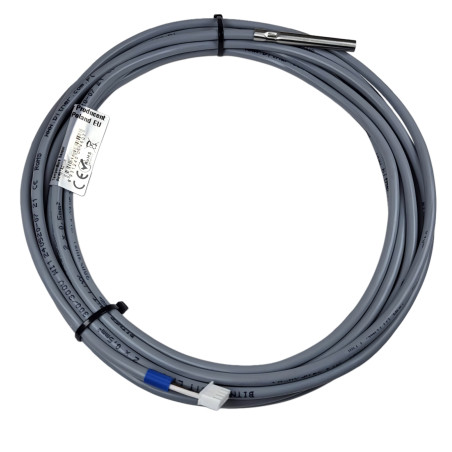

Varmvatten-temperaturgivare för LG THERMA V värmepump PHRSTA0 12m

Modell: ACTii AC3412

EAN: 6931240034125 SKU: 341217851

• Högkvalitativ precisions-temperaturgivare
• Använder en specialiserad flexibel BiT LiYY 2x0.5mm kopparkabel för styrning, spänning: 300/300V, drifttemperatur: -40℃ till 80℃ i enlighet med EU-standard: LVD 2014/35/EU
• Givaren är placerad i en hylsa med en diameter på 6mm och längd: 50mm, tillverkad av rostfritt stål
• Varje givare testas för 3 olika temperaturer för att säkerställa att mätningarna stämmer överens med referensgivaren.
• Vattenskydd - Givaren är täckt med högtemperaturbeständig flexibel silikon. Bristande tätning är ett vanligt problem hos temperaturgivare, vilket leder till skador orsakade av fukt.
• Våra temperaturgivare kännetecknas av högre kvalitet. Till skillnad från konkurrenterna använder vi endast 100% koppar, tjock certifierad styrkabel tillverkad i EU med tjock och flexibel isolering. Vi använder givare från välkända märken. Varje givare kontrolleras av oss för mätöverensstämmelse med en referensgivare.
• Givaren avslutas med en kontakt som passar uttaget på värmepumpens moderkort. Anslutning av givaren kräver endast att givaren sätts in på rätt plats på moderkortet.

Beskrivning

Varmvattengivare (DHW) avsedd för LG THERMA V värmepumpar

Givaren är avsedd för alla LG-värmepumpar där den acceptabla givaren har beteckningen: PHRSTA0 (i bruksanvisningen under fliken tillbehör listas DHW-givarmodellen för den specifika värmepumpen)

Exempel på värmepumpsmodeller som fungerar med DHW-temperaturgivaren:

Givarkabelns längd: 12m

Bristande tätning är ett vanligt problem hos temperaturgivare, vilket leder till skador orsakade av fukt. Våra givare ger skydd mot vatten - givaren är täckt med högtemperaturbeständig flexibel silikon.

Specifikation

Givarparametrar

Givare kompatibel med PHRSTA0

Användning: LG THERMA V värmepumpar

Givarens mätområde: från -40 till +400 °C

Täthetsklass: IP68

Givaren är placerad i en hylsa med en diameter på 6mm och längd: 50mm, tillverkad av rostfritt stål

Kabelavslutning: 4-stiftskontakt som passar uttaget på värmepumpens moderkort märkt: CN_TH4 (DHW-givaranslutning)

Kabellängd: 12m (472 tum)

Kabelparametrar

Kabelparametrar:

Kabeltyp: Styr-/signalkabel

Driftspänning: 300/300V

Spänningstest: ≤ 0,34mm2 1200 V , ≥ 0,5 mm2 1500 V

Isolationsresistans: 20 MΩ x km

Kapacitans: (vid 800Hz): 0,14mm2 120pF/m, ≥0,25 mm2 150pF/m

Induktans: 0,65 mH/km

Min. böjningsradie rörlig anslutning: 7,5 x Ø

Min. böjningsradie fast anslutning: 4 x Ø

Drifttemperatur: Fast installation: -40℃ till 80℃, Rörliga installationer: -5℃ till 80℃

Installationsvillkor: Inomhuskabel, Min. installationstemperatur: -5℃

Miljöbeständighet: Flamskyddad för enskild kabel

Certifikat / Godkännanden: CPR - Certifikat / DoP

Kabelkonstruktion:

Ledarmaterial: Kopparledare

Konstruktion av arbetsledare: Klass 5 (enligt EN 60228, IEC 60228)

Kärnkonstruktion: mångledarkabel

Användning: Kablar avsedda för styr- och signalkretsar i industriella applikationer, mätteknik samt för dataöverföring via analoga och digitala signaler i industriell elektronik och automatisering. För fast installation och mobila enheter. Lämpliga för arbete inomhus, i torra och fuktiga rum.

Övrig information

I vårt sortiment finns temperaturgivare med andra kabellängder

Innehåll i paketet

Temperaturgivare med 12m lång kabel

Certifikat och standarder

CE, RoHS

Kompatibilitetslista:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 och andra i LG THERMA V-serien

Mått, Vikt

Produktmått: 30 x 150 x 150 mm (Dj. x Br. x Hö.)

Förpackningens mått: 100 x 200 x 50 mm (Dj. x Br. x Hö.)

Produktvikt: 450 g

Vikt med förpackning: 480 g
