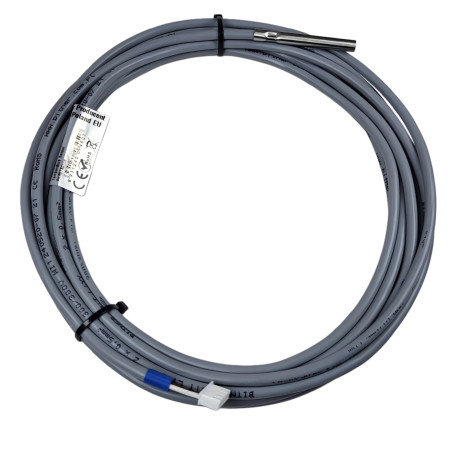

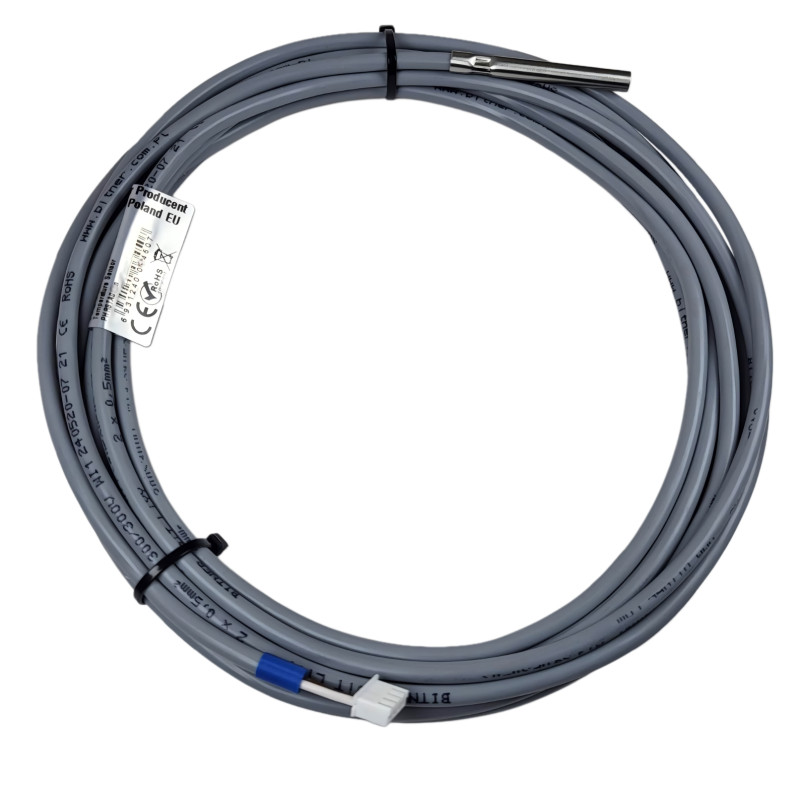

LG THERMA V 히트펌프용 온수 급탕 온도 센서 PHRSTA0 12m

모델: ACTii AC3412

EAN: 6931240034125 SKU: 341217851

• 고품질 정밀 온도 센서
• 특수 구리 유연 제어 케이블 BiT LiYY 2x0.5mm 적용, 전압: 300/300V, 작동 온도: -40℃ ~ 80℃, EU 표준 LVD 2014/35/UE 준수
• 스테인리스 스틸 재질의 직경 6mm, 길이 50mm 슬리브에 센서 장착
• 모든 센서는 기준 센서와의 측정 일치성을 보장하기 위해 3가지 다른 온도에서 테스트됩니다.
• 방수 보호 - 센서는 고온 내성 유연 실리콘으로 코팅되어 있습니다. 밀폐력 부족은 습기로 인한 센서 손상을 유발하는 흔한 문제입니다.
• 당사의 온도 센서는 품질이 우수합니다. 경쟁사와 달리 EU에서 제조된 100% 구리 정품 인증 두꺼운 제어 케이블을 두껍고 유연한 절연체로 사용합니다. 브랜드 센서만을 사용합니다. 모든 센서는 기준 센서와의 측정 일치성을 당사가 직접 검사합니다.
• 히트펌프 메인보드 소켓에 맞는 커넥터로 마감되었습니다. 센서 연결은 메인보드의 해당 위치에 꽂기만 하면 됩니다.

설명

LG THERMA V 히트펌프용 온수 급탕(DHW) 온도 센서

PHRSTA0으로 표시된 센서를 사용하는 모든 LG 히트펌프용 센서 (사용 설명서 액세서리 탭에서 특정 히트펌프 모델용 온수 센서 확인 가능)

온수 온도 센서와 호환되는 히트펌프 모델 예시:

센서 케이블 길이: 12m

밀폐력 부족은 습기로 인한 센서 손상을 유발하는 흔한 문제입니다. 당사의 센서는 고온 내성 유연 실리콘 코팅을 통해 방수 기능을 제공합니다.

사양

센서 매개변수

PHRSTA0과 호환되는 센서

용도: LG THERMA V 히트펌프

센서 측정 범위: -40 ~ +400 ℃

밀폐 등급: IP68

센서 외장: 스테인리스 스틸 재질의 직경 6mm, 길이 50mm 슬리브

케이블 마감: 히트펌프 메인보드 소켓 CN_TH4(온수 센서 입력)에 맞는 4핀 커넥터

케이블 길이: 12m (472인치)

케이블 매개변수

케이블 매개변수:

케이블 유형: 제어/신호 케이블

작동 전압: 300/300V

전압 테스트: ≤ 0.34mm2 1200 V , ≥ 0.5 mm2 1500 V

절연 저항: 20 MΩ x km

정전 용량: (800Hz 시): 0.14mm2 120pF/m, ≥0.25 mm2 150pF/m

인덕턴스: 0.65 mH/km

최소 가동 연결 굽힘 반경: 7.5 x Ø

최소 고정 연결 굽힘 반경: 4 x Ø

작동 온도: 고정 설치: -40℃ ~ 80℃, 가동 설치: -5℃ ~ 80℃

설치 조건: 실내 케이블, 최소 설치 온도: -5℃

환경 저항: 단일 케이블에 대한 화염 확산 방지

인증/승인/허가: CPR - 인증/DoP

케이블 구조:

도체 재질: 구리 도체

도체 구조: 클래스 5 (EN 60228, IEC 60228 준수)

코어 구조: 다중 코어 케이블

용도: 산업 응용 분야, 측정 기술 및 산업 전자 장치와 자동화 설비의 아날로그 및 디지털 신호 전송을 위한 제어 및 신호 회로용 케이블입니다. 고정 설치 및 가동 장치에 적합합니다. 건조하고 습한 실내 설치에 적합합니다.

기타 정보

당사는 다양한 케이블 길이의 온도 센서를 제공합니다.

구성품

12m 케이블 길이의 온도 센서

인증 및 표준

CE, RoHS

호환성 목록:

HM051M U43, HM071M U43, HM091M U43, HM121M U33, HM141M U33, HM161M U33, HM123M U33, HM143M U33, HM163M U33, HM051MR U44, HM071MR U44, HM091MR U44, HM093MR U44, HM071MRS UA40, HM091MRS UA40, HM123MRS UB40, HM163MRS UB40, HM121MR U34, HM141MR U34, HM161MR U34, HM123MR U34, HM143MR U34, HM163MR U34, HM093HFX UB60, HM121HF UB60, HM123HF UB60, HM141HF UB60, HM143HF UB60, HM161HF UB60, HM163HF UB60, HN091MR NK5, HN1600MC NK1, HN0916M NK3, HN1616M NK3, HN1636M NK3, HN1639HC NK0, KPHTC411M, KPHTC481M, KPHTC551M, HU121MRB U30, HU141MRB U30, HU161MRB U30, HU123MRB U30, HU143MRB U30, HU163MRB U30, HN1616Y NB1, HN1616M NK5, HN1636M NK5, HN1616HC NK0, HN1616HY NK0, HN1636HY NK0, HU041MR U20, HU061MR U20, HU051MR U44, HU071MR U44, HU091MR U44, HN0613M NK5, HN0613T NK0, HN0913T NK0, HU121MA U33, HU141MA U33, HU161MA U33, HU123MA U33, HU143MA U33, HU163MA U33, PHCS0 및 기타 LG THERMA V 시리즈

치수 및 중량

제품 치수: 30 x 150 x 150 mm (깊이 x 너비 x 높이)

포장 치수: 100 x 200 x 50 mm (깊이 x 너비 x 높이)

제품 중량: 450 g

포장 포함 중량: 480 g
