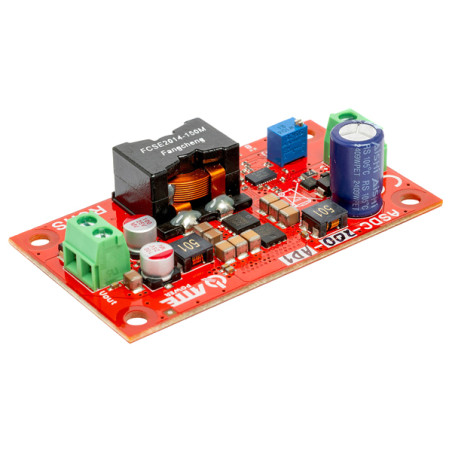

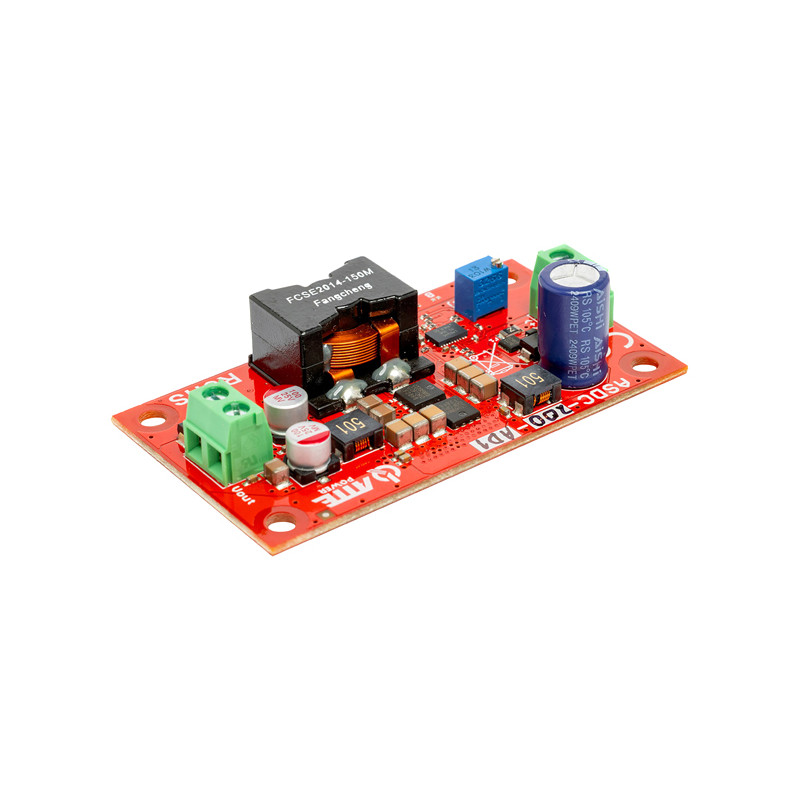

200W 8A 16-56V 转 5-24V 可调直流降压转换器模块

型号: ATTE ASDC-200-AD1-OF

EAN: 6931240012703 SKU: 931012706

• 宽输入电压范围：16V 至 56V DC
• 输出电压可调范围：5V - 24V DC
• 高输出功率：最高 200W (24V 时)
• 最大输出电流：高达 8A
• 紧凑型开放式框架设计，便于安装
• 完整的保护系统：短路保护、过热保护、过载保护
• 开关电源电路具有高能效
• 波兰 ATTE 制造商产品，提供 3 年保修

描述

ASDC-200-AD1-OF 转换器模块是一款高性能直流降压设备，专为低压安装中的专业电源系统而设计。该模块的主要功能是将 16V 至 56V DC 的宽范围输入电压精确降压至用户可在 5V 至 24V DC 范围内平滑调节的稳定输出电压。凭借高达 200W 的输出功率和最高 8A 的电流，该产品广泛应用于要求严苛的闭路电视 (CCTV) 系统、报警系统和现代楼宇自动化中。

该设备的主要优势在于其紧凑的开放式框架设计，可轻松集成到大型系统外壳或安装盒中。转换器具有极高的能效，可直接转化为最小的热损耗，并提高整个电源系统的整体可靠性。内置的全面保护功能确保了使用安全：包括短路保护、过压保护、过载保护和过热保护。它们能有效保护模块本身以及所有连接的负载免受网络故障或安装错误的影响。

请注意，由于设备采用开关电源工作方式，输出电压必须始终比输入电压低至少 3V。该产品采用优质电子元件制造，并提供 3 年制造商保修。对于需要从高电位总线为低额定电压设备供电的场景，这是一个理想的解决方案，即使在最大负载下也能确保电流参数的完全稳定。

规格

设备类型

直流降压转换器

输入/输出数量

1 输入 / 1 输出

电源电压 (输入)

16V ... 56V DC

输出电压

5V ... 24V DC (通过电位器调节)

输出电流

最大 8A

输出功率

24V 电压下最大 200W

最小压差

3V (输入与输出之间的压差)

短路保护

是 - 保护模块的电子保护装置

过载保护

是 - 防止电流超过允许标准

过压保护

是 - 防止电压突变

过热保护

是 - 超过安全温度后自动关闭

结构

用于安装在外壳中的开放式框架模块

电压调节

内置多圈电位器，用于精确设置

软件与控制

该设备基于先进的模拟-数字 PWM (脉冲宽度调制) 控制器，可连续监控工作参数。虽然该模块没有外部软件接口，但其内部控制逻辑可确保对负载动态变化做出极快的响应 (瞬态响应)。控制电路优化了晶体管开关的占空比，从而在保持稳定输出电压的同时实现最小纹波，这对于 IP 摄像机或微处理器系统等敏感电子设备至关重要。智能电源管理系统确保转换效率在整个负载范围内保持在最高水平。

保修

3 年

内容

1x ASDC-200-AD1-OF 转换器模块

尺寸与重量

产品尺寸：20 x 74 x 42 毫米 (深 x 宽 x 高)

包装尺寸：35 x 90 x 55 毫米 (深 x 宽 x 高)

产品重量：37 克

包装重量：62 克

下载

• CE声明
• 安全合规
