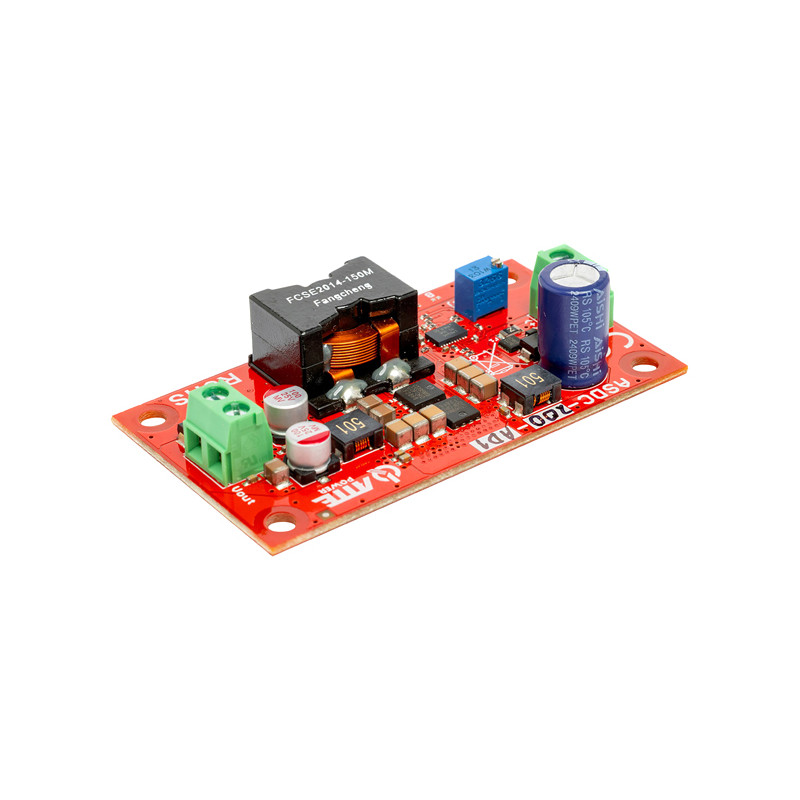

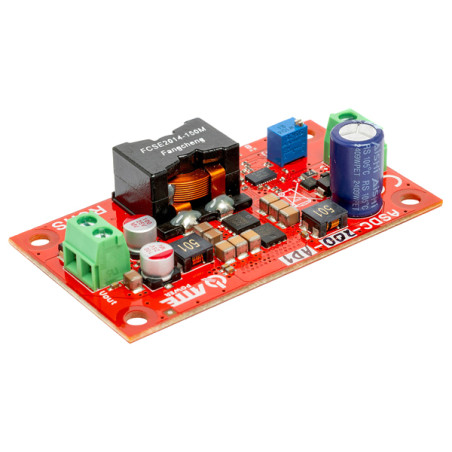

DC/DC Step-Down Gerilim Düşürücü Modül 200W 8A 16-56V - 5-24V Ayarlanabilir Anahtarlamalı Güç Kaynağı

Model: ATTE ASDC-200-AD1-OF

EAN: 6931240012703 SKU: 931012706

• 16V ile 56V DC arasında geniş giriş voltaj aralığı
• 5V - 24V DC aralığında akıcı çıkış voltajı ayarı
• 200W'a kadar yüksek çıkış gücü (24V'ta)
• 8A'e kadar maksimum çıkış akımı
• Montaj için kompakt Open Frame tasarımı
• Eksiksiz koruma sistemi: kısa devre, termal ve aşırı yük koruması
• Anahtarlamalı devrenin yüksek enerji verimliliği
• 3 yıl garantili Polonyalı üretici ATTE ürünü

Açıklama

ASDC-200-AD1-OF dönüştürücü modülü, düşük voltajlı tesisatlardaki profesyonel güç sistemleri için tasarlanmış yüksek performanslı bir DC/DC step-down cihazıdır. Bu modülün temel görevi, 16V ile 56V DC arasındaki geniş bir giriş voltajını, kullanıcının 5V ile 24V DC arasında akıcı bir şekilde ayarlayabileceği stabilize edilmiş bir çıkış voltajına hassas bir şekilde düşürmektir. 200W'a varan etkileyici çıkış gücü ve 8A'e kadar maksimum akım sayesinde bu ürün, zorlu CCTV endüstriyel televizyon tesisatlarında, alarm sistemlerinde ve modern bina otomasyonunda geniş bir kullanım alanı bulmaktadır.

Cihazın en önemli avantajı, daha büyük sistem muhafazaları veya bağlantı kutuları içine kolay entegrasyon sağlayan kompakt Open Frame tasarımıdır. Dönüştürücü, ısı kayıplarını en aza indiren ve tüm güç sisteminin genel güvenilirliğini artıran çok yüksek bir enerji verimliliğine sahiptir. Kullanım güvenliği, yerleşik kapsamlı koruma seti ile garanti altına alınmıştır: kısa devre, aşırı gerilim, aşırı yük ve termal koruma. Bu özellikler, hem modülün kendisini hem de ona bağlı tüm alıcıları ağ arızalarının veya kurulum hatalarının etkilerine karşı etkili bir şekilde korur.

Cihazın anahtarlamalı çalışma prensibi nedeniyle, çıkış voltajının giriş voltajından her zaman en az 3V daha düşük olması gerektiğini unutmamak önemlidir. Ürün, üreticinin 3 yıllık garantisi ile onaylanan en yüksek kaliteli elektronik bileşenlerden üretilmiştir. Bu, daha yüksek potansiyelli bir veri yolundan daha düşük nominal voltajlı cihazları beslemenin gerekli olduğu ve aynı zamanda maksimum çalışma yükünde bile akım parametrelerinin tam kararlılığını sağlamanın gerektiği her yerde ideal bir çözümdür.

Teknik Özellikler

Cihaz tipi

DC/DC Gerilim Düşürücü (Step-Down) Dönüştürücü

Giriş / çıkış sayısı

1 giriş / 1 çıkış

Besleme voltajı (giriş)

16V ... 56V DC

Çıkış voltajı

5V ... 24V DC (potansiyometre ile ayarlanabilir)

Çıkış akımı

Maksimum 8A

Çıkış gücü

24V voltajda maksimum 200W

Minimum voltaj farkı

3V (giriş ve çıkış arasındaki fark)

Kısa devre koruması

Evet - modülü koruyan elektronik koruma

Aşırı yük koruması

Evet - izin verilen normun üzerindeki akım çekimine karşı koruma

Aşırı gerilim koruması

Evet - ani voltaj sıçramalarına karşı koruma

Termal koruma

Evet - güvenli sıcaklık aşıldığında otomatik kapanma

Yapı

Muhafazalara montaj için Open Frame tipi modül

Voltaj ayarı

Hassas ayar için yerleşik çok turlu potansiyometre

Yazılım ve kontrol

Cihaz, çalışma parametrelerini sürekli izleyen gelişmiş, analog-dijital PWM (Darbe Genişlik Modülasyonu) kontrolcüsüne dayanmaktadır. Modül harici bir yazılım arayüzüne sahip olmasa da, dahili kontrol mantığı dinamik yük değişimlerine (geçici yanıt) karşı son derece hızlı bir tepki sağlar. Kontrol devresi, transistör anahtarının çalışma döngüsünü optimize ederek, IP kameralar veya mikroişlemci sistemleri gibi hassas elektronikler için kritik olan minimum dalgalanmalarla kararlı bir çıkış voltajı sağlar. Kontrol sistemi, güç dağıtımını akıllıca yöneterek, tüm yük aralığında dönüştürme verimliliğinin en üst seviyede kalmasını sağlar.

Garanti

3 yıl

İçerik

1x ASDC-200-AD1-OF dönüştürücü modülü

Boyutlar, Ağırlık

Ürün boyutları: 20 x 74 x 42 mm (Der. x Gen. x Yük.)

Ambalaj boyutları: 35 x 90 x 55 mm (Der. x Gen. x Yük.)

Ürün ağırlığı: 37 g

Ambalajlı ağırlık: 62 g
