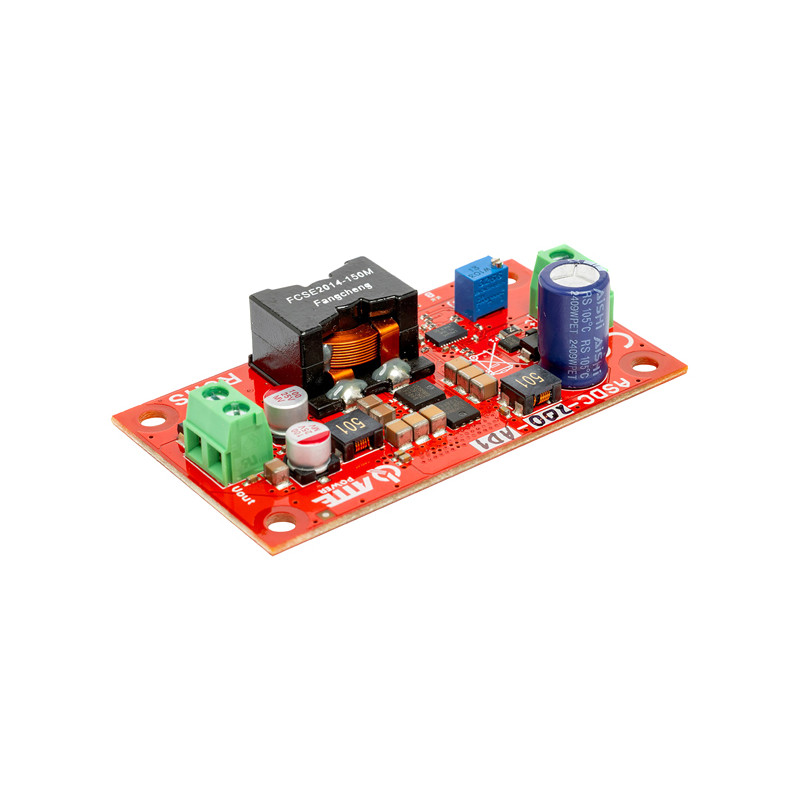

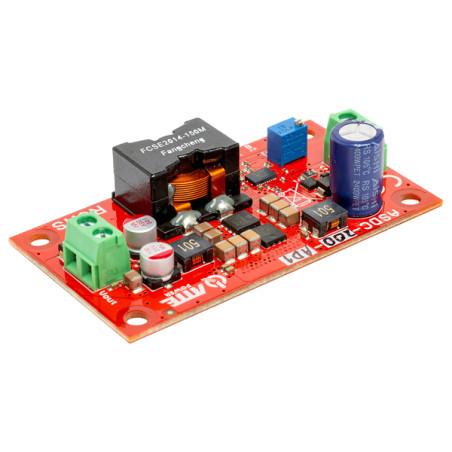

DC/DC降圧コンバータモジュール 200W 8A 16-56V to 5-24V 可変スイッチング電源

モデル: ATTE ASDC-200-AD1-OF

EAN: 6931240012703 SKU: 931012706

• 16V～56V DCの広い入力電圧範囲
• 5V～24V DCの範囲で出力電圧をスムーズに調整可能
• 最大200Wの高出力（24V時）
• 最大8Aの出力電流
• 組み込み用オープンフレーム設計
• 短絡保護、過熱保護、過負荷保護を含む完全な保護システム
• スイッチング回路による高いエネルギー効率
• ポーランドのメーカーATTEによる製品、3年保証付き

説明

ASDC-200-AD1-OFコンバータモジュールは、低電圧設備におけるプロフェッショナルな電源システム向けに設計された高性能DC/DC降圧デバイスです。このモジュールの主な役割は、16V～56V DCの広い入力電圧範囲を、ユーザーが5V～24V DCの範囲でスムーズに調整可能な安定した出力電圧に正確に降圧することです。最大200Wの出力電力と最大8Aの電流により、この製品はCCTV監視システム、警報システム、および最新のビルオートメーションなどの要求の厳しい設備に幅広く使用されています。

本デバイスの主な利点は、オープンフレーム型のコンパクトな設計であり、大型のシステム筐体や設置ボックス内に簡単に統合できることです。コンバータは非常に高いエネルギー効率を特徴としており、熱損失を最小限に抑え、電源システム全体の信頼性を向上させます。短絡保護、過電圧保護、過負荷保護、過熱保護といった包括的な内蔵保護セットにより、安全な使用が保証されます。これらは、モジュール自体と接続されたすべての受信機を、ネットワーク障害や設置ミスから効果的に保護します。

デバイスのスイッチング動作の特性上、出力電圧は入力電圧よりも少なくとも3V低くする必要があることに注意してください。本製品は最高品質の電子部品を使用して製造されており、メーカーによる3年保証がそれを裏付けています。より高い電位のバスからより低い定格電圧のデバイスに電力を供給する必要があるあらゆる場所において、最大負荷時でも電流パラメータの完全な安定性を維持する理想的なソリューションです。

仕様

デバイスタイプ

DC/DC降圧コンバータ

入出力数

1入力 / 1出力

供給電圧 (入力)

16V ... 56V DC

出力電圧

5V ... 24V DC (ポテンショメータで調整可能)

出力電流

最大8A

出力電力

24V電圧時 最大200W

最小電圧差

3V (入力と出力の差)

短絡保護

あり - モジュールを保護する電子保護機能

過負荷保護

あり - 許容基準を超える電流消費に対する保護

過電圧保護

あり - 急激な電圧スパイクに対する保護

過熱保護

あり - 安全温度を超えた場合の自動シャットダウン

構造

筐体取り付け用オープンフレームモジュール

電圧調整

精密設定用マルチターンポテンショメータ内蔵

ソフトウェアと制御

本デバイスは、動作パラメータを継続的に監視する高度なアナログ・デジタルPWM (パルス幅変調) コントローラに基づいています。モジュールには外部ソフトウェアインターフェースはありませんが、内部制御ロジックにより、動的な負荷変化に対して非常に高速な応答 (過渡応答) を実現します。制御回路はトランジスタスイッチのデューティサイクルを最適化し、IPカメラやマイクロプロセッサシステムなどの繊細な電子機器にとって重要な、最小限のリップルで安定した出力電圧を維持します。インテリジェントな電力配分システムにより、全負荷範囲にわたって最高の変換効率を維持します。

保証

3年

内容物

ASDC-200-AD1-OF コンバータモジュール x 1

寸法、重量

製品寸法: 20 x 74 x 42 mm (奥行 x 幅 x 高さ)

梱包寸法: 35 x 90 x 55 mm (奥行 x 幅 x 高さ)

製品重量: 37 g

梱包重量: 62 g
