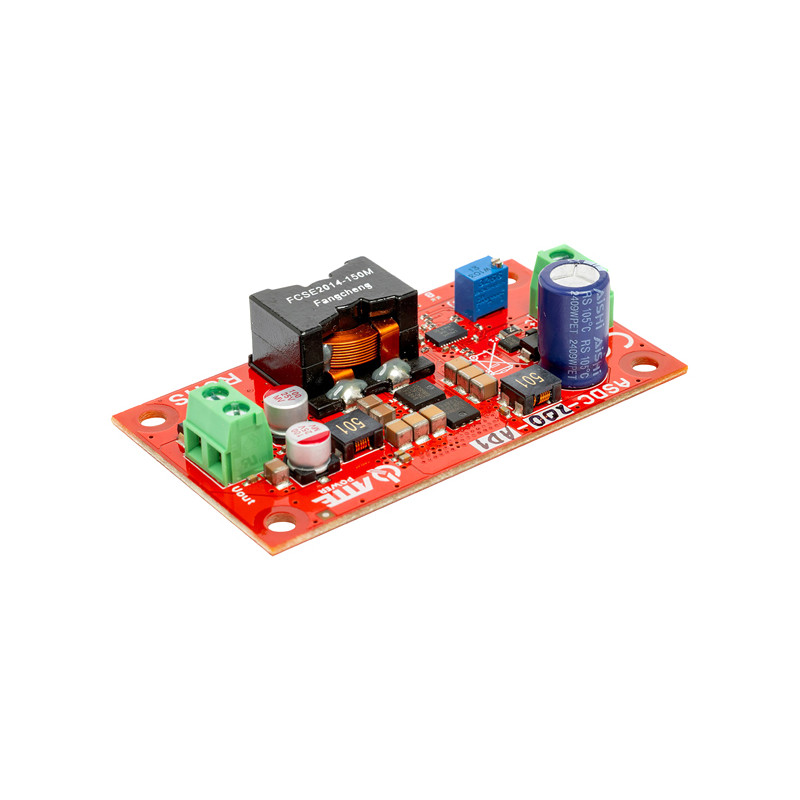

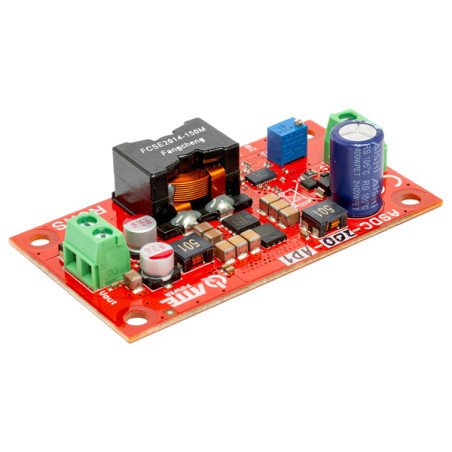

Modul snižujícího DC/DC měniče Step-Down 200W 8A 16-56V na 5-24V regulovatelný spínaný zdroj

Model: ATTE ASDC-200-AD1-OF

EAN: 6931240012703 SKU: 931012706

• Široký rozsah vstupního napětí od 16V do 56V DC
• Plynulá regulace výstupního napětí v rozsahu 5V - 24V DC
• Vysoký výstupní výkon až 200W (při 24V)
• Maximální výstupní proud až 8A
• Kompaktní konstrukce typu Open Frame pro vestavbu
• Kompletní systém zabezpečení: proti zkratu, tepelné, proti přetížení
• Vysoká energetická účinnost spínaného obvodu
• Produkt polského výrobce ATTE se zárukou 3 roky

Popis

Modul měniče ASDC-200-AD1-OF je vysoce výkonné zařízení typu DC/DC step-down, navržené pro profesionální napájecí systémy v nízkonapěťových instalacích. Hlavním úkolem tohoto modulu je přesné snižování vstupního napětí ze širokého rozsahu od 16V do 56V DC na stabilizované výstupní napětí, které může uživatel plynule regulovat v rozmezí od 5V do 24V DC. Díky působivému výstupnímu výkonu až 200W a maximálnímu proudu do 8A nachází tento produkt široké uplatnění v náročných instalacích průmyslové televize CCTV, zabezpečovacích systémech a moderní automatizaci budov.

Klíčovou výhodou zařízení je jeho kompaktní konstrukce typu Open Frame, která umožňuje snadnou integraci uvnitř větších systémových skříní nebo instalačních krabic. Měnič se vyznačuje velmi vysokou energetickou účinností, což se přímo promítá do minimalizace tepelných ztrát a zvýšení celkové spolehlivosti celého napájecího systému. Bezpečnost používání zaručuje komplexní sada vestavěných ochran: proti zkratu, přepětí, přetížení a tepelná ochrana. Ty účinně chrání jak samotný modul, tak všechny k němu připojené přijímače před následky poruch sítě nebo instalačních chyb.

Je třeba mít na paměti, že vzhledem ke spínanému charakteru provozu zařízení musí být napětí na výstupu vždy nižší než vstupní napětí o minimálně 3V. Produkt byl vyroben z nejkvalitnějších elektronických komponentů, což potvrzuje 3letá záruka výrobce. Je to ideální řešení všude tam, kde je nutné napájet zařízení s nižším jmenovitým napětím ze sběrnice s vyšším potenciálem, přičemž je zajištěna plná stabilita proudových parametrů i při maximálním pracovním zatížení.

Specifikace

Typ zařízení

Snižující měnič napětí (Step-Down) DC/DC

Počet vstupů / výstupů

1 vstup / 1 výstup

Napájecí napětí (vstupní)

16V ... 56V DC

Výstupní napětí

5V ... 24V DC (regulovatelné potenciometrem)

Výstupní proud

Maximálně 8A

Výstupní výkon

Maximálně 200W při napětí 24V

Minimální rozdíl napětí

3V (rozdíl mezi vstupem a výstupem)

Ochrana proti zkratu

Ano - elektronické zabezpečení chránící modul

Ochrana proti přetížení

Ano - ochrana proti odběru proudu nad přípustnou normu

Ochrana proti přepětí

Ano - ochrana proti náhlým napěťovým špičkám

Tepelná ochrana

Ano - automatické vypnutí po překročení bezpečné teploty

Konstrukce

Modul typu Open Frame pro montáž do skříní

Regulace napětí

Vestavěný víceotáčkový potenciometr pro přesné nastavení

Software a řízení

Zařízení je založeno na pokročilém analogově-digitálním PWM (Pulse Width Modulation) kontroléru, který průběžně monitoruje provozní parametry. Ačkoliv modul nemá externí softwarové rozhraní, jeho vnitřní řídicí logika zajišťuje extrémně rychlou reakci na dynamické změny zatížení (transient response). Řídicí obvod optimalizuje pracovní cyklus tranzistorového spínače, což umožňuje udržet stabilní výstupní napětí s minimálním zvlněním, což je klíčové pro citlivou elektroniku, jako jsou IP kamery nebo mikroprocesorové systémy. Systém inteligentně řídí distribuci výkonu a dbá na to, aby účinnost zpracování zůstala na nejvyšší úrovni v celém rozsahu zatížení.

Záruka

3 roky

Obsah

1x Modul měniče ASDC-200-AD1-OF

Rozměry, Hmotnost

Rozměry produktu: 20 x 74 x 42 mm (hl. x š. x v.)

Rozměry balení: 35 x 90 x 55 mm (hl. x š. x v.)

Hmotnost produktu: 37 g

Hmotnost s obalem: 62 g
