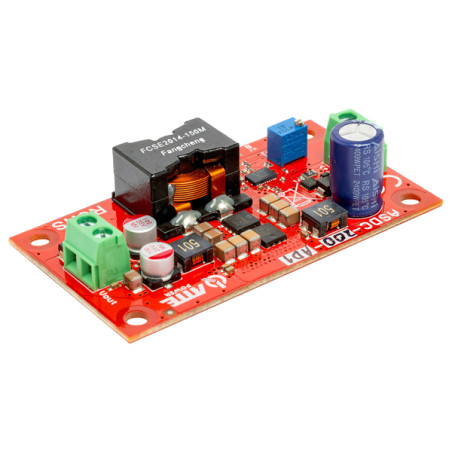

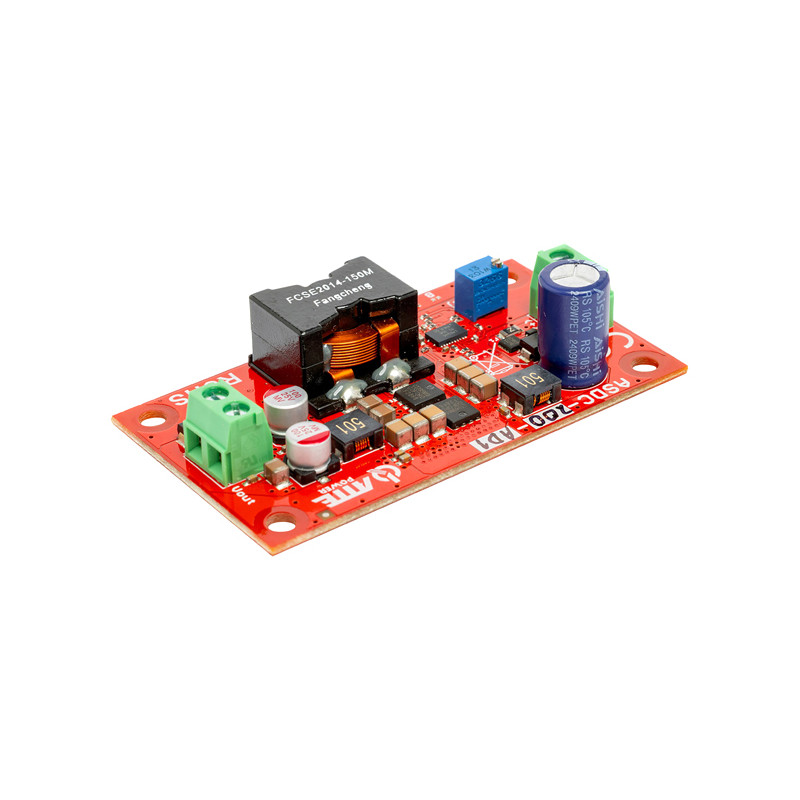

โมดูลแปลงแรงดันไฟฟ้า DC/DC Step-Down 200W 8A 16-56V เป็น 5-24V แหล่งจ่ายไฟแบบสวิตชิ่งปรับค่าได้

รุ่น: ATTE ASDC-200-AD1-OF

EAN: 6931240012703 SKU: 931012706

• ช่วงแรงดันไฟฟ้าขาเข้ากว้างตั้งแต่ 16V ถึง 56V DC
• ปรับแรงดันไฟฟ้าขาออกได้อย่างละเอียดในช่วง 5V - 24V DC
• กำลังไฟฟ้าขาออกสูงถึง 200W (ที่ 24V)
• กระแสไฟฟ้าขาออกสูงสุดถึง 8A
• โครงสร้างแบบ Open Frame ขนาดกะทัดรัดสำหรับการติดตั้ง
• ระบบป้องกันครบวงจร: ป้องกันการลัดวงจร, ป้องกันความร้อนเกิน, ป้องกันการใช้งานเกินกำลัง
• ประสิทธิภาพการใช้พลังงานสูงของวงจรสวิตชิ่ง
• ผลิตภัณฑ์จากผู้ผลิตโปแลนด์ ATTE พร้อมการรับประกัน 3 ปี

คำอธิบาย

โมดูลแปลงแรงดันไฟฟ้า ASDC-200-AD1-OF เป็นอุปกรณ์ DC/DC step-down ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบจ่ายไฟระดับมืออาชีพในงานติดตั้งแรงดันต่ำ หน้าที่หลักของโมดูลนี้คือการลดแรงดันไฟฟ้าขาเข้าจากช่วงกว้าง 16V ถึง 56V DC ให้เป็นแรงดันไฟฟ้าขาออกที่เสถียร ซึ่งผู้ใช้สามารถปรับค่าได้อย่างละเอียดในช่วง 5V ถึง 24V DC ด้วยกำลังไฟฟ้าขาออกที่น่าประทับใจถึง 200W และกระแสไฟฟ้าสูงสุดถึง 8A ผลิตภัณฑ์นี้จึงถูกนำไปใช้งานอย่างกว้างขวางในระบบโทรทัศน์วงจรปิด CCTV ที่มีความต้องการสูง ระบบสัญญาณเตือนภัย และระบบอัตโนมัติในอาคารสมัยใหม่

ข้อได้เปรียบที่สำคัญของอุปกรณ์คือโครงสร้างแบบ Open Frame ที่กะทัดรัด ซึ่งช่วยให้สามารถติดตั้งภายในตู้ระบบหรือกล่องพักสายไฟได้ง่าย ตัวแปลงแรงดันไฟฟ้ามีประสิทธิภาพการใช้พลังงานสูงมาก ซึ่งช่วยลดการสูญเสียความร้อนและเพิ่มความน่าเชื่อถือโดยรวมของระบบจ่ายไฟ ความปลอดภัยในการใช้งานรับประกันด้วยชุดระบบป้องกันในตัวที่ครอบคลุม ได้แก่ ป้องกันการลัดวงจร, ป้องกันแรงดันเกิน, ป้องกันการใช้งานเกินกำลัง และป้องกันความร้อนเกิน ซึ่งช่วยปกป้องทั้งตัวโมดูลและอุปกรณ์ที่เชื่อมต่อทั้งหมดจากความเสียหายที่เกิดจากความผิดพลาดของเครือข่ายหรือข้อผิดพลาดในการติดตั้ง

โปรดทราบว่าเนื่องจากลักษณะการทำงานแบบสวิตชิ่งของอุปกรณ์ แรงดันไฟฟ้าขาออกจะต้องต่ำกว่าแรงดันไฟฟ้าขาเข้าอย่างน้อย 3V เสมอ ผลิตภัณฑ์นี้ผลิตจากชิ้นส่วนอิเล็กทรอนิกส์คุณภาพสูงสุด ซึ่งยืนยันด้วยการรับประกันจากผู้ผลิต 3 ปี นี่เป็นโซลูชันที่สมบูรณ์แบบสำหรับทุกที่ที่จำเป็นต้องจ่ายไฟให้กับอุปกรณ์ที่มีแรงดันไฟฟ้าต่ำกว่าจากบัสที่มีศักย์ไฟฟ้าสูงกว่า โดยยังคงความเสถียรของพารามิเตอร์กระแสไฟฟ้าไว้อย่างเต็มที่แม้ในขณะที่โหลดสูงสุด

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

ตัวแปลงแรงดันไฟฟ้า (Step-Down) DC/DC

จำนวนอินพุต / เอาต์พุต

1 อินพุต / 1 เอาต์พุต

แรงดันไฟฟ้าขาเข้า

16V ... 56V DC

แรงดันไฟฟ้าขาออก

5V ... 24V DC (ปรับได้ด้วยโพเทนชิออมิเตอร์)

กระแสไฟฟ้าขาออก

สูงสุด 8A

กำลังไฟฟ้าขาออก

สูงสุด 200W ที่แรงดันไฟฟ้า 24V

ความแตกต่างของแรงดันไฟฟ้าขั้นต่ำ

3V (ความแตกต่างระหว่างอินพุตและเอาต์พุต)

การป้องกันการลัดวงจร

ใช่ - ระบบป้องกันอิเล็กทรอนิกส์สำหรับปกป้องโมดูล

การป้องกันการใช้งานเกินกำลัง

ใช่ - ป้องกันการดึงกระแสเกินมาตรฐานที่กำหนด

การป้องกันแรงดันไฟฟ้าเกิน

ใช่ - ป้องกันแรงดันไฟฟ้ากระชากฉับพลัน

การป้องกันความร้อนเกิน

ใช่ - ปิดการทำงานอัตโนมัติเมื่ออุณหภูมิเกินระดับที่ปลอดภัย

โครงสร้าง

โมดูลแบบ Open Frame สำหรับติดตั้งในตู้

การปรับแรงดันไฟฟ้า

โพเทนชิออมิเตอร์แบบหลายรอบในตัวสำหรับการตั้งค่าที่แม่นยำ

ซอฟต์แวร์และการควบคุม

อุปกรณ์ใช้คอนโทรลเลอร์ PWM (Pulse Width Modulation) แบบอะนาล็อก-ดิจิทัลขั้นสูง ซึ่งตรวจสอบพารามิเตอร์การทำงานอย่างต่อเนื่อง แม้ว่าโมดูลจะไม่มีอินเทอร์เฟซซอฟต์แวร์ภายนอก แต่ตรรกะการควบคุมภายในช่วยให้ตอบสนองต่อการเปลี่ยนแปลงของโหลดได้อย่างรวดเร็ว (transient response) วงจรควบคุมจะปรับรอบการทำงานของทรานซิสเตอร์สวิตช์ให้เหมาะสม ซึ่งช่วยรักษาแรงดันไฟฟ้าขาออกให้คงที่โดยมีสัญญาณรบกวนต่ำที่สุด ซึ่งเป็นสิ่งสำคัญสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน เช่น กล้อง IP หรือระบบไมโครโปรเซสเซอร์ ระบบจัดการการกระจายพลังงานอย่างชาญฉลาดเพื่อให้มั่นใจว่าประสิทธิภาพการแปลงพลังงานอยู่ในระดับสูงสุดตลอดช่วงการโหลด

การรับประกัน

3 ปี

สิ่งที่รวมอยู่ในชุด

1x โมดูลแปลงแรงดันไฟฟ้า ASDC-200-AD1-OF

ขนาด, น้ำหนัก

ขนาดผลิตภัณฑ์: 20 x 74 x 42 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 35 x 90 x 55 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 37 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 62 กรัม
