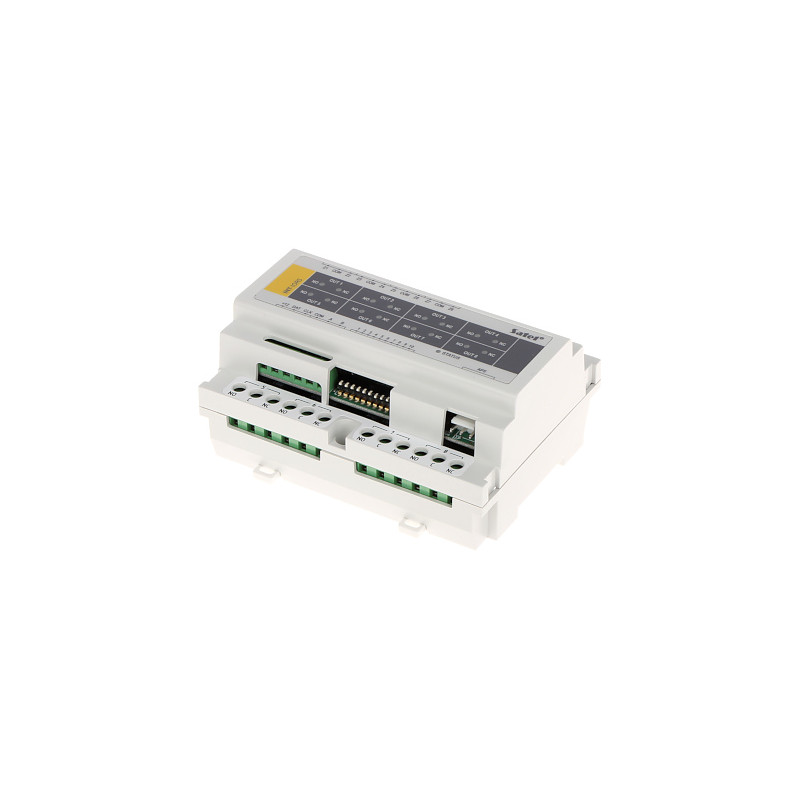

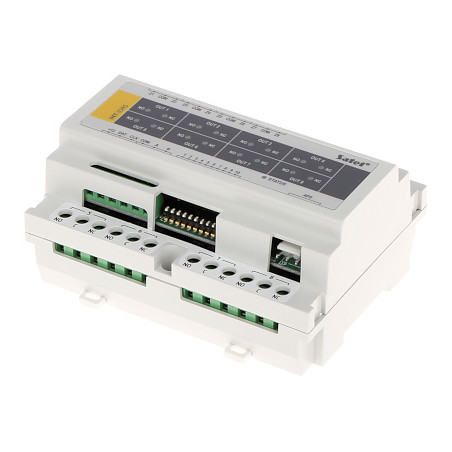

ตัวขยายอินพุต 8 ช่องและเอาต์พุตรีเลย์ 8 ช่องสำหรับราง DIN สำหรับระบบสัญญาณเตือนภัยและระบบอัตโนมัติภายในบ้าน INTEGRA

รุ่น: SATEL INT-IORS

EAN: 6931240047569 SKU: 931047565

• ขยายระบบด้วยอินพุตที่ตั้งโปรแกรมได้เพิ่มเติม 8 ช่อง
• รองรับการกำหนดค่าขั้นสูง: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• เอาต์พุตรีเลย์ 8 ช่องสำหรับการควบคุมอุปกรณ์ 230V AC โดยตรง
• ความสามารถในการรับกระแสไฟฟ้าของหน้าสัมผัสรีเลย์สูงถึง 16 A
• ติดตั้งบนราง DIN 35 มม. มาตรฐาน
• เข้ากันได้อย่างสมบูรณ์กับแผงควบคุมซีรีส์ INTEGRA และ VERSA
• สามารถควบคุมระบบอัตโนมัติภายในบ้านผ่านระบบสัญญาณเตือนภัย
• ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -10°C ถึง +55°C
• ผลิตในโปแลนด์รับประกันคุณภาพงานฝีมือระดับสูงสุด

คำอธิบาย

โมดูลขยายเฉพาะนี้เป็นโซลูชันขั้นสูงสำหรับระบบสัญญาณเตือนภัยและระบบอัตโนมัติในอาคารที่ต้องการประสิทธิภาพสูง อุปกรณ์ช่วยให้สามารถขยายขีดความสามารถของแผงควบคุมได้อย่างมากด้วยจุดตรวจจับเพิ่มเติมและองค์ประกอบควบคุมกำลังสูง ตัวขยายมีอินพุตที่ตั้งโปรแกรมได้เต็มรูปแบบ 8 ช่อง ซึ่งทำงานร่วมกับการกำหนดค่าเซ็นเซอร์ที่หลากหลาย รวมถึง NO, NC และตัวต้านทาน EOL และ 2EOL ซึ่งช่วยเพิ่มระดับความปลอดภัยและอำนวยความสะดวกในการวินิจฉัยสายไฟได้อย่างมาก

ข้อได้เปรียบที่สำคัญของรุ่นนี้คือเอาต์พุตรีเลย์ 8 ช่องในตัว ซึ่งช่วยให้สามารถควบคุมอุปกรณ์ที่ใช้แรงดันไฟฟ้าหลัก 230V AC ได้โดยตรง รีเลย์รองรับกระแสไฟฟ้าสูงสุด 16A ทำให้โมดูลนี้เหมาะอย่างยิ่งสำหรับการจัดการแสงสว่าง ระบบชลประทาน ม่านม้วน หรือองค์ประกอบการทำงานอื่นๆ ภายในบ้านอัจฉริยะ ตัวเครื่องที่แข็งแรงทนทานซึ่งปรับให้เหมาะกับการติดตั้งบนราง DIN 35 มม. มาตรฐาน ช่วยให้ติดตั้งในตู้กระจายสินค้าได้อย่างสวยงามและเข้าถึงการบริการได้ง่าย ผลิตภัณฑ์มีความน่าเชื่อถือสูง ซึ่งเป็นสิ่งสำคัญในระบบรักษาความปลอดภัยทรัพย์สิน ด้วยการผลิตในโปแลนด์ ผู้ใช้จะได้รับอุปกรณ์ระดับสูงสุดพร้อมการสนับสนุนทางเทคนิคเต็มรูปแบบและการรับประกันความเสถียรในการทำงานในช่วงอุณหภูมิที่กว้าง

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

ตัวขยายอินพุตและเอาต์พุตรีเลย์

ความเข้ากันได้ของระบบ

ทำงานร่วมกับแผงควบคุมสัญญาณเตือนภัยซีรีส์ INTEGRA และ VERSA

จำนวนอินพุต

อินพุตที่ตั้งโปรแกรมได้ 8 ช่องสำหรับเซ็นเซอร์สัญญาณเตือนภัย

จำนวนเอาต์พุต

เอาต์พุตรีเลย์กระแสสูง 8 ช่อง

การกำหนดค่าอินพุตที่รองรับ

NO, NC, EOL, 2EOL/NO, 2EOL/NC (การตรวจสอบสายสัญญาณขั้นสูง)

พารามิเตอร์รีเลย์

กระแสสลับ: สูงสุด 16 A; แรงดันไฟฟ้าสลับ: สูงสุด 250 V AC (กระแสสลับ)

บัสสื่อสาร

พอร์ตเฉพาะสำหรับการเชื่อมต่อกับบัสตัวขยายของแผงควบคุม

แหล่งจ่ายไฟอุปกรณ์

แรงดันไฟฟ้าที่กำหนด: 12 V DC (กระแสตรง)

การใช้กระแสไฟฟ้า

การใช้กระแสไฟฟ้าสูงสุด: 285 mA

การติดตั้งทางกล

ปรับให้เหมาะสำหรับการติดตั้งบนราง DIN 35 มม. ในตู้ติดตั้ง

สภาพแวดล้อม

อุณหภูมิการทำงาน: -10 °C ถึง 55 °C; ความชื้น: มาตรฐานสำหรับห้องทั่วไป

ความปลอดภัยและการป้องกันการงัดแงะ

ไม่มีเอาต์พุตป้องกันการงัดแงะเฉพาะ (การกำกับดูแลดำเนินการผ่านบัส)

การผลิตและวัสดุ

ตัวเครื่องโมดูลาร์ทำจากพลาสติก ขั้วต่อสกรูคุณภาพสูง

ซอฟต์แวร์และการกำหนดค่า

ซอฟต์แวร์เครื่องมือเฉพาะ (แพ็คเกจ ZIP) ช่วยให้สามารถวินิจฉัยและอัปเดตโมดูลได้อย่างเต็มรูปแบบ แอปพลิเคชันมีอินเทอร์เฟซกราฟิกที่ใช้งานง่ายสำหรับการตั้งค่าที่อยู่บนบัสและการกำหนดตรรกะการทำงานของอินพุตและเอาต์พุต เครื่องมือนี้รองรับฟังก์ชัน Flash-Update ซึ่งช่วยให้สามารถอัปโหลดเฟิร์มแวร์ล่าสุดจากระยะไกลหรือในเครื่องได้โดยไม่ต้องยุ่งกับส่วนประกอบทางกายภาพ ระบบช่วยให้สามารถดูสถานะรีเลย์แบบเรียลไทม์และจัดเก็บการกำหนดค่าเพื่อวัตถุประสงค์ในการบริการ ซอฟต์แวร์มีความสำคัญอย่างยิ่งเมื่อรวมโมดูลเข้ากับระบบจัดการอาคาร (Smart Home) โดยนำเสนอการปรับพารามิเตอร์ให้แม่นยำตามความต้องการของการติดตั้ง

เนื้อหา

1x โมดูลตัวขยาย

1x คู่มือการติดตั้งด่วน

1x ชุดอุปกรณ์เสริมสำหรับการติดตั้ง

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 58 x 122 x 92 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 65 x 145 x 100 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 300 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 360 กรัม

ดาวน์โหลด

• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
