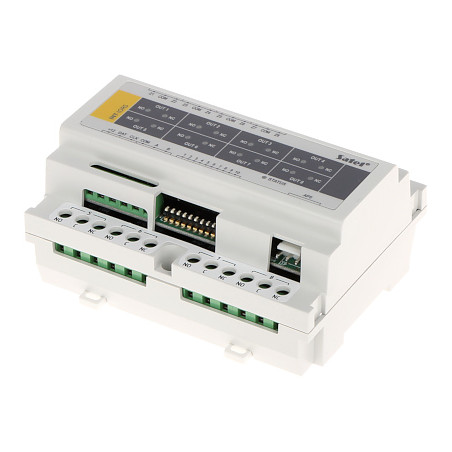

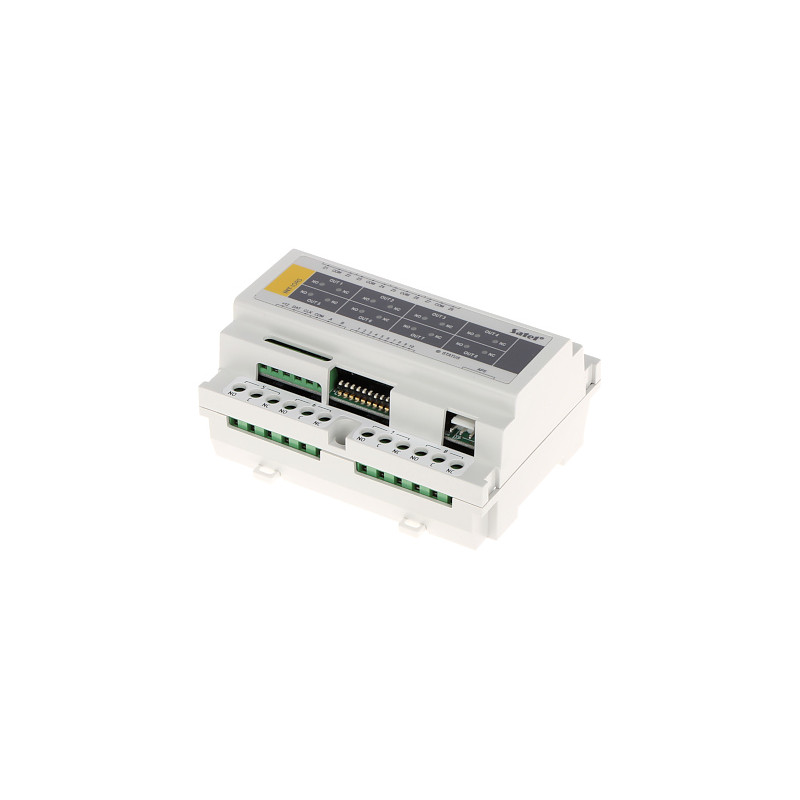

INTEGRA用DINレール対応8入力8リレー出力エクスパンダー

モデル: SATEL INT-IORS

EAN: 6931240047569 SKU: 931047565

• 8つの追加プログラマブル入力を備えたシステム拡張
• 高度な構成のサポート: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• 230V AC機器を直接制御するための8つのリレー出力
• 最大16Aの高負荷リレー接点
• 標準35mm DINレールへの取り付け
• INTEGRAおよびVERSAシリーズコントロールパネルとの完全な互換性
• 警報システムを通じたホームオートメーション制御機能
• -10°Cから+55°Cまでの広い動作温度範囲
• 最高品質を保証するポーランド製

概要

この専用拡張モジュールは、要求の厳しい警報システムおよびビルオートメーション向けの高度なソリューションです。本デバイスにより、コントロールパネルの機能を大幅に拡張し、監視ポイントや高出力制御要素を追加できます。このエクスパンダーは8つの完全にプログラマブルな入力を提供し、NO、NC、抵抗値EOL、2EOLを含む多様なセンサー構成に対応しているため、セキュリティレベルが向上し、配線の診断が容易になります。

このモデルの主な利点は、230V AC電源で動作する機器を直接制御できる8つの統合リレー出力です。リレーは最大16Aの電流をサポートしているため、スマートホームにおける照明、灌漑システム、シャッター、その他のアクチュエーターの管理に最適です。標準の35mm DINレールに取り付け可能な堅牢なハウジングにより、配電盤への美しい設置が可能で、メンテナンス時のアクセスも容易です。本製品は高い信頼性を備えており、資産保護システムにおいて極めて重要です。ポーランドで製造されているため、ユーザーは完全な技術サポートと広い温度範囲での安定した動作保証を備えた最高クラスの機器を手に入れることができます。

仕様

デバイスタイプ

入力およびリレー出力エクスパンダー

システム互換性

INTEGRAおよびVERSAシリーズの警報コントロールパネルと連携

入力数

警報センサー用8プログラマブル入力

出力数

8高電流リレー出力

サポートされる入力構成

NO, NC, EOL, 2EOL/NO, 2EOL/NC (高度なライン監視)

リレーパラメータ

スイッチング電流: 最大16 A; スイッチング電圧: 最大250 V AC (交流)

通信バス

コントロールパネルのエクスパンダーバス接続用専用ポート

デバイス電源

定格電圧: 12 V DC (直流)

消費電流

最大消費電流: 285 mA

機械的取り付け

設置用ハウジング内の35mm DINレール取り付けに対応

環境条件

動作温度: -10 °C ～ 55 °C; 湿度: 屋内標準

セキュリティとタンパー

専用タンパー出力なし (バス経由で監視)

構造と材質

モジュール式プラスチックハウジング、高品質ネジ端子

ソフトウェアと構成

専用ツールソフトウェア (ZIPパッケージ) により、完全な診断とモジュールのアップデートが可能です。このアプリケーションは、バス上のアドレス設定や入出力の動作ロジック定義のための直感的なグラフィカルインターフェースを提供します。このツールはFlash-Update機能をサポートしており、コンポーネントを物理的に操作することなく、最新のファームウェアをリモートまたはローカルで書き込むことができます。システムにより、リレー状態のリアルタイム監視や、メンテナンス目的の構成アーカイブが可能です。このソフトウェアは、モジュールをビル管理システム (スマートホーム) に統合する際に不可欠であり、設置ニーズに合わせてパラメータを正確に調整できます。

内容物

1x モジュール式エクスパンダー

1x クイックインストールガイド

1x 取り付けアクセサリセット

寸法、重量

製品寸法: 58 x 122 x 92 mm (奥行 x 幅 x 高さ)

梱包寸法: 65 x 145 x 100 mm (奥行 x 幅 x 高さ)

製品重量: 300 g

梱包重量: 360 g

ダウンロード

• CE宣言
• 安全コンプライアンス
