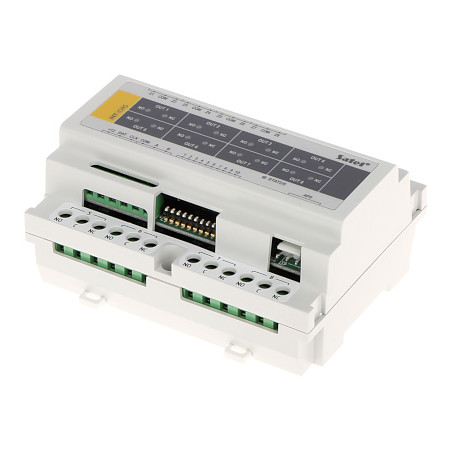

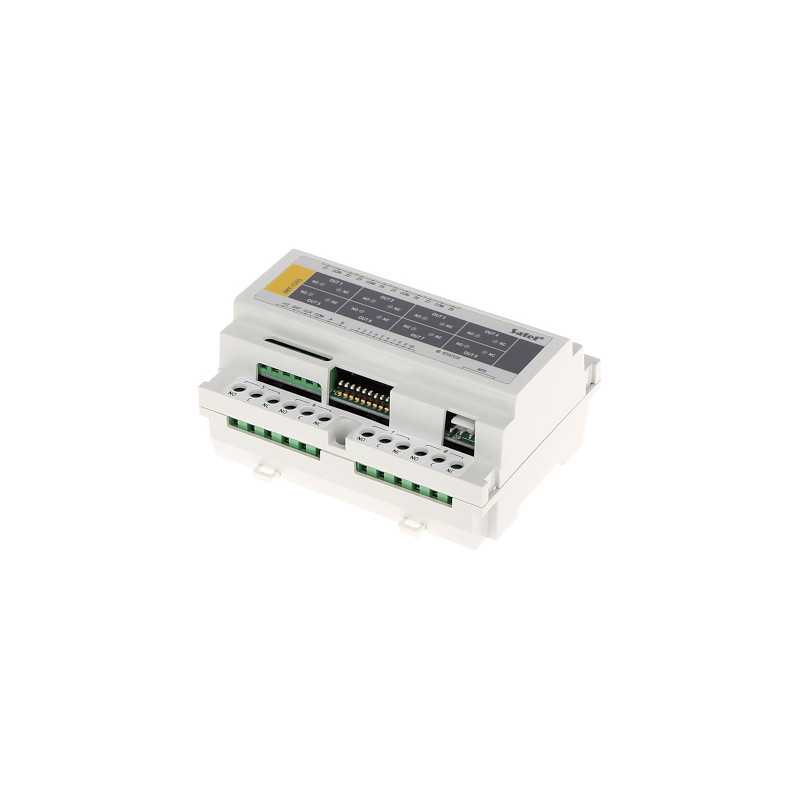

8路输入和8路继电器输出扩展模块，适用于INTEGRA报警系统和家庭自动化，支持DIN导轨安装

型号: SATEL INT-IORS

EAN: 6931240047569 SKU: 931047565

• 系统扩展：增加8个可编程输入
• 支持高级配置：NO, NC, EOL, 2EOL/NO, 2EOL/NC
• 8路继电器输出，可直接控制230V AC设备
• 高继电器触点负载能力：高达16 A
• 标准35 mm DIN导轨安装
• 与INTEGRA及VERSA系列控制面板完全兼容
• 可通过报警系统控制家庭自动化
• 工作温度范围广：-10°C至+55°C
• 波兰制造，确保最高品质

描述

该专用扩展模块是针对高要求报警系统和楼宇自动化的高级解决方案。该设备可显著扩展控制面板的功能，增加额外的监控点和高功率控制元件。扩展模块提供8个完全可编程的输入，支持多种探测器配置，包括NO、NC以及电阻式EOL和2EOL，从而显著提高了安全级别并简化了布线诊断。

该型号的主要优势在于集成了8路继电器输出，可直接控制由230V AC市电供电的设备。继电器支持高达16A的电流，使该模块成为管理智能家居中照明、灌溉系统、卷帘或其他执行元件的理想选择。坚固的外壳专为标准35 mm DIN导轨安装而设计，便于在配电柜中进行美观的安装，并确保了便捷的维护访问。该产品具有极高的可靠性，这对于财产保护系统至关重要。得益于波兰制造，用户可获得顶级设备，并享有全面的技术支持以及在宽温度范围内稳定运行的保证。

规格

设备类型

输入和继电器输出扩展模块

系统兼容性

与INTEGRA及VERSA系列报警控制面板兼容

输入数量

8个用于报警探测器的可编程输入

输出数量

8路高电流继电器输出

支持的输入配置

NO, NC, EOL, 2EOL/NO, 2EOL/NC (高级线路监控)

继电器参数

切换电流：最大16 A；切换电压：最大250 V AC (交流电)

通信总线

用于连接控制面板扩展总线的专用端口

设备供电

额定电压：12 V DC (直流电)

电流消耗

最大电流消耗：285 mA

机械安装

适用于安装在配电箱内的35 mm DIN导轨

环境条件

工作温度：-10 °C至55 °C；湿度：室内标准环境

安全与防拆

无专用防拆输出（通过总线进行监控）

结构与材质

模块化塑料外壳，高质量螺丝端子

软件与配置

专用工具软件（ZIP包）可实现全面的诊断和模块更新。该应用程序提供直观的图形界面，用于设置总线地址以及定义输入和输出的操作逻辑。该工具支持Flash-Update功能，无需物理干预组件即可远程或本地上传最新的固件。系统允许实时查看继电器状态，并为维护目的存档配置。该软件对于将模块集成到楼宇管理系统（智能家居）中至关重要，可根据安装需求精确调整参数。

包装内容

1x 模块化扩展器

1x 快速安装指南

1x 安装配件包

尺寸与重量

产品尺寸：58 x 122 x 92 mm (深 x 宽 x 高)

包装尺寸：65 x 145 x 100 mm (深 x 宽 x 高)

产品重量：300 g

包装重量：360 g
