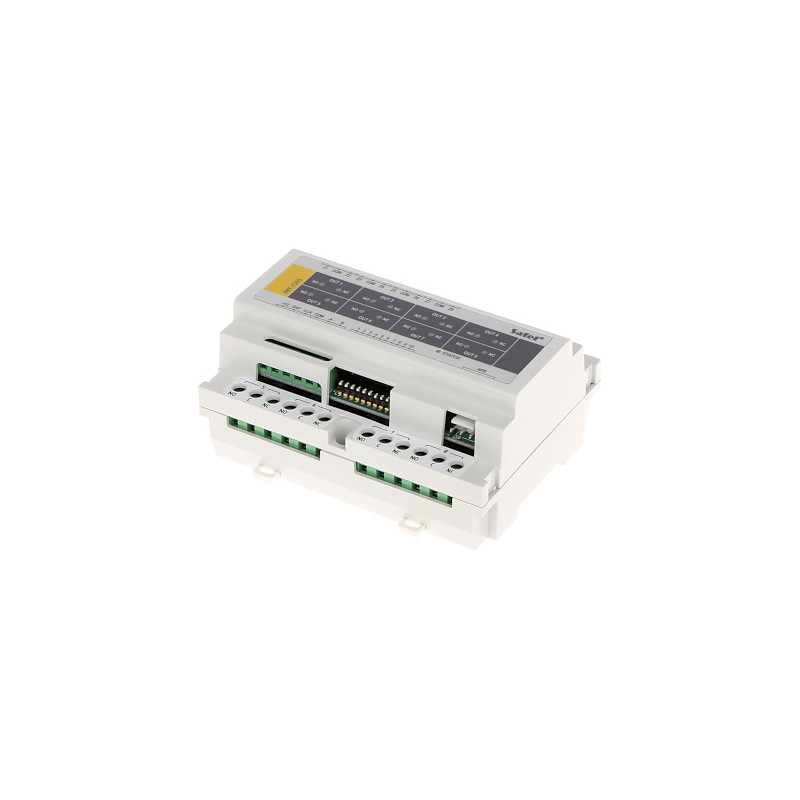

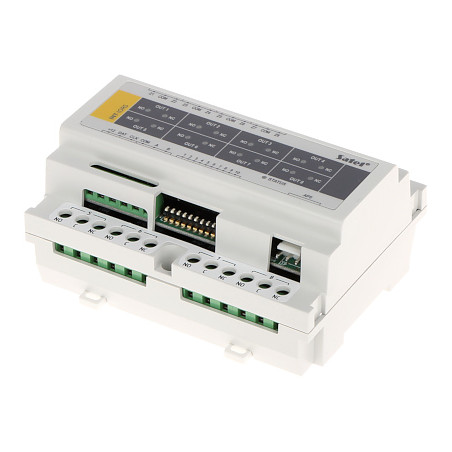

INTEGRA 경보 및 홈 자동화 시스템용 DIN 레일 8입력 8릴레이 출력 확장기

모델: SATEL INT-IORS

EAN: 6931240047569 SKU: 931047565

• 8개의 추가 프로그래밍 가능 입력으로 시스템 확장
• 고급 구성 지원: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• 230V AC 장치를 직접 제어하기 위한 8개의 릴레이 출력
• 최대 16A의 높은 릴레이 접점 부하 용량
• 표준 35mm DIN 레일 장착
• INTEGRA 및 VERSA 시리즈 제어 패널과 완벽 호환
• 경보 시스템을 통한 홈 자동화 제어 가능
• -10°C ~ +55°C의 넓은 작동 온도 범위
• 최고 품질의 제조를 보장하는 폴란드 생산

설명

이 전용 확장 모듈은 까다로운 경보 시스템 및 빌딩 자동화를 위한 고급 솔루션입니다. 이 장치를 사용하면 제어 패널의 기능을 추가 감시 지점 및 고전력 제어 요소로 크게 확장할 수 있습니다. 이 확장기는 NO, NC 및 저항성 EOL 및 2EOL을 포함한 다양한 감지기 구성과 작동하는 8개의 완전 프로그래밍 가능 입력을 제공하여 보안 수준을 크게 높이고 배선 진단을 용이하게 합니다.

이 모델의 핵심 장점은 230V AC 전원 장치를 직접 제어할 수 있는 8개의 통합 릴레이 출력입니다. 릴레이는 최대 16A의 전류를 지원하므로 스마트 홈 내에서 조명, 관개 시스템, 롤러 셔터 또는 기타 액추에이터를 관리하는 데 이상적입니다. 표준 35mm DIN 레일 장착에 적합한 견고한 하우징은 배전반에 미적으로 설치할 수 있게 하며 서비스 접근성을 높입니다. 이 제품은 높은 신뢰성을 특징으로 하며, 이는 자산 보호 시스템에서 매우 중요합니다. 폴란드에서 생산되어 사용자는 완전한 기술 지원과 넓은 온도 범위에서의 안정적인 작동 보증을 갖춘 최고급 장비를 제공받습니다.

사양

장치 유형

입력 및 릴레이 출력 확장기

시스템 호환성

INTEGRA 및 VERSA 시리즈 경보 제어 패널과 호환

입력 수

경보 감지기를 위한 8개의 프로그래밍 가능 입력

출력 수

8개의 고전류 릴레이 출력

지원되는 입력 구성

NO, NC, EOL, 2EOL/NO, 2EOL/NC (고급 라인 모니터링)

릴레이 매개변수

스위칭 전류: 최대 16A; 스위칭 전압: 최대 250V AC (교류)

통신 버스

제어 패널 확장기 버스 연결을 위한 전용 포트

장치 전원 공급

정격 전압: 12V DC (직류)

전류 소비

최대 전류 소비: 285mA

기계적 장착

설치 하우징 내 35mm DIN 레일 장착에 적합

환경 조건

작동 온도: -10°C ~ 55°C; 습도: 실내 표준

보안 및 탬퍼

전용 탬퍼 출력 없음 (버스를 통한 감독)

제작 및 재질

플라스틱 모듈형 하우징, 고품질 나사 단자

소프트웨어 및 구성

전용 소프트웨어 도구(ZIP 패키지)를 통해 전체 진단 및 모듈 업데이트가 가능합니다. 이 애플리케이션은 버스 주소를 설정하고 입력 및 출력의 작동 논리를 정의하기 위한 직관적인 그래픽 인터페이스를 제공합니다. 이 도구는 Flash-Update 기능을 지원하여 구성 요소에 물리적으로 개입하지 않고도 최신 펌웨어를 원격 또는 로컬로 업로드할 수 있습니다. 시스템은 실시간으로 릴레이 상태를 확인하고 서비스 목적을 위해 구성을 보관할 수 있습니다. 이 소프트웨어는 모듈을 빌딩 관리 시스템(스마트 홈)과 통합할 때 필수적이며 설치 요구 사항에 맞게 매개변수를 정밀하게 조정할 수 있습니다.

구성품

1x 모듈형 확장기

1x 빠른 설치 가이드

1x 장착 액세서리 세트

치수 및 무게

제품 치수: 58 x 122 x 92 mm (깊이 x 너비 x 높이)

포장 치수: 65 x 145 x 100 mm (깊이 x 너비 x 높이)

제품 무게: 300 g

포장 포함 무게: 360 g
