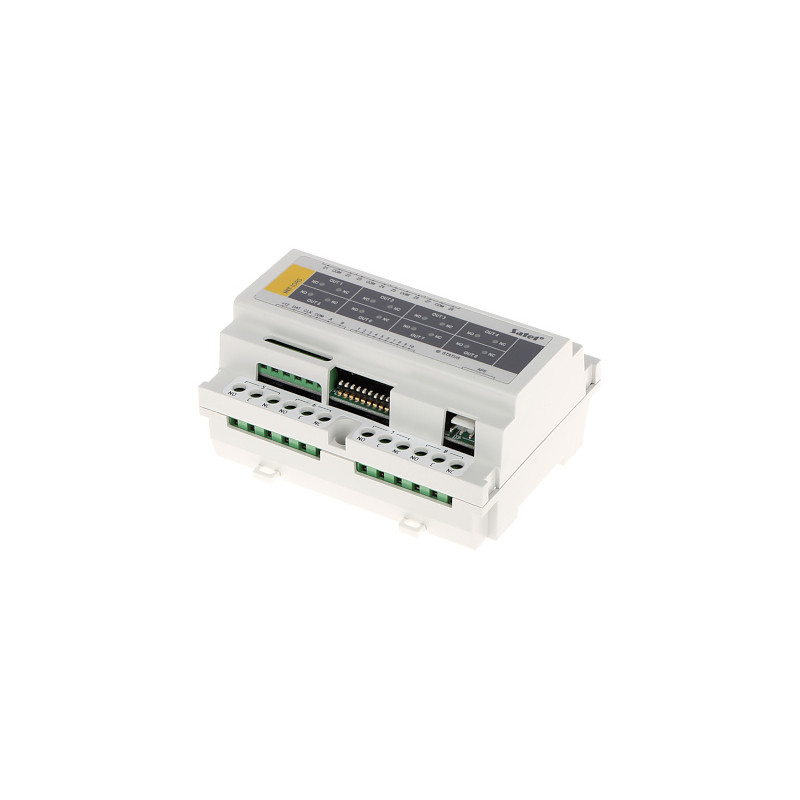

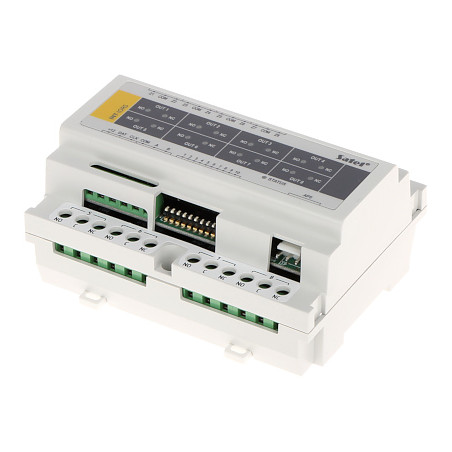

Expander med 8 ingångar och 8 reläutgångar för DIN-skena för INTEGRA larmsystem och hemautomation

Modell: SATEL INT-IORS

EAN: 6931240047569 SKU: 931047565

• Systemutbyggnad med 8 extra programmerbara ingångar
• Stöd för avancerade konfigurationer: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• 8 reläutgångar för direkt styrning av 230V AC-enheter
• Hög belastningskapacitet för reläkontakter - upp till 16 A
• Montering på standard 35 mm DIN-skena
• Full kompatibilitet med centralapparater i INTEGRA- och VERSA-serien
• Möjlighet att styra hemautomation via larmsystemet
• Brett driftstemperaturområde från -10°C till +55°C
• Polsk produktion som garanterar högsta kvalitet

Beskrivning

Denna dedikerade expansionsmodul är en avancerad lösning för krävande larmsystem och fastighetsautomation. Enheten möjliggör en betydande utbyggnad av centralapparatens kapacitet med ytterligare övervakningspunkter och högeffektsstyrenheter. Expandern erbjuder 8 fullt programmerbara ingångar som fungerar med olika detektorkonfigurationer, inklusive NO, NC samt resistiva EOL och 2EOL, vilket avsevärt höjer säkerhetsnivån och underlättar kabeldiagnostik.

En nyckelfördel med denna modell är de integrerade 8 reläutgångarna som möjliggör direkt styrning av enheter som drivs med 230V AC nätspänning. Reläerna hanterar ström upp till 16A, vilket gör modulen idealisk för hantering av belysning, bevattningssystem, rullgardiner eller andra ställdon inom ramen för ett smart hem. Det robusta höljet, anpassat för montering på en standard 35 mm DIN-skena, möjliggör en estetisk installation i kopplingsskåp och ger enkel åtkomst för service. Produkten kännetecknas av hög tillförlitlighet, vilket är avgörande i system för egendomsskydd. Tack vare den polska produktionen får användaren utrustning av högsta klass med full teknisk support och garanti för stabil drift i ett brett temperaturområde.

Specifikation

Enhetstyp

Expander för ingångar och reläutgångar

Systemkompatibilitet

Fungerar med larmsystem i INTEGRA- och VERSA-serien

Antal ingångar

8 programmerbara ingångar för larmdetektorer

Antal utgångar

8 högströmsreläutgångar

Konfigurationer för ingångar

NO, NC, EOL, 2EOL/NO, 2EOL/NC (avancerad linjeövervakning)

Reläparametrar

Kopplingsström: max. 16 A; Kopplingsspänning: max. 250 V AC (växelström)

Kommunikationsbuss

Dedikerad port för anslutning till centralapparatens expanderbuss

Enhetens strömförsörjning

Nominell spänning: 12 V DC (likström)

Strömförbrukning

Maximal strömförbrukning: 285 mA

Mekanisk montering

Anpassad för montering på 35 mm DIN-skena i installationsskåp

Miljöförhållanden

Driftstemperatur: -10 °C till 55 °C; Luftfuktighet: standard för inomhusmiljö

Säkerhet och sabotage

Ingen dedikerad sabotageutgång (övervakning sker via bussen)

Utförande och material

Modulärt plasthölje, högkvalitativa skruvplintar

Programvara och konfiguration

Dedikerad programvara (ZIP-paket) möjliggör fullständig diagnostik och uppdatering av modulen. Applikationen erbjuder ett intuitivt grafiskt gränssnitt för att ställa in adresser på bussen samt definiera logiken för ingångar och utgångar. Verktyget stöder Flash-Update-funktionen, vilket möjliggör fjärrstyrd eller lokal uppladdning av den senaste firmwaren utan fysiskt ingrepp i komponenterna. Systemet tillåter realtidsvisning av relästatus och arkivering av konfigurationer för serviceändamål. Programvaran är avgörande vid integrering av modulen med fastighetsautomationssystem (Smart Home) och erbjuder exakt anpassning av parametrar efter installationsbehov.

Innehåll

1x Modulär expander

1x Snabbinstallationsguide

1x Set med monteringstillbehör

Mått, Vikt

Produktmått: 58 x 122 x 92 mm (Dj. x Br. x Hö.)

Förpackningsmått: 65 x 145 x 100 mm (Dj. x Br. x Hö.)

Produktvikt: 300 g

Vikt med förpackning: 360 g
