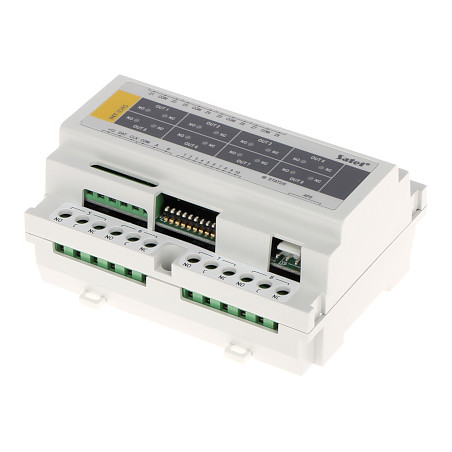

8-Zonen-Eingangs- und 8-Relaisausgangs-Expander für DIN-Schiene für INTEGRA Alarmsysteme und Hausautomation

Modell: SATEL INT-IORS

EAN: 6931240047569 SKU: 931047565

• Systemerweiterung um 8 zusätzliche programmierbare Eingänge
• Unterstützung fortschrittlicher Konfigurationen: NO, NC, EOL, 2EOL/NO, 2EOL/NC
• 8 Relaisausgänge zur direkten Steuerung von 230V AC Geräten
• Hohe Belastbarkeit der Relaiskontakte - bis zu 16 A
• Montage auf Standard-DIN-Schiene 35 mm
• Volle Kompatibilität mit Zentralen der Serien INTEGRA und VERSA
• Möglichkeit zur Steuerung der Hausautomation über das Alarmsystem
• Großer Betriebstemperaturbereich von -10°C bis +55°C
• Polnische Produktion garantiert höchste Verarbeitungsqualität

Beschreibung

Dieses dedizierte Erweiterungsmodul ist eine fortschrittliche Lösung für anspruchsvolle Alarmsysteme und Gebäudeautomation. Das Gerät ermöglicht eine erhebliche Erweiterung der Kapazitäten der Zentrale um zusätzliche Überwachungspunkte und Hochleistungs-Steuerelemente. Der Expander bietet 8 voll programmierbare Eingänge, die mit verschiedenen Melderkonfigurationen zusammenarbeiten, einschließlich NO, NC sowie resistiven EOL- und 2EOL-Konfigurationen, was das Sicherheitsniveau erheblich erhöht und die Verkabelungsdiagnose erleichtert.

Ein wesentlicher Vorteil dieses Modells sind die integrierten 8 Relaisausgänge, die eine direkte Steuerung von Geräten ermöglichen, die mit 230V AC Netzspannung betrieben werden. Die Relais unterstützen Ströme bis zu 16A, wodurch sich das Modul ideal für die Verwaltung von Beleuchtung, Bewässerungssystemen, Rollläden oder anderen Aktoren im Rahmen eines Smart Home eignet. Das robuste Gehäuse, das für die Montage auf einer Standard-DIN-Schiene 35 mm ausgelegt ist, ermöglicht eine ästhetische Installation in Verteilerschränken und bietet einen einfachen Wartungszugang. Das Produkt zeichnet sich durch hohe Zuverlässigkeit aus, was bei Objektschutzsystemen entscheidend ist. Dank der polnischen Produktion erhält der Anwender ein erstklassiges Gerät mit vollem technischem Support und einer Garantie für Betriebsstabilität in einem weiten Temperaturbereich.

Spezifikation

Gerätetyp

Eingangs- und Relaisausgangs-Expander

Systemkompatibilität

Kompatibel mit Alarmanlagen der Serien INTEGRA und VERSA

Anzahl der Eingänge

8 programmierbare Eingänge für Alarmmelder

Anzahl der Ausgänge

8 Hochstrom-Relaisausgänge

Unterstützte Eingangskonfigurationen

NO, NC, EOL, 2EOL/NO, 2EOL/NC (fortschrittliche Leitungsüberwachung)

Relaisparameter

Schaltstrom: max. 16 A; Schaltspannung: max. 250 V AC (Wechselstrom)

Kommunikationsbus

Dedizierter Anschluss für die Verbindung mit dem Expander-Bus der Zentrale

Stromversorgung des Geräts

Nennspannung: 12 V DC (Gleichstrom)

Stromaufnahme

Maximale Stromaufnahme: 285 mA

Mechanische Montage

Geeignet für die Montage auf einer DIN-Schiene 35 mm in Installationsgehäusen

Umgebungsbedingungen

Betriebstemperatur: -10 °C bis 55 °C; Luftfeuchtigkeit: Standard für Innenräume

Sicherheit und Sabotage

Kein dedizierter Sabotageausgang (Überwachung erfolgt über den Bus)

Ausführung und Material

Modulares Kunststoffgehäuse, hochwertige Schraubklemmen

Software und Konfiguration

Die dedizierte Software (ZIP-Paket) ermöglicht eine vollständige Diagnose und Aktualisierung des Moduls. Die Anwendung bietet eine intuitive grafische Benutzeroberfläche zum Einstellen von Adressen auf dem Bus sowie zum Definieren der Logik für Eingänge und Ausgänge. Das Tool unterstützt die Flash-Update-Funktion, die das ferngesteuerte oder lokale Aufspielen der neuesten Firmware ohne physischen Eingriff in die Komponenten ermöglicht. Das System erlaubt die Echtzeit-Überwachung der Relaiszustände sowie die Archivierung der Konfiguration für Wartungszwecke. Die Software ist entscheidend bei der Integration des Moduls in Gebäudeleittechniksysteme (Smart Home) und bietet eine präzise Anpassung der Parameter an die Installationsanforderungen.

Lieferumfang

1x Modul-Expander

1x Schnellinstallationsanleitung

1x Satz Montagezubehör

Abmessungen, Gewicht

Produktabmessungen: 58 x 122 x 92 mm (T x B x H)

Verpackungsabmessungen: 65 x 145 x 100 mm (T x B x H)

Produktgewicht: 300 g

Gewicht mit Verpackung: 360 g
