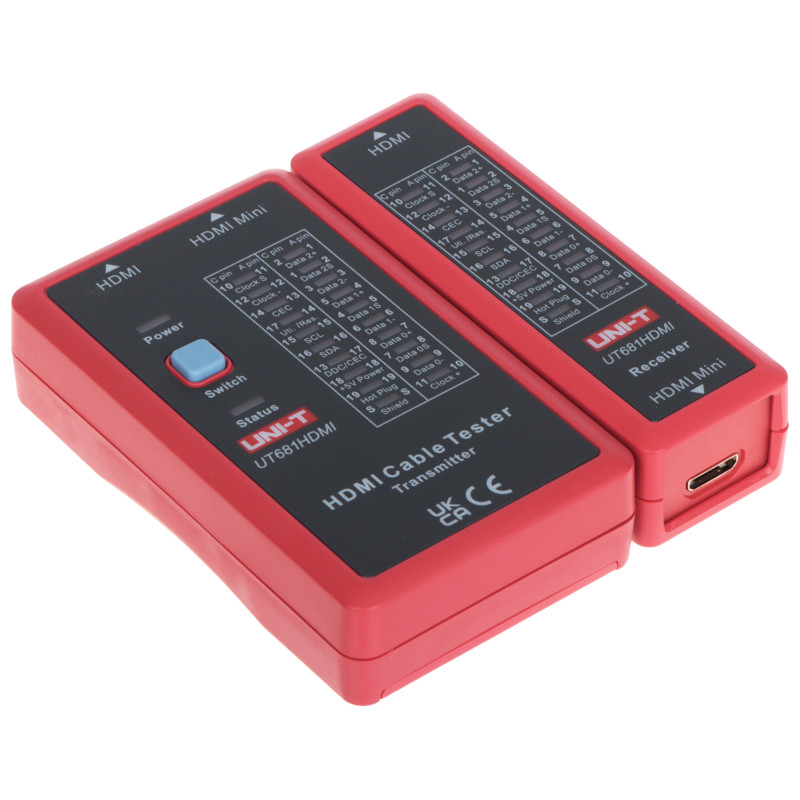

Tester cabluri HDMI și mini HDMI diagnosticare cabluri verificare continuitate fire localizator defecte

Model: UNI-T UT-681-HDMI

EAN: 6931240090640 SKU: 931090646

• Testarea cablurilor HDMI și mini HDMI
• Detectarea scurtcircuitelor și a întreruperilor în circuit
• Construcție din două piese (unitate principală + telecomandă)
• Mod de scanare simplă și completă
• Funcție de oprire automată după 10 minute
• Indicator de baterie descărcată
• Carcasă durabilă din plastic
• Alimentare cu baterie populară de 9V (inclusă)

Descriere

Testerul de cabluri HDMI model UT-681-HDMI este un instrument de diagnosticare profesional și fiabil, creat pentru instalatorii de sisteme audio-video, tehnicienii IT și utilizatorii casnici exigenți. Dispozitivul permite verificarea instantanee și extrem de precisă a funcționării corecte a cablurilor HDMI și mini HDMI, ceea ce reprezintă un element cheie în diagnosticarea problemelor de transmisie a semnalului digital de înaltă rezoluție.

Datorită construcției inovatoare din două piese, formată dintr-o unitate principală și un terminator detașabil (telecomandă), testerul permite verificarea cablurilor care au fost deja instalate în pereți, canale de cablu sau tuburi de protecție. Este suficient să conectați unitatea principală la un capăt al cablului și să utilizați telecomanda la celălalt capăt pentru a obține în câteva secunde o imagine completă a stării tehnice a instalației. Dispozitivul detectează eficient cele mai frecvente defecțiuni, cum ar fi scurtcircuitele între firele individuale, întreruperile în circuit (lipsa continuității) și încrucișarea incorectă a perechilor de semnal.

Carcasa testerului a fost fabricată din plastic de înaltă calitate și durabil, ceea ce garantează rezistența la deteriorări mecanice și longevitatea chiar și în cazul utilizării intense în condiții dificile de șantier. Dispozitivul este echipat cu un sistem inteligent de gestionare a energiei care oprește automat testerul după 10 minute de inactivitate, prelungind semnificativ durata de viață a bateriei de 9V. Un avantaj suplimentar este alarma încorporată pentru nivelul scăzut al bateriei, care informează utilizatorul despre necesitatea înlocuirii celulei, eliminând riscul unor măsurători eronate. Panoul lizibil cu diode LED permite interpretarea intuitivă a rezultatelor, iar posibilitatea de a alege între modul de scanare simplă și cea completă oferă un control total asupra procesului de testare.

Specificații

Destinație

Diagnosticare avansată și verificare a corectitudinii conexiunilor galvanice în cablurile multimedia standard HDMI.

Standarde de conectori acceptate

Conector HDMI full-size (Tip A) și conector mini-HDMI (Tip C) utilizate în dispozitive mobile și camere foto.

Tipuri de defecțiuni detectate

Detectarea precisă a scurtcircuitelor (short circuit), a întreruperilor în circuit (open circuit) și a conexiunilor incorecte între fire (crossed wires).

Moduri de operare ale dispozitivului

Mod de scanare simplă (pas cu pas) pentru analiza detaliată a fiecărui fir în parte și mod de scanare completă (automat) pentru testarea rapidă a întregului cablu.

Semnalizarea stării

Sistem intuitiv de diode LED plasat pe ambele părți ale dispozitivului, permițând vizualizarea simultană a rezultatelor la începutul și la sfârșitul cablului.

Alimentare

Baterie 9V, tip 6F22 / 1604S. Bateria este inclusă în setul din fabrică, ceea ce permite începerea imediată a lucrului.

Gestionarea energiei

Funcția Auto Power Off întrerupe automat alimentarea după 10 minute de inactivitate, protejând bateria împotriva descărcării inutile.

Sistem de avertizare

Alarmă încorporată de joasă tensiune (Low Battery Alarm) semnalizată prin diodă, prevenind efectuarea măsurătorilor cu o alimentare prea slabă.

Construcție și materiale

Carcasă fabricată din plastic ABS rezistent la impact, proiectată ergonomic pentru o prindere sigură în mâini.

Metodă de măsurare

Testarea continuității electrice a tuturor celor 19 fire de semnal și a ecranului (masă) cablului HDMI.

Utilizare

Esențial în instalațiile de home cinema, sisteme AV profesionale, monitorizare video CCTV, camere de servere și service-uri de echipamente RTV.

Certificare și siguranță

Dispozitivul deține certificatul CE, îndeplinind normele europene de siguranță și compatibilitate electromagnetică.

Condiții de mediu

Temperatură de operare de la -10°C la +50°C, umiditate admisibilă a aerului de până la 90% (fără condensarea vaporilor de apă).

Garanție

Garanție completă a producătorului pentru o perioadă de 24 de luni (2 ani) de la data achiziției.

Conținut

1x Unitate principală tester UT-681-HDMI

1x Terminator (telecomandă)

1x Baterie 9V 6F22

1x Manual de utilizare în limba engleză

1x Ambalaj original din carton

Dimensiuni, Greutate

Dimensiuni produs: 29 x 103 x 96 mm (Adânc. x Lăț. x Înălț.)

Dimensiuni ambalaj: 45 x 130 x 105 mm (Adânc. x Lăț. x Înălț.)

Greutate produs: 132 g

Greutate cu ambalaj: 208 g
