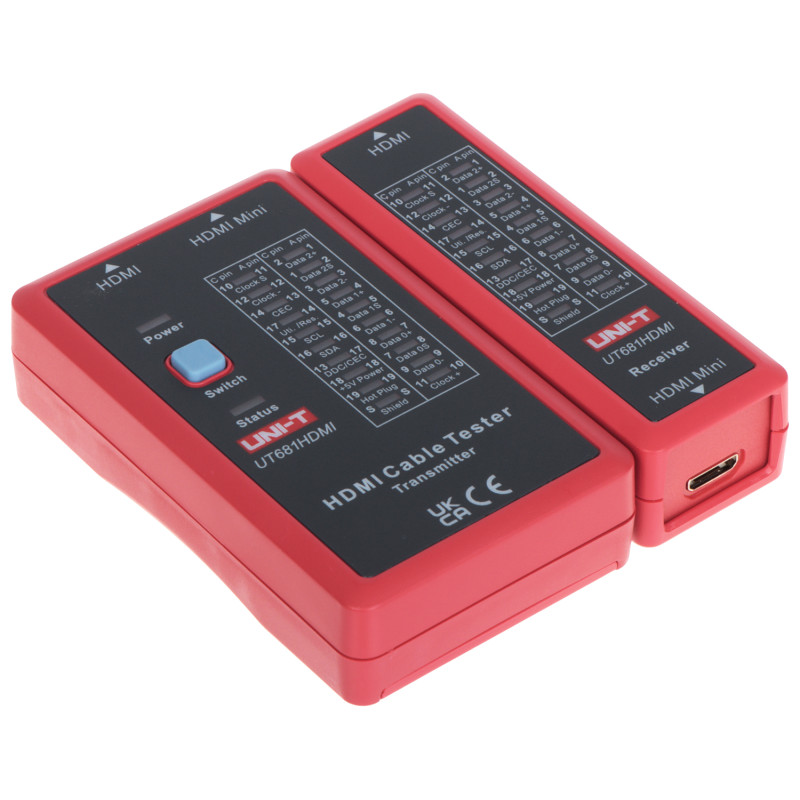

Ελεγκτής καλωδίων HDMI και mini HDMI για διάγνωση καλωδίων και εντοπισμό σφαλμάτων

Μοντέλο: UNI-T UT-681-HDMI

EAN: 6931240090640 SKU: 931090646

• Δοκιμή καλωδίων HDMI και mini HDMI
• Ανίχνευση βραχυκυκλωμάτων και διακοπών κυκλώματος
• Σχεδιασμός δύο τμημάτων (κύρια μονάδα + τηλεχειριστήριο)
• Λειτουργία σάρωσης μεμονωμένης και πλήρους ακολουθίας
• Λειτουργία αυτόματης απενεργοποίησης μετά από 10 λεπτά
• Ένδειξη χαμηλής στάθμης μπαταρίας
• Ανθεκτικό πλαστικό περίβλημα
• Τροφοδοσία με κοινή μπαταρία 9V (περιλαμβάνεται)

Περιγραφή

Ο ελεγκτής καλωδίων HDMI μοντέλο UT-681-HDMI είναι ένα επαγγελματικό και αξιόπιστο διαγνωστικό εργαλείο, σχεδιασμένο για εγκαταστάτες συστημάτων ήχου-εικόνας, τεχνικούς IT και απαιτητικούς οικιακούς χρήστες. Η συσκευή επιτρέπει τον άμεσο και εξαιρετικά ακριβή έλεγχο της σωστής λειτουργίας των καλωδίων HDMI και mini HDMI, κάτι που αποτελεί κρίσιμο στοιχείο κατά τη διάγνωση προβλημάτων στη μετάδοση ψηφιακού σήματος υψηλής ανάλυσης.

Χάρη στον καινοτόμο σχεδιασμό δύο τμημάτων που αποτελείται από την κύρια μονάδα και έναν αποσπώμενο τερματιστή (τηλεχειριστήριο), ο ελεγκτής επιτρέπει την επαλήθευση καλωδίων που έχουν ήδη εγκατασταθεί σε τοίχους, κανάλια καλωδίων ή σωληνώσεις. Αρκεί να συνδέσετε την κύρια μονάδα στο ένα άκρο του καλωδίου και το τηλεχειριστήριο στο άλλο άκρο, για να λάβετε μέσα σε λίγα δευτερόλεπτα μια πλήρη εικόνα της τεχνικής κατάστασης της εγκατάστασης. Η συσκευή ανιχνεύει αποτελεσματικά τα πιο συνηθισμένα σφάλματα, όπως βραχυκυκλώματα μεταξύ μεμονωμένων αγωγών, διακοπές κυκλώματος (έλλειψη συνέχειας) και λανθασμένη διασταύρωση ζευγών σήματος.

Το περίβλημα του ελεγκτή είναι κατασκευασμένο από υψηλής ποιότητας, ανθεκτικό πλαστικό, το οποίο εγγυάται αντοχή σε μηχανικές βλάβες και μακροζωία ακόμη και κατά την εντατική χρήση σε δύσκολες συνθήκες εργοταξίου. Η συσκευή είναι εξοπλισμένη με ένα έξυπνο σύστημα διαχείρισης ενέργειας, το οποίο απενεργοποιεί αυτόματα τον ελεγκτή μετά από 10 λεπτά αδράνειας, παρατείνοντας σημαντικά τη διάρκεια ζωής της μπαταρίας 9V. Ένα επιπλέον πλεονέκτημα είναι ο ενσωματωμένος συναγερμός χαμηλής στάθμης μπαταρίας, ο οποίος ενημερώνει τον χρήστη για την ανάγκη αντικατάστασης της μπαταρίας, εξαλείφοντας τον κίνδυνο λανθασμένων μετρήσεων. Ο ευανάγνωστος πίνακας με ενδείξεις LED επιτρέπει την διαισθητική ερμηνεία των αποτελεσμάτων, ενώ η δυνατότητα επιλογής μεταξύ λειτουργίας μεμονωμένης και πλήρους σάρωσης παρέχει πλήρη έλεγχο της διαδικασίας ελέγχου.

Προδιαγραφές

Προορισμός

Προηγμένη διάγνωση και επαλήθευση της ορθότητας των γαλβανικών συνδέσεων σε καλώδια πολυμέσων προτύπου HDMI.

Υποστηριζόμενα πρότυπα υποδοχών

Υποδοχή HDMI πλήρους μεγέθους (Type A) και υποδοχή mini-HDMI (Type C) που χρησιμοποιούνται σε φορητές συσκευές και κάμερες.

Τύποι ανιχνεύσιμων σφαλμάτων

Ακριβής ανίχνευση βραχυκυκλωμάτων (short circuit), διακοπών κυκλώματος (open circuit) και λανθασμένων συνδέσεων μεταξύ αγωγών (crossed wires).

Τρόποι λειτουργίας της συσκευής

Λειτουργία μεμονωμένης σάρωσης (βήμα προς βήμα) για λεπτομερή ανάλυση κάθε αγωγού ξεχωριστά και λειτουργία πλήρους σάρωσης (αυτόματη) για γρήγορο έλεγχο ολόκληρου του καλωδίου.

Σήμανση κατάστασης

Διαισθητικό σύστημα ενδείξεων LED τοποθετημένο και στα δύο μέρη της συσκευής, επιτρέποντας την ταυτόχρονη προβολή των αποτελεσμάτων στην αρχή και στο τέλος του καλωδίου.

Τροφοδοσία

Μπαταρία 9V, τύπου 6F22 / 1604S. Η μπαταρία περιλαμβάνεται στο εργοστασιακό σετ, επιτρέποντας την άμεση έναρξη εργασίας.

Διαχείριση ενέργειας

Η λειτουργία Auto Power Off διακόπτει αυτόματα την τροφοδοσία μετά από 10 λεπτά αδράνειας, προστατεύοντας την μπαταρία από περιττή αποφόρτιση.

Σύστημα προειδοποίησης

Ενσωματωμένος συναγερμός χαμηλής τάσης (Low Battery Alarm) που υποδεικνύεται από LED, αποτρέποντας τη διενέργεια μετρήσεων με ανεπαρκή τροφοδοσία.

Κατασκευή και υλικά

Περίβλημα κατασκευασμένο από πλαστικό ABS υψηλής αντοχής, εργονομικά σχεδιασμένο για σταθερό κράτημα στα χέρια.

Μέθοδος μέτρησης

Έλεγχος ηλεκτρικής συνέχειας και των 19 αγωγών σήματος καθώς και της θωράκισης (γείωσης) του καλωδίου HDMI.

Εφαρμογή

Απαραίτητο σε εγκαταστάσεις οικιακού κινηματογράφου, επαγγελματικά συστήματα AV, συστήματα παρακολούθησης CCTV, αίθουσες διακομιστών και κέντρα επισκευής ηλεκτρονικών ειδών ευρείας κατανάλωσης.

Πιστοποίηση και ασφάλεια

Η συσκευή διαθέτει πιστοποίηση CE, πληρώντας τα ευρωπαϊκά πρότυπα ασφαλείας και ηλεκτρομαγνητικής συμβατότητας.

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας από -10°C έως +50°C, επιτρεπόμενη υγρασία αέρα έως 90% (χωρίς συμπύκνωση υδρατμών).

Εγγύηση

Πλήρης εγγύηση κατασκευαστή για περίοδο 24 μηνών (2 έτη) από την ημερομηνία αγοράς.

Περιεχόμενα

1x Κύρια μονάδα ελεγκτή UT-681-HDMI

1x Τερματιστής (τηλεχειριστήριο)

1x Μπαταρία 9V 6F22

1x Εγχειρίδιο χρήσης στα αγγλικά

1x Αρχική χάρτινη συσκευασία

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 29 x 103 x 96 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 45 x 130 x 105 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 132 g

Βάρος με συσκευασία: 208 g
