- Neu

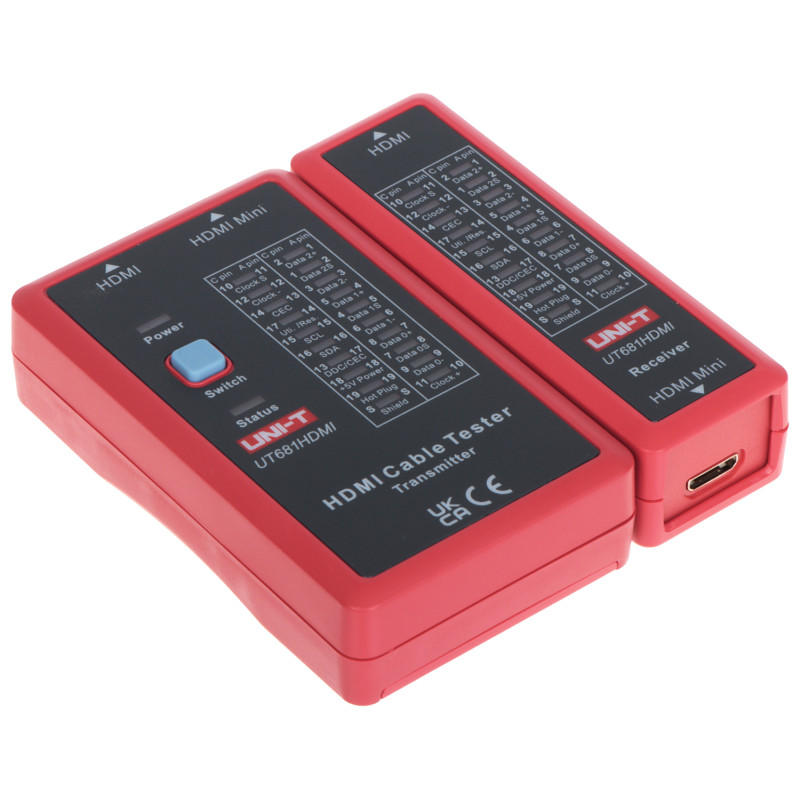

HDMI und mini HDMI Kabeltester Leitungsdiagnose Durchgangsprüfer Fehlerlokalisator UNI-T UT-681-HDMI
156,59 zł
Bruttopreis
Der HDMI-Kabeltester Modell UT-681-HDMI ist ein professionelles und zuverlässiges Diagnosewerkzeug, das für Installateure von Audio-Video-Systemen, IT-Techniker und anspruchsvolle Privatanwender entwickelt wurde. Das Gerät ermöglicht eine blitzschnelle und äußerst präzise Überprüfung der Funktionsfähigkeit von HDMI- und mini HDMI-Kabeln, was bei der Diagnose von Problemen mit der Übertragung hochauflösender digitaler Signale entscheidend ist.
Dank des innovativen zweiteiligen Designs, bestehend aus einer Haupteinheit und einem abnehmbaren Terminator (Fernbedienung), ermöglicht der Tester die Überprüfung von Kabeln, die bereits in Wänden, Kabelkanälen oder Leerrohren verlegt wurden. Es genügt, die Haupteinheit an einem Ende des Kabels anzuschließen und die Fernbedienung am anderen Ende zu verbinden, um innerhalb weniger Sekunden ein vollständiges Bild des technischen Zustands der Installation zu erhalten. Das Gerät erkennt effektiv die häufigsten Fehler, wie Kurzschlüsse zwischen einzelnen Adern, Leitungsunterbrechungen (fehlender Durchgang) und fehlerhafte Belegungen der Signalpaare.
Das Gehäuse des Testers besteht aus hochwertigem, robustem Kunststoff, was Widerstandsfähigkeit gegen mechanische Beschädigungen und Langlebigkeit selbst bei intensivem Einsatz unter schwierigen Baustellenbedingungen garantiert. Das Gerät ist mit einem intelligenten Energiemanagementsystem ausgestattet, das den Tester nach 10 Minuten Inaktivität automatisch abschaltet und so die Lebensdauer der 9V-Batterie erheblich verlängert. Ein zusätzlicher Vorteil ist der integrierte Alarm bei niedrigem Batteriestand, der den Benutzer über die Notwendigkeit eines Batteriewechsels informiert und das Risiko fehlerhafter Messungen eliminiert. Ein übersichtliches Bedienfeld mit LED-Anzeigen ermöglicht eine intuitive Interpretation der Ergebnisse, und die Wahlmöglichkeit zwischen Einzel- und Vollscan-Modus bietet volle Kontrolle über den Testprozess.
HDMI und mini HDMI Kabeltester Leitungsdiagnose Durchgangsprüfer Fehlerlokalisator
Modell: UNI-T UT-681-HDMI
EAN: 6931240090640 SKU: 931090646
- Testen von HDMI- und mini HDMI-Kabeln
- Erkennung von Kurzschlüssen und Leitungsunterbrechungen
- Zweiteiliges Design (Haupteinheit + Fernbedienung)
- Einzel- und Vollscan-Modus
- Automatische Abschaltfunktion nach 10 Minuten
- Anzeige bei niedrigem Batteriestand
- Robustes Kunststoffgehäuse
- Stromversorgung durch gängige 9V-Batterie (im Lieferumfang enthalten)
Beschreibung
Der HDMI-Kabeltester Modell UT-681-HDMI ist ein professionelles und zuverlässiges Diagnosewerkzeug, das für Installateure von Audio-Video-Systemen, IT-Techniker und anspruchsvolle Privatanwender entwickelt wurde. Das Gerät ermöglicht eine blitzschnelle und äußerst präzise Überprüfung der Funktionsfähigkeit von HDMI- und mini HDMI-Kabeln, was bei der Diagnose von Problemen mit der Übertragung hochauflösender digitaler Signale entscheidend ist.
Dank des innovativen zweiteiligen Designs, bestehend aus einer Haupteinheit und einem abnehmbaren Terminator (Fernbedienung), ermöglicht der Tester die Überprüfung von Kabeln, die bereits in Wänden, Kabelkanälen oder Leerrohren verlegt wurden. Es genügt, die Haupteinheit an einem Ende des Kabels anzuschließen und die Fernbedienung am anderen Ende zu verbinden, um innerhalb weniger Sekunden ein vollständiges Bild des technischen Zustands der Installation zu erhalten. Das Gerät erkennt effektiv die häufigsten Fehler, wie Kurzschlüsse zwischen einzelnen Adern, Leitungsunterbrechungen (fehlender Durchgang) und fehlerhafte Belegungen der Signalpaare.
Das Gehäuse des Testers besteht aus hochwertigem, robustem Kunststoff, was Widerstandsfähigkeit gegen mechanische Beschädigungen und Langlebigkeit selbst bei intensivem Einsatz unter schwierigen Baustellenbedingungen garantiert. Das Gerät ist mit einem intelligenten Energiemanagementsystem ausgestattet, das den Tester nach 10 Minuten Inaktivität automatisch abschaltet und so die Lebensdauer der 9V-Batterie erheblich verlängert. Ein zusätzlicher Vorteil ist der integrierte Alarm bei niedrigem Batteriestand, der den Benutzer über die Notwendigkeit eines Batteriewechsels informiert und das Risiko fehlerhafter Messungen eliminiert. Ein übersichtliches Bedienfeld mit LED-Anzeigen ermöglicht eine intuitive Interpretation der Ergebnisse, und die Wahlmöglichkeit zwischen Einzel- und Vollscan-Modus bietet volle Kontrolle über den Testprozess.
Spezifikation
Bestimmung
Fortgeschrittene Diagnose und Überprüfung der Korrektheit galvanischer Verbindungen bei Multimedia-Kabeln des HDMI-Standards.
Unterstützte Anschlussstandards
Vollwertiger HDMI-Anschluss (Typ A) sowie mini-HDMI-Anschluss (Typ C), der in Mobilgeräten und Kameras verwendet wird.
Arten der erkannten Fehler
Präzise Erkennung von Kurzschlüssen (short circuit), Leitungsunterbrechungen (open circuit) sowie fehlerhaften Verbindungen zwischen den Adern (crossed wires).
Betriebsmodi des Geräts
Einzelscan-Modus (Schritt für Schritt) zur detaillierten Analyse jeder Ader einzeln sowie Vollscan-Modus (automatisch) für einen schnellen Test des gesamten Kabels.
Statusanzeige
Intuitives LED-System an beiden Teilen des Geräts, das eine gleichzeitige Anzeige der Ergebnisse am Anfang und Ende des Kabels ermöglicht.
Stromversorgung
9V-Batterie, Typ 6F22 / 1604S. Die Batterie ist im Werksset enthalten, was einen sofortigen Arbeitsbeginn ermöglicht.
Energiemanagement
Die Auto-Power-Off-Funktion unterbricht die Stromversorgung automatisch nach 10 Minuten Inaktivität und schützt die Batterie vor unnötiger Entladung.
Warnsystem
Integrierter Alarm bei niedriger Spannung (Low Battery Alarm), der durch eine LED signalisiert wird und Messungen bei zu schwacher Stromversorgung verhindert.
Konstruktion und Materialien
Gehäuse aus schlagfestem ABS-Kunststoff, ergonomisch gestaltet für einen sicheren Halt in den Händen.
Messmethode
Testen des elektrischen Durchgangs aller 19 Signalleitungen sowie der Abschirmung (Masse) des HDMI-Kabels.
Anwendung
Unverzichtbar bei Heimkinoinstallationen, professionellen AV-Systemen, CCTV-Videoüberwachung, Serverräumen und RTV-Service-Werkstätten.
Zertifizierung und Sicherheit
Das Gerät ist CE-zertifiziert und erfüllt europäische Sicherheits- und elektromagnetische Verträglichkeitsnormen.
Umgebungsbedingungen
Betriebstemperatur von -10°C bis +50°C, zulässige Luftfeuchtigkeit bis zu 90% (ohne Kondensation).
Garantie
Volle Herstellergarantie für einen Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum.
Inhalt
1x Haupteinheit des Testers UT-681-HDMI
1x Terminator (Fernbedienung)
1x 9V 6F22 Batterie
1x Bedienungsanleitung in englischer Sprache
1x Original-Kartonverpackung
Abmessungen, Gewicht
Produktabmessungen: 29 x 103 x 96 mm (T x B x H)
Verpackungsabmessungen: 45 x 130 x 105 mm (T x B x H)
Produktgewicht: 132 g
Gewicht mit Verpackung: 208 g
