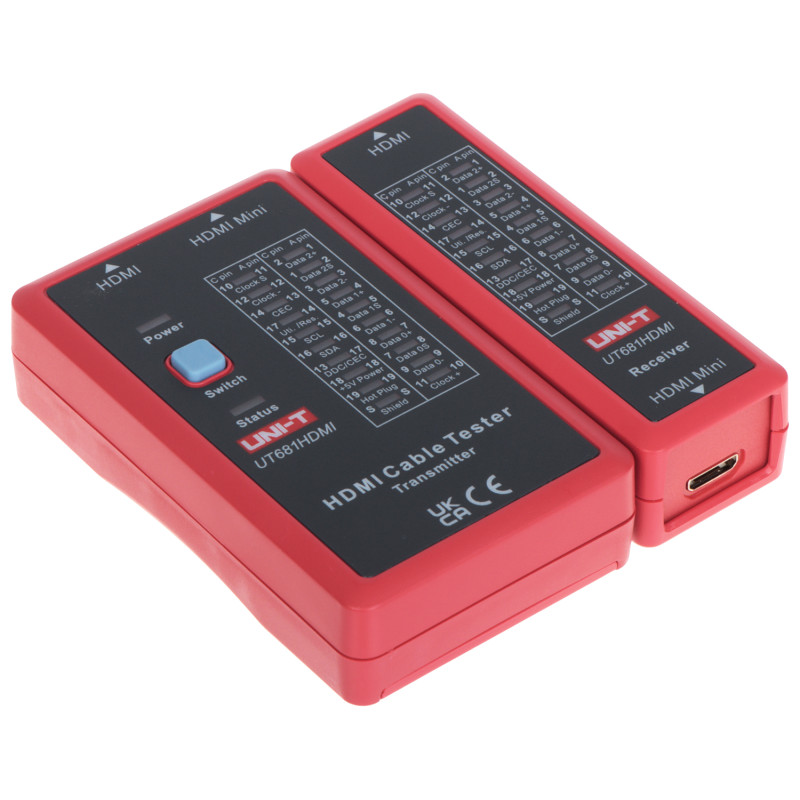

HDMIおよびmini HDMIケーブルテスター 導通診断および故障箇所特定

モデル: UNI-T UT-681-HDMI

EAN: 6931240090640 SKU: 931090646

• HDMIおよびmini HDMIケーブルのテスト
• 短絡および断線の検出
• 2ピース構造（メインユニット＋リモートユニット）
• シングルおよびフルスキャンモード
• 10分間の自動電源オフ機能
• バッテリー残量低下インジケーター
• 耐久性に優れたプラスチック製ハウジング
• 9Vバッテリー駆動（付属）

説明

HDMIケーブルテスターモデルUT-681-HDMIは、オーディオ・ビデオシステムの設置業者、IT技術者、および要求の厳しいホームユーザー向けに設計された、プロフェッショナルで信頼性の高い診断ツールです。このデバイスを使用すると、HDMIおよびmini HDMIケーブルの動作を迅速かつ非常に正確にチェックでき、高解像度デジタル信号伝送の問題を診断する際に重要な役割を果たします。

革新的な2ピース構造（メインユニットと取り外し可能なターミネーター/リモートユニット）により、壁内、ケーブルトレイ、または配管内にすでに設置されているケーブルの検証が可能です。ケーブルの一端にメインユニットを、もう一端にリモートユニットを接続するだけで、数秒で設置状態の全体像を把握できます。このデバイスは、個々の導線間の短絡、回路の断線（導通不良）、および信号ペアの誤配線など、最も一般的な故障を効果的に検出します。

テスターのハウジングは高品質で耐久性のあるプラスチック製で、過酷な現場環境での集中的な使用においても機械的損傷に対する耐性と長寿命を保証します。デバイスにはインテリジェントな電力管理システムが搭載されており、10分間操作がないと自動的に電源がオフになるため、9Vバッテリーの寿命を大幅に延ばすことができます。さらに、バッテリー残量低下アラームが内蔵されており、交換が必要な時期をユーザーに通知することで、測定ミスを防ぎます。LEDインジケーター付きの読みやすいパネルにより、直感的に結果を解釈でき、シングルスキャンモードとフルスキャンモードの選択により、テストプロセスを完全に制御できます。

仕様

用途

HDMI規格のマルチメディアケーブルにおける高度な診断および導通確認。

対応コネクタ規格

フルサイズHDMIコネクタ（Type A）およびモバイル機器やカメラで使用されるmini-HDMIコネクタ（Type C）。

検出可能な故障の種類

短絡（short circuit）、断線（open circuit）、および導線間の誤配線（crossed wires）の精密な検出。

動作モード

各導線を個別に詳細分析するシングルスキャンモード（ステップバイステップ）およびケーブル全体を迅速にテストするフルスキャンモード（自動）。

状態表示

デバイスの両側に配置された直感的なLEDシステムにより、ケーブルの両端で同時に結果を確認可能。

電源

9Vバッテリー（タイプ6F22 / 1604S）。工場出荷時のセットにバッテリーが含まれており、すぐに使用を開始できます。

電力管理

自動電源オフ機能により、10分間操作がないと電源が自動的に遮断され、バッテリーの不要な放電を防ぎます。

警告システム

LEDで通知される低電圧アラーム（Low Battery Alarm）を内蔵し、電力不足時の測定ミスを防止。

構造と素材

耐衝撃性ABSプラスチック製のハウジング。手にしっかりとフィットする人間工学に基づいた設計。

測定方法

HDMIケーブルの19本の信号線すべてとシールド（アース）の導通テスト。

応用分野

ホームシアター設備、プロフェッショナルAVシステム、CCTV監視システム、サーバー室、および家電修理サービスに不可欠。

認証と安全性

CE認証取得済み。欧州の安全基準および電磁両立性基準に適合。

環境条件

動作温度 -10°C ～ +50°C、許容湿度 90%以下（結露なきこと）。

保証

購入日から24ヶ月（2年間）のメーカー保証。

同梱物

1x UT-681-HDMIテスターメインユニット

1x ターミネーター（リモートユニット）

1x 9V 6F22バッテリー

1x 英語取扱説明書

1x オリジナルカートンパッケージ

寸法、重量

製品寸法: 29 x 103 x 96 mm (奥行 x 幅 x 高さ)

パッケージ寸法: 45 x 130 x 105 mm (奥行 x 幅 x 高さ)

製品重量: 132 g

パッケージ重量: 208 g
