HDMI 및 mini HDMI 케이블 테스터 케이블 진단 도통 테스트 결함 탐지기

모델: UNI-T UT-681-HDMI

EAN: 6931240090640 SKU: 931090646

• HDMI 및 mini HDMI 케이블 테스트
• 단락 및 회로 단선 감지

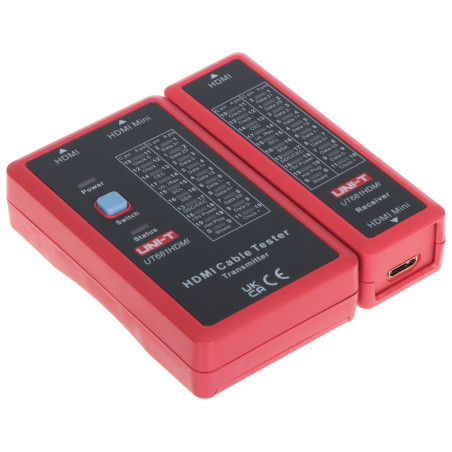

• 2피스 구조 (메인 유닛 + 리모트)
• 단일 및 전체 스캔 모드
• 10분 후 자동 전원 차단 기능
• 배터리 부족 표시기
• 내구성이 뛰어난 플라스틱 하우징
• 9V 배터리 전원 (포함)

설명

UT-681-HDMI 모델 HDMI 케이블 테스터는 오디오-비디오 시스템 설치 기사, IT 기술자 및 까다로운 가정 사용자를 위해 설계된 전문적이고 신뢰할 수 있는 진단 도구입니다. 이 장치를 사용하면 HDMI 및 mini HDMI 케이블의 작동 상태를 즉각적이고 매우 정밀하게 확인할 수 있으며, 이는 고해상도 디지털 신호 전송 문제를 진단할 때 핵심적인 요소입니다.

메인 유닛과 분리 가능한 터미네이터(리모트)로 구성된 혁신적인 2피스 구조 덕분에 벽, 케이블 트레이 또는 도관에 이미 설치된 케이블을 확인할 수 있습니다. 케이블의 한쪽 끝에 메인 유닛을 연결하고 다른 쪽 끝에 리모트를 연결하기만 하면 몇 초 안에 설치 상태를 완벽하게 파악할 수 있습니다. 이 장치는 개별 와이어 간의 단락, 회로 단선(도통 부족) 및 신호 쌍의 잘못된 크로싱과 같은 가장 일반적인 결함을 효과적으로 감지합니다.

테스터 하우징은 고품질의 내구성이 뛰어난 플라스틱으로 제작되어 기계적 손상에 강하며 까다로운 건설 현장 환경에서도 장기간 사용할 수 있습니다. 이 장치에는 10분 동안 사용하지 않으면 자동으로 전원을 차단하여 9V 배터리 수명을 크게 연장하는 지능형 전원 관리 시스템이 탑재되어 있습니다. 추가적인 장점은 배터리 부족 경보 기능으로, 배터리 교체 시기를 사용자에게 알려주어 잘못된 측정 위험을 제거합니다. LED 표시등이 있는 읽기 쉬운 패널을 통해 직관적으로 결과를 해석할 수 있으며, 단일 스캔 모드와 전체 스캔 모드 중에서 선택할 수 있어 테스트 과정을 완벽하게 제어할 수 있습니다.

사양

용도

HDMI 표준 멀티미디어 케이블의 고급 진단 및 전기적 연결 정확성 검증.

지원되는 커넥터 표준

풀사이즈 HDMI 커넥터(Type A) 및 모바일 장치와 카메라에 사용되는 mini-HDMI 커넥터(Type C).

감지되는 결함 유형

단락(short circuit), 회로 단선(open circuit) 및 와이어 간 잘못된 연결(crossed wires)의 정밀 감지.

장치 작동 모드

각 와이어를 개별적으로 상세 분석하는 단일 스캔 모드(단계별) 및 전체 케이블을 빠르게 테스트하는 전체 스캔 모드(자동).

상태 표시

장치 양쪽에 배치된 직관적인 LED 표시등 시스템으로 케이블의 시작과 끝에서 결과를 동시에 확인 가능.

전원

9V 배터리, 유형 6F22 / 1604S. 배터리가 기본 세트에 포함되어 있어 즉시 사용 가능.

전원 관리

자동 전원 차단(Auto Power Off) 기능이 10분간 비활성 상태일 때 전원을 차단하여 불필요한 배터리 방전 방지.

경고 시스템

LED로 표시되는 내장형 배터리 부족 경보(Low Battery Alarm) 기능으로 전압이 너무 낮을 때 측정을 수행하지 않도록 방지.

구조 및 재질

고충격 ABS 플라스틱으로 제작된 하우징으로, 손에 쥐었을 때 안정적인 그립감을 제공하도록 인체공학적으로 설계됨.

측정 방법

HDMI 케이블의 19개 신호 와이어 및 실드(접지)의 전기적 도통 테스트.

적용 분야

홈 시네마 설치, 전문 AV 시스템, CCTV 영상 모니터링, 서버실 및 RTV 장비 서비스에 필수적.

인증 및 안전

이 장치는 CE 인증을 획득하여 유럽 안전 및 전자기 호환성 표준을 준수함.

환경 조건

작동 온도 -10°C ~ +50°C, 허용 습도 최대 90%(결로 없을 것).

보증

구매일로부터 24개월(2년) 동안 제조사의 전체 보증 제공.

구성품

1x UT-681-HDMI 테스터 메인 유닛

1x 터미네이터(리모트)

1x 9V 6F22 배터리

1x 영어 사용 설명서

1x 오리지널 판지 포장

치수, 무게

제품 치수: 29 x 103 x 96 mm (깊이 x 너비 x 높이)

포장 치수: 45 x 130 x 105 mm (깊이 x 너비 x 높이)

제품 무게: 132 g

포장 포함 무게: 208 g
