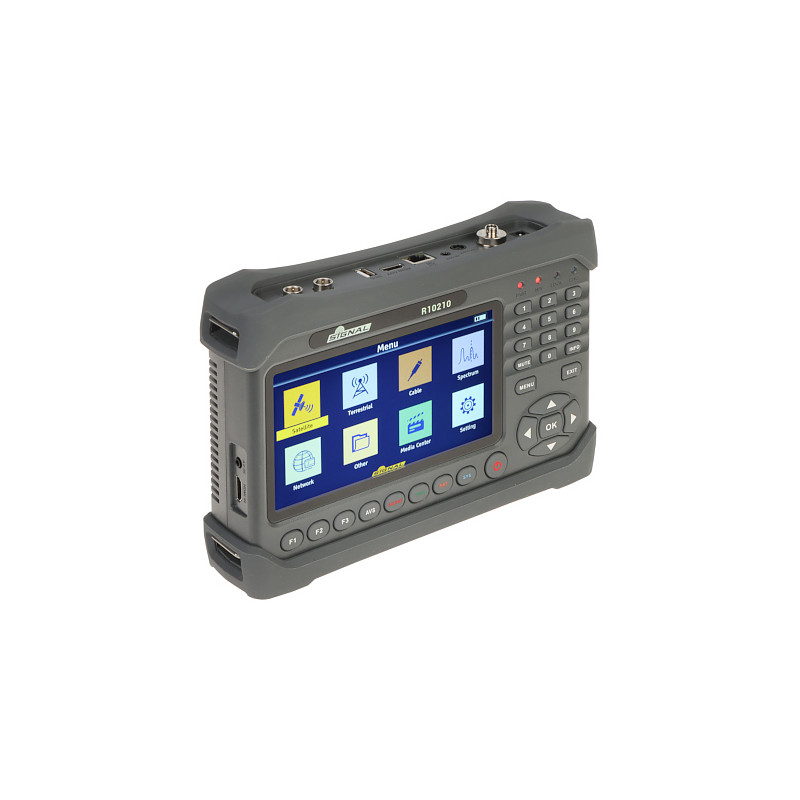

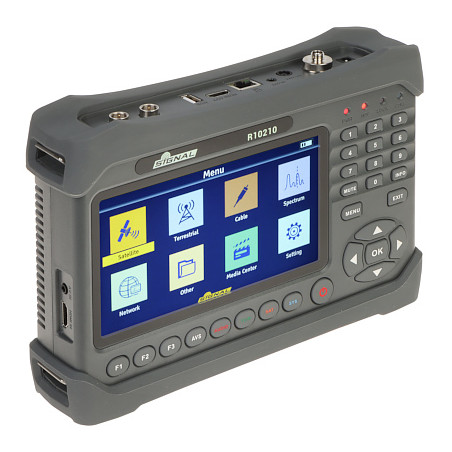

Medidor de sinal TV/SAT DVB-T/T2 DVB-S/S2 DVB-C com ecrã de 7 polegadas e analisador de espetro

Modelo: SIGNAL ST-6986

EAN: 6931240040454 SKU: 931040451

• Suporte para DVB-T/T2, DVB-S/S2, DVB-C
• Ecrã LCD de 7 polegadas (1280 x 720 px)
• Descodificador de vídeo H.265 integrado
• Análise de espetro e diagrama de constelação
• Medidor de potência ótica integrado
• Suporte para Unicable (dSCR) e Wideband
• Bateria de 5000 mAh
• Estojo prático incluído

Descrição

O medidor universal ST-6986 é uma ferramenta avançada concebida para instaladores profissionais de sistemas de televisão terrestre, por satélite e por cabo. O dispositivo suporta os padrões DVB-T/T2, DVB-S/S2 e DVB-C, tornando-o uma solução extremamente versátil no trabalho diário de assistência técnica. Equipado com um grande ecrã LCD de 7 polegadas de fácil leitura com uma resolução de 1280 x 720 px, o medidor garante uma operação confortável e uma visualização precisa dos canais configurados em tempo real. Graças ao descodificador de vídeo MPEG-2, H.264 e H.265 integrado, o utilizador pode verificar a correção da receção do sinal diretamente no ecrã do dispositivo. As vantagens do dispositivo incluem funções de diagnóstico avançadas, tais como análise de espetro para toda a banda de frequência, diagrama de constelação e medições precisas dos parâmetros do sinal: dBμV, C/N, BER e MER. O medidor também possui um medidor de potência ótica integrado, o que permite o diagnóstico de instalações de fibra ótica. A identificação automática DiSEqC e o suporte para sistemas Unicable (dSCR) e Wideband aceleram significativamente o processo de configuração de antenas parabólicas. A construção robusta, a bateria de iões de lítio integrada com uma capacidade de 5000 mAh e o estojo prático incluído tornam o ST-6986 o companheiro ideal para o trabalho de campo, garantindo um longo tempo de operação sem a necessidade de carregamentos frequentes.

Especificação

Saída e entrada

Entradas: Tomada IEC (Ant), Tomada F (LNB), HDMI, AV (mini Jack), Fibra ótica (SC/FC). Saídas: HDMI, AV (mini Jack), Alimentação 12V DC.

Gama de frequências

48 MHz ... 862 MHz (DVB-T/T2/C), 950 MHz ... 2150 MHz (DVB-S/S2).

Nível de sinal

-20 ... +80 dBm (DVB-S/S2), -20 ... +80 dBm (DVB-T/T2/C), -40 ... +23 dBm (Medidor de potência ótica).

Alimentação do conversor

13V / 18V, máx. 400 mA.

Comutação de bandas

0 / 22 kHz.

Alimentação da antena

5V / 12V / 24V @ 100 mA.

DiSEqC

Suporte para 1.0, 1.1, 1.2, tom 0/22 kHz, Unicable (dSCR), Wideband.

Modulação

QPSK/8PSK/16APSK (S/S2), QPSK/16-QAM/64-QAM/256-QAM (T/T2/C).

Atualização de software

Através da porta USB. O dispositivo possui uma interface multimédia integrada que permite a reprodução de ficheiros nos formatos wma, mp3, mp4, avi, jpg, jpeg, bmp, img. O software permite uma análise avançada do sinal, incluindo o cálculo dos ângulos de azimute e elevação para antenas parabólicas, o que é crucial para o ajuste preciso das antenas. A interface do utilizador é intuitiva e multilingue, facilitando a navegação pelas funções de medição.

Alimentação a bateria

Bateria de iões de lítio 7.4V / 5000 mAh.

Alimentação de rede

12V / 1.5A (transformador incluído).

Consumo de energia

≤ 10 W.

Características selecionadas

Ecrã de 7 polegadas, medição de sinais DVB-T/T2/C/S/S2, descodificador MPEG-2/H.264/H.265, análise de espetro, medição de dBμV, C/N, BER, MER, medidor de potência ótica integrado (850-1625 nm).

Idiomas suportados

polaco, inglês, checo, dinamarquês, francês, grego, espanhol, holandês, alemão, esloveno, português, russo, turco, húngaro, italiano.

Conteúdo

1x Medidor ST-6986

1x Transformador 12V/1.5A

1x Estojo de proteção

Manual de instruções

Dimensões, Peso

Dimensões do produto: 59 x 259 x 181 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 100 x 345 x 300 mm (Prof. x Larg. x Alt.)

Peso do produto: 1170 g

Peso com embalagem: 3014 g
