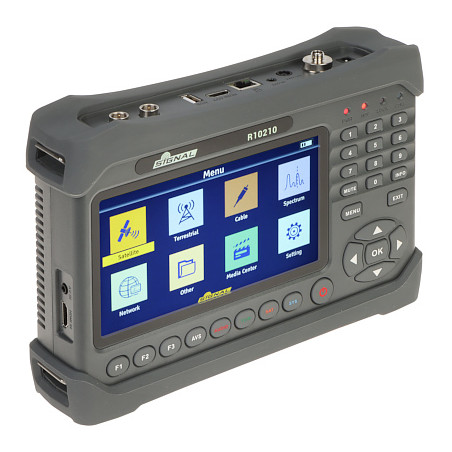

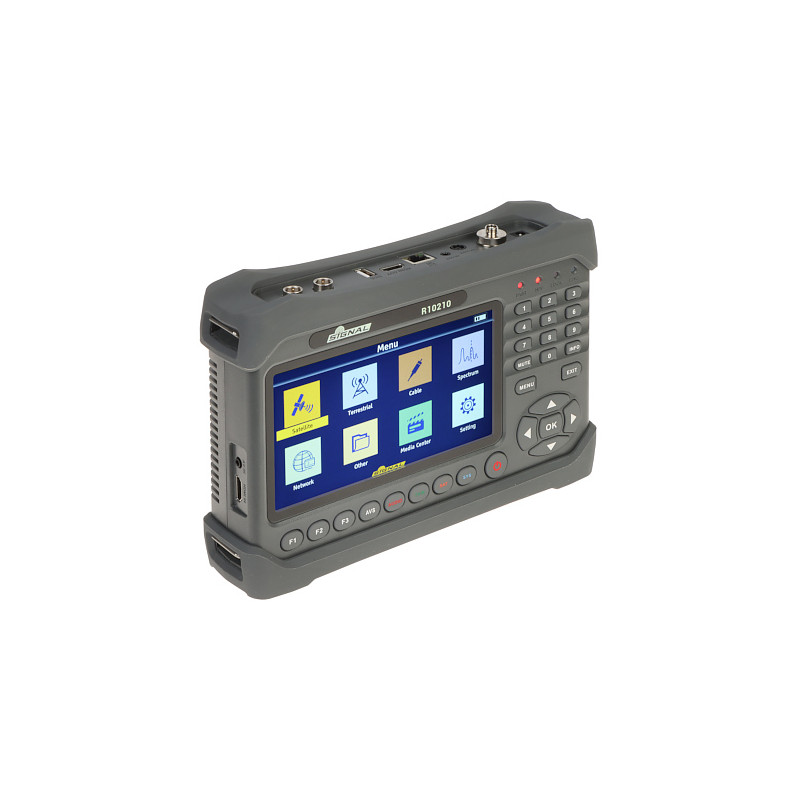

ТВ/САТ измервателен уред DVB-T/T2 DVB-S/S2 DVB-C със 7-инчов дисплей и спектрален анализатор

Модел: SIGNAL ST-6986

EAN: 6931240040454 SKU: 931040451

• Поддръжка на DVB-T/T2, DVB-S/S2, DVB-C
• 7-инчов LCD дисплей (1280 x 720 px)
• Вграден H.265 видео декодер
• Спектрален анализ и диаграма на съзвездието
• Вграден измервател на оптична мощност
• Поддръжка на Unicable (dSCR) и Wideband
• Акумулаторна батерия 5000 mAh
• Практичен калъф в комплекта

Описание

Универсалният измервателен уред ST-6986 е усъвършенстван инструмент, предназначен за професионални инсталатори на наземни, сателитни и кабелни телевизионни системи. Устройството поддържа стандартите DVB-T/T2, DVB-S/S2 и DVB-C, което го прави изключително гъвкаво решение за ежедневната сервизна работа. Оборудван с голям, ясен 7-инчов LCD дисплей с резолюция 1280 x 720 px, уредът осигурява комфортна работа и прецизен преглед на настройваните канали в реално време. Благодарение на вградения видео декодер за MPEG-2, H.264 и H.265, потребителят може да проверява коректността на приемания сигнал директно на екрана на устройството.

Предимствата на устройството включват усъвършенствани диагностични функции, като спектрален анализ за целия честотен обхват, диаграма на съзвездието и прецизни измервания на параметрите на сигнала: dBμV, C/N, BER и MER. Уредът разполага и с вграден измервател на оптична мощност, което позволява диагностика на оптични инсталации. Автоматичната идентификация на DiSEqC и поддръжката на системи Unicable (dSCR) и Wideband значително ускоряват процеса на конфигуриране на сателитни антени. Солидната конструкция, вградената литиево-йонна батерия с капацитет 5000 mAh и включеният практичен калъф правят ST-6986 идеален спътник за работа на терен, осигурявайки дълго време на работа без необходимост от често зареждане.

Спецификация

Изход и вход

Входове: IEC конектор (Ant), F конектор (LNB), HDMI, AV (mini Jack), Оптичен (SC/FC). Изходи: HDMI, AV (mini Jack), Захранване 12V DC.

Честотен обхват

48 MHz ... 862 MHz (DVB-T/T2/C), 950 MHz ... 2150 MHz (DVB-S/S2).

Ниво на сигнала

-20 ... +80 dBm (DVB-S/S2), -20 ... +80 dBm (DVB-T/T2/C), -40 ... +23 dBm (Измервател на оптична мощност).

Захранване на конвертора

13V / 18V, макс. 400 mA.

Превключване на обхвати

0 / 22 kHz.

Захранване на антената

5V / 12V / 24V @ 100 mA.

DiSEqC

Поддръжка на 1.0, 1.1, 1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband.

Модулация

QPSK/8PSK/16APSK (S/S2), QPSK/16-QAM/64-QAM/256-QAM (T/T2/C).

Актуализация на софтуера

Чрез USB порт. Устройството разполага с вграден мултимедиен интерфейс, който позволява възпроизвеждане на файлове във формати wma, mp3, mp4, avi, jpg, jpeg, bmp, img. Софтуерът позволява усъвършенстван анализ на сигнала, включително изчисляване на ъглите на азимут и елевация за сателитни антени, което е от решаващо значение при прецизната настройка на чиниите. Потребителският интерфейс е интуитивен и многоезичен, което улеснява навигацията през измервателните функции.

Захранване от батерия

Литиево-йонна батерия 7.4V / 5000 mAh.

Мрежово захранване

12V / 1.5A (захранващ адаптер в комплекта).

Консумация на енергия

≤ 10 W.

Избрани характеристики

7-инчов дисплей, измерване на сигнали DVB-T/T2/C/S/S2, декодер MPEG-2/H.264/H.265, спектрален анализ, измерване на dBμV, C/N, BER, MER, вграден измервател на оптична мощност (850-1625 nm).

Поддържани езици

полски, английски, чешки, датски, френски, гръцки, испански, нидерландски, немски, словенски, португалски, руски, турски, унгарски, италиански.

Съдържание

1x Измервателен уред ST-6986

1x Захранващ адаптер 12V/1.5A

1x Защитен калъф

Ръководство за потребителя

Размери, Тегло

Размери на продукта: 59 x 259 x 181 мм (Дълб. x Шир. x Вис.)

Размери на опаковката: 100 x 345 x 300 мм (Дълб. x Шир. x Вис.)

Тегло на продукта: 1170 г

Тегло с опаковката: 3014 г
