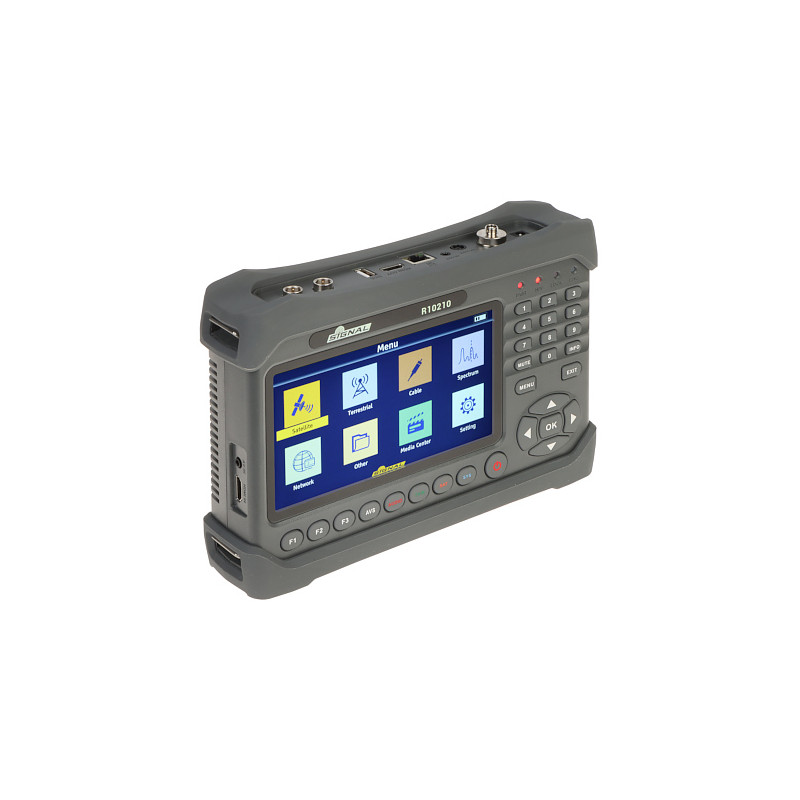

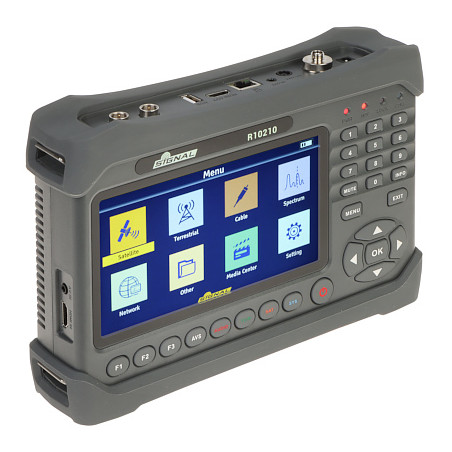

TV SAT Signalmessgerät DVB-T T2 DVB-S S2 DVB-C mit 7 Zoll Display und Spektrumanalysator

Modell: SIGNAL ST-6986

EAN: 6931240040454 SKU: 931040451

• Unterstützung für DVB-T/T2, DVB-S/S2, DVB-C
• 7-Zoll LCD-Display (1280 x 720 px)
• Eingebauter H.265 Videodecoder
• Spektrumanalyse und Konstellationsdiagramm
• Eingebautes optisches Leistungsmessgerät
• Unterstützung für Unicable (dSCR) und Wideband
• 5000 mAh Akku
• Praktische Tasche im Lieferumfang enthalten

Beschreibung

Das Universalmessgerät ST-6986 ist ein fortschrittliches Werkzeug für professionelle Installateure von terrestrischen, Satelliten- und Kabelfernsehsystemen. Das Gerät unterstützt die Standards DVB-T/T2, DVB-S/S2 sowie DVB-C, was es zu einer äußerst vielseitigen Lösung für die tägliche Servicearbeit macht. Ausgestattet mit einem großen, gut lesbaren 7-Zoll LCD-Display mit einer Auflösung von 1280 x 720 px, bietet das Messgerät eine komfortable Bedienung und eine präzise Echtzeit-Vorschau der eingestellten Kanäle. Dank des eingebauten MPEG-2, H.264 und H.265 Videodecoders kann der Benutzer die Signalempfangsqualität direkt auf dem Bildschirm des Geräts überprüfen.

Zu den Vorteilen des Geräts gehören fortschrittliche Diagnosefunktionen wie eine Spektrumanalyse für das gesamte Frequenzband, ein Konstellationsdiagramm sowie präzise Messungen der Signalparameter: dBμV, C/N, BER und MER. Das Messgerät verfügt zudem über ein eingebautes optisches Leistungsmessgerät, das die Diagnose von Glasfaserinstallationen ermöglicht. Die automatische DiSEqC-Identifizierung sowie die Unterstützung von Unicable (dSCR) und Wideband-Systemen beschleunigen den Konfigurationsprozess von Satellitenantennen erheblich. Die robuste Konstruktion, der eingebaute 5000 mAh Li-Ion-Akku und die mitgelieferte praktische Tasche machen das ST-6986 zum idealen Begleiter für den Außeneinsatz und gewährleisten eine lange Betriebsdauer ohne häufiges Aufladen.

Spezifikation

Ausgang und Eingang

Eingänge: IEC-Buchse (Ant), F-Buchse (LNB), HDMI, AV (Mini-Klinke), Glasfaser (SC/FC). Ausgänge: HDMI, AV (Mini-Klinke), 12V DC Stromversorgung.

Frequenzbereich

48 MHz ... 862 MHz (DVB-T/T2/C), 950 MHz ... 2150 MHz (DVB-S/S2).

Signalpegel

-20 ... +80 dBm (DVB-S/S2), -20 ... +80 dBm (DVB-T/T2/C), -40 ... +23 dBm (Optisches Leistungsmessgerät).

LNB-Stromversorgung

13V / 18V, max. 400 mA.

Bandumschaltung

0 / 22 kHz.

Antennenstromversorgung

5V / 12V / 24V @ 100 mA.

DiSEqC

Unterstützung für 1.0, 1.1, 1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband.

Modulation

QPSK/8PSK/16APSK (S/S2), QPSK/16-QAM/64-QAM/256-QAM (T/T2/C).

Software-Update

Über USB-Anschluss. Das Gerät verfügt über eine eingebaute Multimedia-Schnittstelle, die die Wiedergabe von Dateien in den Formaten wma, mp3, mp4, avi, jpg, jpeg, bmp, img ermöglicht. Die Software ermöglicht eine erweiterte Signalanalyse, einschließlich der Berechnung von Azimut- und Elevationswinkeln für Satellitenantennen, was für die präzise Ausrichtung von Satellitenschüsseln entscheidend ist. Die Benutzeroberfläche ist intuitiv und mehrsprachig, was die Navigation durch die Messfunktionen erleichtert.

Batteriestromversorgung

Li-Ion Akku 7.4V / 5000 mAh.

Netzstromversorgung

12V / 1.5A (Netzteil im Lieferumfang enthalten).

Leistungsaufnahme

≤ 10 W.

Ausgewählte Funktionen

7-Zoll Display, Messung von DVB-T/T2/C/S/S2 Signalen, MPEG-2/H.264/H.265 Decoder, Spektrumanalyse, Messung von dBμV, C/N, BER, MER, eingebautes optisches Leistungsmessgerät (850-1625 nm).

Unterstützte Sprachen

Polnisch, Englisch, Tschechisch, Dänisch, Französisch, Griechisch, Spanisch, Niederländisch, Deutsch, Slowenisch, Portugiesisch, Russisch, Türkisch, Ungarisch, Italienisch.

Inhalt

1x Messgerät ST-6986

1x Netzteil 12V/1.5A

1x Schutztasche

Bedienungsanleitung

Abmessungen, Gewicht

Produktabmessungen: 59 x 259 x 181 mm (T x B x H)

Verpackungsabmessungen: 100 x 345 x 300 mm (T x B x H)

Produktgewicht: 1170 g

Gewicht mit Verpackung: 3014 g
