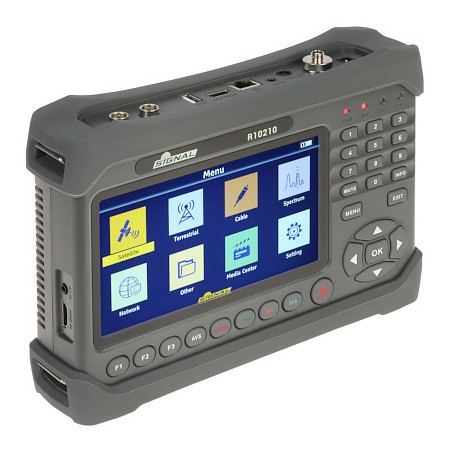

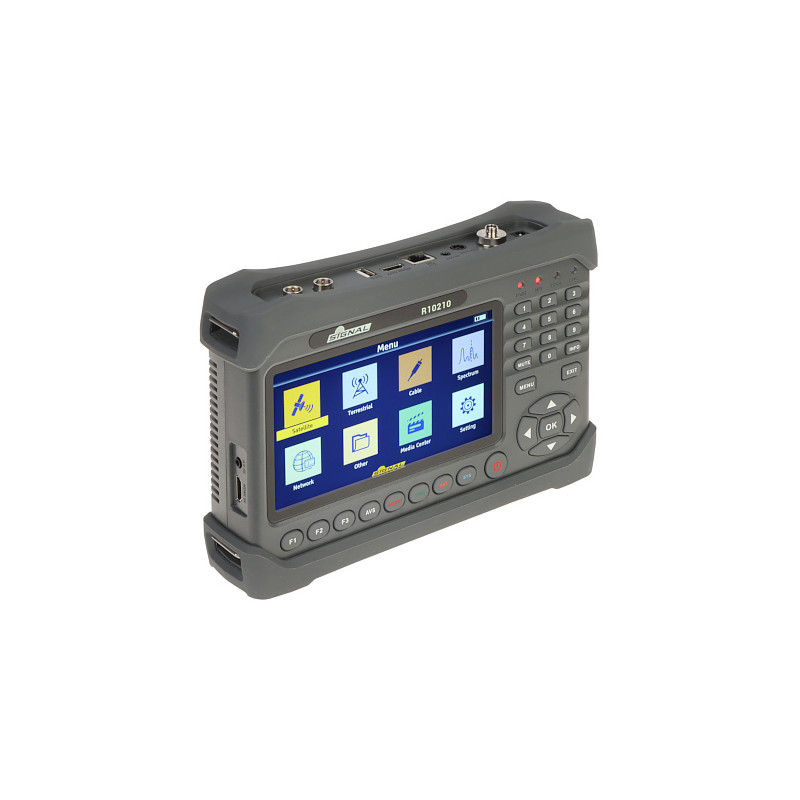

TV/SAT-signalmåler DVB-T/T2 DVB-S/S2 DVB-C med 7-tommers skjerm og spektrumanalysator

Modell: SIGNAL ST-6986

EAN: 6931240040454 SKU: 931040451

• Støtte for DVB-T/T2, DVB-S/S2, DVB-C
• 7-tommers LCD-skjerm (1280 x 720 px)
• Innebygd H.265-videodekoder
• Spektrumanalyse og konstellasjonsdiagram
• Innebygd optisk effektmåler
• Støtte for Unicable (dSCR) og Wideband
• 5000 mAh batteri
• Praktisk etui inkludert

Beskrivelse

Den universelle måleren ST-6986 er et avansert verktøy designet for profesjonelle installatører av bakkenett-, satellitt- og kabel-TV-systemer. Enheten støtter standardene DVB-T/T2, DVB-S/S2 og DVB-C, noe som gjør den til en ekstremt allsidig løsning i det daglige servicearbeidet. Utstyrt med en stor, tydelig 7-tommers LCD-skjerm med en oppløsning på 1280 x 720 px, sikrer måleren komfortabel betjening og presis forhåndsvisning av kanaler i sanntid. Takket være den innebygde videodekoderen for MPEG-2, H.264 og H.265, kan brukeren verifisere korrekt signalmottak direkte på enhetens skjerm. Fordelene med enheten inkluderer avanserte diagnostiske funksjoner som spektrumanalyse for hele frekvensbåndet, konstellasjonsdiagram og presise målinger av signalparametre: dBμV, C/N, BER og MER. Måleren har også en innebygd optisk effektmåler, som muliggjør diagnostikk av fiberoptiske installasjoner. Automatisk DiSEqC-identifisering og støtte for Unicable (dSCR)- og Wideband-systemer fremskynder konfigurasjonsprosessen for satellittantenner betydelig. Den robuste konstruksjonen, det innebygde Li-Ion-batteriet på 5000 mAh og det medfølgende praktiske etuiet gjør ST-6986 til en ideell følgesvenn for feltarbeid, og sikrer lang driftstid uten behov for hyppig lading.

Spesifikasjon

Utgang og inngang

Innganger: IEC-kontakt (Ant), F-kontakt (LNB), HDMI, AV (mini Jack), Fiberoptisk (SC/FC). Utganger: HDMI, AV (mini Jack), 12V DC strømforsyning.

Frekvensområde

48 MHz ... 862 MHz (DVB-T/T2/C), 950 MHz ... 2150 MHz (DVB-S/S2).

Signalnivå

-20 ... +80 dBm (DVB-S/S2), -20 ... +80 dBm (DVB-T/T2/C), -40 ... +23 dBm (Optisk effektmåler).

Omformerspenning

13V / 18V, maks. 400 mA.

Båndbytte

0 / 22 kHz.

Antennestrømforsyning

5V / 12V / 24V @ 100 mA.

DiSEqC

Støtte for 1.0, 1.1, 1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband.

Modulasjon

QPSK/8PSK/16APSK (S/S2), QPSK/16-QAM/64-QAM/256-QAM (T/T2/C).

Programvareoppdatering

Via USB-port. Enheten har et innebygd multimediegrensesnitt som tillater avspilling av filer i formatene wma, mp3, mp4, avi, jpg, jpeg, bmp, img. Programvaren muliggjør avansert signalanalyse, inkludert beregning av asimut- og elevasjonsvinkler for satellittantenner, noe som er avgjørende ved presis justering av parabolantenner. Brukergrensesnittet er intuitivt og flerspråklig, noe som forenkler navigering gjennom målefunksjonene.

Batteristrøm

Li-Ion batteri 7.4V / 5000 mAh.

Nettstrøm

12V / 1.5A (strømforsyning inkludert).

Strømforbruk

≤ 10 W.

Utvalgte funksjoner

7-tommers skjerm, måling av DVB-T/T2/C/S/S2-signaler, MPEG-2/H.264/H.265-dekoder, spektrumanalyse, måling av dBμV, C/N, BER, MER, innebygd optisk effektmåler (850-1625 nm).

Støttede språk

polsk, engelsk, tsjekkisk, dansk, fransk, gresk, spansk, nederlandsk, tysk, slovensk, portugisisk, russisk, tyrkisk, ungarsk, italiensk.

Innhold

1x Måler ST-6986

1x Strømforsyning 12V/1.5A

1x Beskyttelsesetui

Brukermanual

Dimensjoner, Vekt

Produktdimensjoner: 59 x 259 x 181 mm (Dybde x Bredde x Høyde)

Emballasjedimensjoner: 100 x 345 x 300 mm (Dybde x Bredde x Høyde)

Produktvekt: 1170 g

Vekt med emballasje: 3014 g
