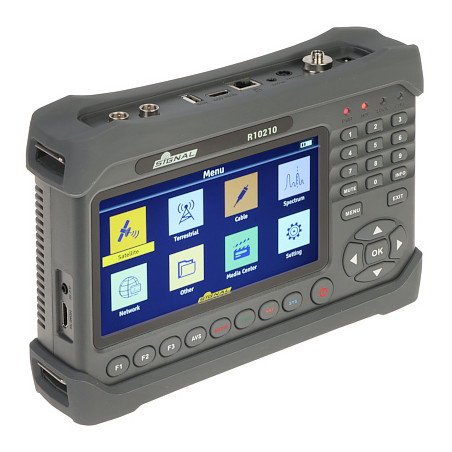

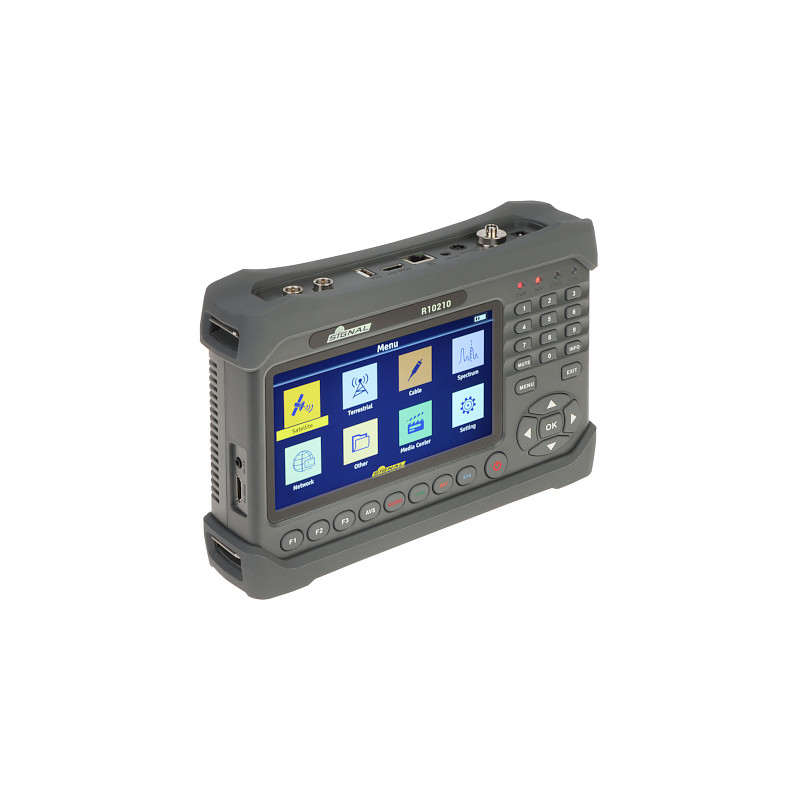

7英寸显示屏和频谱分析仪的DVB-T/T2 DVB-S/S2 DVB-C电视/卫星信号测量仪

型号: SIGNAL ST-6986

EAN: 6931240040454 SKU: 931040451

• 支持 DVB-T/T2, DVB-S/S2, DVB-C
• 7英寸液晶显示屏 (1280 x 720 px)
• 内置 H.265 视频解码器
• 频谱分析和星座图
• 内置光功率计
• 支持 Unicable (dSCR) 和 Wideband
• 5000 mAh 电池
• 附带实用便携包

描述

ST-6986通用测量仪是一款专为地面、卫星和有线电视系统专业安装人员设计的高级工具。该设备支持DVB-T/T2、DVB-S/S2和DVB-C标准，使其成为日常维护工作中极其通用的解决方案。该测量仪配备了7英寸大尺寸、清晰的液晶显示屏，分辨率为1280 x 720像素，确保了操作的舒适性以及对实时频道设置的精确预览。得益于内置的MPEG-2、H.264和H.265视频解码器，用户可以直接在设备屏幕上验证信号接收的正确性。

该设备的优点包括高级诊断功能，如全频段频谱分析、星座图以及精确的信号参数测量：dBμV、C/N、BER和MER。该测量仪还内置了光功率计，可用于光纤安装的诊断。自动DiSEqC识别以及对Unicable (dSCR) 和 Wideband系统的支持，显著加快了卫星天线的配置过程。坚固的结构、内置的5000 mAh锂离子电池以及附带的实用便携包，使ST-6986成为理想的现场工作伴侣，确保了长时间的工作，无需频繁充电。

规格

输出和输入

输入: IEC接口 (Ant), F接口 (LNB), HDMI, AV (mini Jack), 光纤 (SC/FC)。输出: HDMI, AV (mini Jack), 12V DC电源。

频率范围

48 MHz ... 862 MHz (DVB-T/T2/C), 950 MHz ... 2150 MHz (DVB-S/S2)。

信号电平

-20 ... +80 dBm (DVB-S/S2), -20 ... +80 dBm (DVB-T/T2/C), -40 ... +23 dBm (光功率计)。

转换器电源

13V / 18V, 最大 400 mA。

频段切换

0 / 22 kHz。

天线电源

5V / 12V / 24V @ 100 mA。

DiSEqC

支持 1.0, 1.1, 1.2, 0/22 kHz Tone, Unicable (dSCR), Wideband。

调制

QPSK/8PSK/16APSK (S/S2), QPSK/16-QAM/64-QAM/256-QAM (T/T2/C)。

软件更新

通过USB端口。该设备内置多媒体接口，可播放wma、mp3、mp4、avi、jpg、jpeg、bmp、img格式的文件。软件支持高级信号分析，包括计算卫星天线的方位角和仰角，这对于精确调整天线至关重要。用户界面直观且支持多语言，方便测量功能的导航。

电池供电

锂离子电池 7.4V / 5000 mAh。

市电供电

12V / 1.5A (附带电源适配器)。

功耗

≤ 10 W。

主要特点

7英寸显示屏，DVB-T/T2/C/S/S2信号测量，MPEG-2/H.264/H.265解码器，频谱分析，dBμV、C/N、BER、MER测量，内置光功率计 (850-1625 nm)。

支持语言

波兰语、英语、捷克语、丹麦语、法语、希腊语、西班牙语、荷兰语、德语、斯洛文尼亚语、葡萄牙语、俄语、土耳其语、匈牙利语、意大利语。

内容

1x ST-6986 测量仪

1x 12V/1.5A 电源适配器

1x 保护包

用户手册

尺寸, 重量

产品尺寸: 59 x 259 x 181 mm (深 x 宽 x 高)

包装尺寸: 100 x 345 x 300 mm (深 x 宽 x 高)

产品重量: 1170 g

含包装重量: 3014 g
