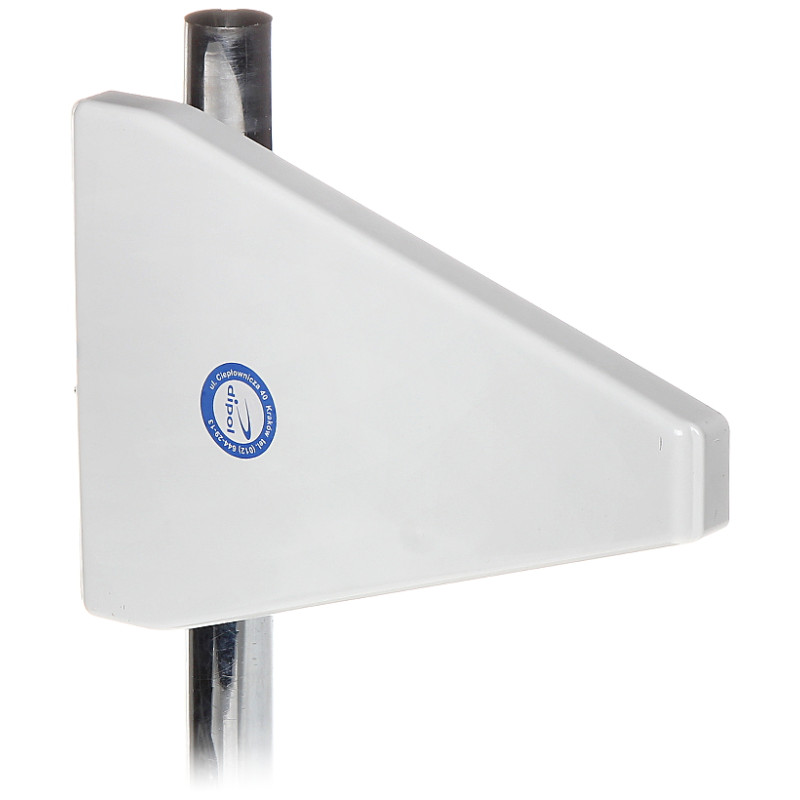

Antena Logarítmica Exterior GSM DCS UMTS HSDPA LTE SMA 10m Cable RF-5 Banda Ampla Direccional

Modelo: Trans-Data ATK-ALP/LTE+SMA/10

EAN: 6931240092026 SKU: 931092025

• Ampla gama de freqüências: 800 - 3000 MHz
• Suporte para tecnologia LTE, GSM, DCS, UMTS e HSDPA
• Alto ganho energético até 9 dBi garantindo um alcance estável
• Cabo de baixa perda RF-5 integrado com 10 metros de comprimento
• Conector SMA compatível com a maioria dos routers e modems
• Possibilidade de operar em polarização vertical e horizontal
• Curto-circuito para corrente contínua (DC) protegendo o dispositivo
• Montagem muito simples e rápida em mastros com diâmetro até 45 mm
• Construção robusta resistente a condições climáticas variáveis
• Ideal para tecnologia MIMO (ao utilizar duas unidades)

Descrição

A antena logarítmica de banda larga é uma solução avançada dedicada aos utilizadores de sistemas de telefonia móvel GSM, DCS, UMTS, HSDPA e redes LTE modernas. O dispositivo foi desenhado para melhorar a qualidade do sinal em locais onde as antenas integradas dos modems são insuficientes. Graças à sua ampla gama de funcionamento de 800 MHz a 3000 MHz, o produto é extremamente versátil e compatível com a maioria dos operadores de telecomunicações.

Especificação

A construção da antena caracteriza-se por uma elevada resistência às condições atmosféricas, o que garante longevidade e um funcionamento sem falhas no exterior de edifícios. A utilização de um cabo de alta qualidade de baixa perda RF-5 com 10 metros de comprimento permite uma montagem livre no mastro, mantendo perdas de sinal mínimas. O conector SMA é o padrão na maioria dos routers domésticos e modems LTE, o que torna a instalação rápida e intuitiva. A fixação robusta ao mastro com um diâmetro de até 45 mm garante estabilidade mesmo durante rajadas fortes de vento. A escolha desta antena é a garantia de um alcance estável e conforto ao trabalhar com multimédia.

A principal vantagem do modelo apresentado é o alto ganho energético de até 9 dBi, o que permite uma ligação estável à internet e a melhoria da qualidade das chamadas de voz, mesmo a uma distância considerável da estação base (BTS). A antena direcional reduz eficazmente as interferências e concentra o feixe de sinal, o que resulta em transferências de dados mais elevadas. Vale a pena salientar que, para o aproveitamento total da tecnologia LTE e tecnologia MIMO, recomenda-se a utilização de duas antenas – uma montada na polarização vertical e a outra na horizontal.

Gama de freqüências

800 MHz ... 3000 MHz (GSM / DCS / UMTS / HSDPA / LTE)

Conectores e cablagem

Tipo de conector: Ficha SMA; Tipo de cabo: RF-5 de baixa perda; Comprimento do cabo: 10 metros

Ganho energético

Máximo de 9 dBi (ganho escalado de acordo com a banda)

Parâmetros elétricos

Impedância: 50 Ω; Coeficiente de onda estacionária VSWR: < 1.7; Curto-circuito para DC: Sim (proteção contra cargas estáticas)

Característica de radiação H

Largura do feixe principal no plano horizontal: 76 °

Característica de radiação V

Largura do feixe principal no plano vertical: 66 °

Polarização

Possibilidade de operar em polarização vertical (Vertical) ou horizontal (Horizontal)

Instalação mecânica

Montagem em mastro; Diâmetro máximo do mastro: 45 mm; Construção logarítmica-periódica

Condições de funcionamento

Uso externo; Resistência a UV e corrosão; Temperatura de funcionamento: ampla gama externa

Dimensões físicas

Largura: 260 mm; Altura: 180 mm; Profundidade: 25 mm

Massa do dispositivo

Peso líquido: 0.31 kg (sem embalagem)

Normas e tecnologias

LTE (Long Term Evolution) até 1 Gb/s; Compatibilidade com 2G, 3G, 4G LTE-A

Aplicação MIMO

Necessárias 2 antenas para rendimento total da rede LTE; montagem cruzada H/V

Garantia

2 anos (24 meses)

Dimensões, Peso

Dimensões do produto: 25 x 260 x 180 mm (Prof. x Larg. x Alt.)

Dimensões da embalagem: 45 x 345 x 345 mm (Prof. x Larg. x Alt.)

Peso do produto: 310 g

Peso com embalagem: 900 g
