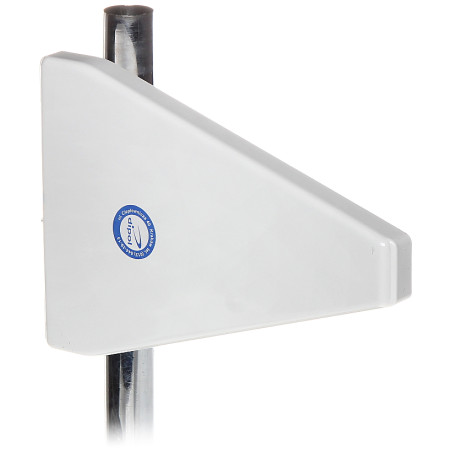

Logaritmisk extern antenn GSM DCS UMTS HSDPA LTE SMA 10m kabel RF-5 bredbandig riktantenn

Modell: Trans-Data ATK-ALP/LTE+SMA/10

EAN: 6931240092026 SKU: 931092025

• Brett frekvensomfång: 800 - 3000 MHz
• Stöd för LTE, GSM, DCS, UMTS och HSDPA-teknik
• Hög antennvinst upp till 9 dBi för stabil täckning
• Inbyggd lågförlustkabel RF-5 med en längd på 10 meter
• SMA-kontakt kompatibel med de flesta routrar och modem
• Möjlighet att arbeta med vertikal och horisontell polarisering
• Kortslutning för likström (DC) som skyddar enheten
• Mycket enkel och snabb montering på mast med diameter upp till 45 mm
• Robust konstruktion som tål varierande väderförhållanden
• Idealisk för MIMO-teknik (vid användning av två enheter)

Beskrivning

En bredbandig logaritmisk antenn är en avancerad lösning avsedd för användare av mobilnätverk som GSM, DCS, UMTS, HSDPA och moderna LTE-nätverk. Enheten är konstruerad för att förbättra signalkvaliteten på platser där modemets inbyggda antenner inte räcker till. Tack vare ett brett arbetsområde från 800 MHz till 3000 MHz är produkten extremt mångsidig och kompatibel med de flesta telekomoperatörer.

Huvudfördelen med den presenterade modellen är den höga antennvinsten på upp till 9 dBi, vilket möjliggör en stabil internetanslutning och förbättrad talkvalitet även på betydande avstånd från basstationen (BTS). Riktantennen reducerar effektivt störningar och fokuserar signalstrålen, vilket resulterar i högre dataöverföringshastigheter. Det bör noteras att för att fullt ut utnyttja LTE- och MIMO-teknik rekommenderas användning av två antenner – en monterad i vertikal polarisering och den andra i horisontell.

Antennens konstruktion kännetecknas av hög väderbeständighet, vilket garanterar lång livslängd och problemfri drift utomhus. Användningen av en högkvalitativ RF-5 lågförlustkabel på 10 meter möjliggör enkel mastmontering samtidigt som signalförlusterna minimeras. SMA-kontakten är standard på de flesta hemma-routrar och LTE-modem, vilket gör installationen snabb och intuitiv. Den solida infästningen för master med en diameter på upp till 45 mm säkerställer stabilitet även vid kraftiga vindbyar. Att välja denna antenn är en garanti för stabil täckning och bekväm medieanvändning.

Specifikation

Frekvensomfång

800 MHz ... 3000 MHz (GSM / DCS / UMTS / HSDPA / LTE)

Kontakter och kablage

Kontakttyp: SMA-hane; Kabeltyp: RF-5 lågförlust; Kabellängd: 10 meter

Antennvinst

Maximalt 9 dBi (skalad vinst beroende på band)

Elektriska parametrar

Impedans: 50 Ω; Stående vågförhållande VSWR: < 1.7; DC-kortslutning: Ja (skydd mot statisk elektricitet)

Strålningskaraktäristik H

Huvudlobens bredd i horisontalplanet: 76 °

Strålningskaraktäristik V

Huvudlobens bredd i vertikalplanet: 66 °

Polarisering

Möjlighet till vertikal (Vertical) eller horisontell (Horizontal) polarisering

Mekanisk installation

Mastmontering; Maximal mastdiameter: 45 mm; Logaritm-periodisk konstruktion

Arbetsförhållanden

Utomhusbruk; UV- och korrosionsbeständig; Arbetstemperatur: brett utomhusintervall

Fysiska mått

Bredd: 260 mm; Höjd: 180 mm; Djup: 25 mm

Enhetens vikt

Nettovikt: 0.31 kg (utan förpackning)

Standarder och teknik

LTE (Long Term Evolution) upp till 1 Gb/s; Kompatibilitet med 2G, 3G, 4G LTE-A

MIMO-användning

2 antenner krävs för full LTE-nätverksprestanda; korsmontering H/V

Garanti

2 år (24 månader)

Innehåll

1x Logaritmisk antenn

1x 10m RF-5 kabel med SMA-kontakt

1x Set med monteringsfästen för mast

Mått, Vikt

Produktmått: 25 x 260 x 180 mm (Dj. x Br. x Hö.)

Förpackningsmått: 45 x 345 x 345 mm (Dj. x Br. x Hö.)

Produktvikt: 310 g

Vikt med förpackning: 900 g

Nedladdningar

• CE-deklaration
• SÄKERHETSÖVERENSSTÄMMELSE
