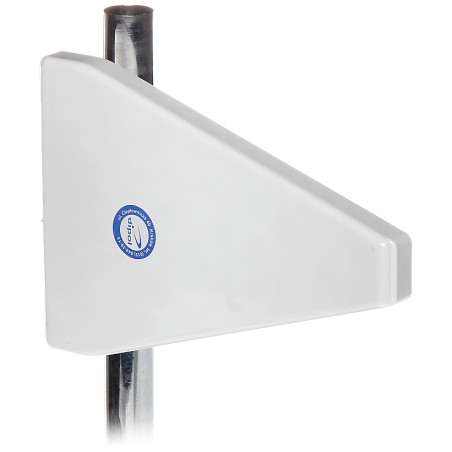

Externe logarithmische GSM DCS UMTS HSDPA LTE SMA Antenne 10m RF-5 Kabel Breitband Richtantenne

Modell: Trans-Data ATK-ALP/LTE+SMA/10

EAN: 6931240092026 SKU: 931092025

• Breiter Frequenzbereich: 800 - 3000 MHz
• Unterstützung für LTE, GSM, DCS, UMTS und HSDPA Technologien
• Hoher Antennengewinn bis zu 9 dBi für stabilen Empfang
• Integriertes verlustarmes RF-5 Kabel mit 10 Metern Länge
• SMA-Anschluss kompatibel mit den meisten Routern und Modems
• Betrieb in vertikaler und horizontaler Polarisation möglich
• Gleichstromkurzschluss (DC) zum Schutz des Geräts
• Sehr einfache und schnelle Montage an einem Mast mit einem Durchmesser von bis zu 45 mm
• Robuste Konstruktion, wetterfest
• Ideal für MIMO-Technologie (bei Verwendung von zwei Einheiten)

Beschreibung

Die Breitband-Logarithmus-Antenne ist eine fortschrittliche Lösung für Nutzer von Mobilfunksystemen wie GSM, DCS, UMTS, HSDPA und modernen LTE-Netzwerken. Das Gerät wurde entwickelt, um die Signalqualität dort zu verbessern, wo die eingebauten Antennen von Modems nicht ausreichen. Dank des weiten Arbeitsbereichs von 800 MHz bis 3000 MHz ist das Produkt äußerst vielseitig und mit den meisten Telekommunikationsanbietern kompatibel.

Spezifikation

Die Antennenkonstruktion zeichnet sich durch eine hohe Wetterbeständigkeit aus, was Langlebigkeit und störungsfreien Betrieb außerhalb von Gebäuden garantiert. Die Verwendung eines hochwertigen, verlustarmen RF-5 Kabels mit 10 Metern Länge ermöglicht eine freie Mastmontage bei minimalen Signalverlusten. Der SMA-Stecker ist Standard bei den meisten Heim-LTE-Routern und -Modems, was die Installation schnell und intuitiv macht. Die solide Befestigung für Masten mit einem Durchmesser von bis zu 45 mm sorgt auch bei starken Windböen für Stabilität. Die Wahl dieser Antenne ist eine Garantie für einen stabilen Empfang und Komfort bei der Arbeit mit Multimedia.

Der Hauptvorteil des vorgestellten Modells ist ein hoher Antennengewinn von bis zu 9 dBi, was eine stabile Internetverbindung ermöglicht und die Qualität von Sprachanrufen selbst in großer Entfernung von der Basisstation (BTS) verbessert. Die Richtantenne reduziert effektiv Störungen und bündelt den Signalstrahl, was zu höheren Datenübertragungsraten führt. Es sei darauf hingewiesen, dass für die volle Nutzung der LTE- und MIMO-Technologie die Verwendung von zwei Antennen empfohlen wird – eine in vertikaler und die andere in horizontaler Polarisation montiert.

Frequenzbereich

800 MHz ... 3000 MHz (GSM / DCS / UMTS / HSDPA / LTE)

Anschlüsse und Verkabelung

Anschlusstyp: SMA-Stecker; Kabeltyp: verlustarmes RF-5; Kabellänge: 10 Meter

Antennengewinn

Maximal 9 dBi (skalierter Gewinn je nach Frequenzband)

Elektrische Parameter

Impedanz: 50 Ω; Stehwellenverhältnis VSWR: < 1.7; DC-Kurzschluss: Ja (Schutz gegen statische Aufladung)

Strahlungscharakteristik H

Hauptstrahlbreite in der horizontalen Ebene: 76 °

Strahlungscharakteristik V

Hauptstrahlbreite in der vertikalen Ebene: 66 °

Polarisation

Betrieb in vertikaler (Vertical) oder horizontaler (Horizontal) Polarisation möglich

Mechanische Installation

Mastmontage; Maximaler Mastdurchmesser: 45 mm; Logarithmisch-periodische Konstruktion

Betriebsbedingungen

Außeneinsatz; UV- und korrosionsbeständig; Betriebstemperatur: weiter Außenbereich

Physikalische Abmessungen

Breite: 260 mm; Höhe: 180 mm; Tiefe: 25 mm

Gerätegewicht

Nettogewicht: 0,31 kg (ohne Verpackung)

Standards und Technologien

LTE (Long Term Evolution) bis zu 1 Gbit/s; Kompatibilität mit 2G, 3G, 4G LTE-A

MIMO-Anwendung

2 Antennen für volle LTE-Netzwerkleistung erforderlich; Kreuzmontage H/V

Garantie

2 Jahre (24 Monate)

Abmessungen, Gewicht

Produktabmessungen: 25 x 260 x 180 mm (T x B x H)

Verpackungsabmessungen: 45 x 345 x 345 mm (T x B x H)

Produktgewicht: 310 g

Gewicht mit Verpackung: 900 g
