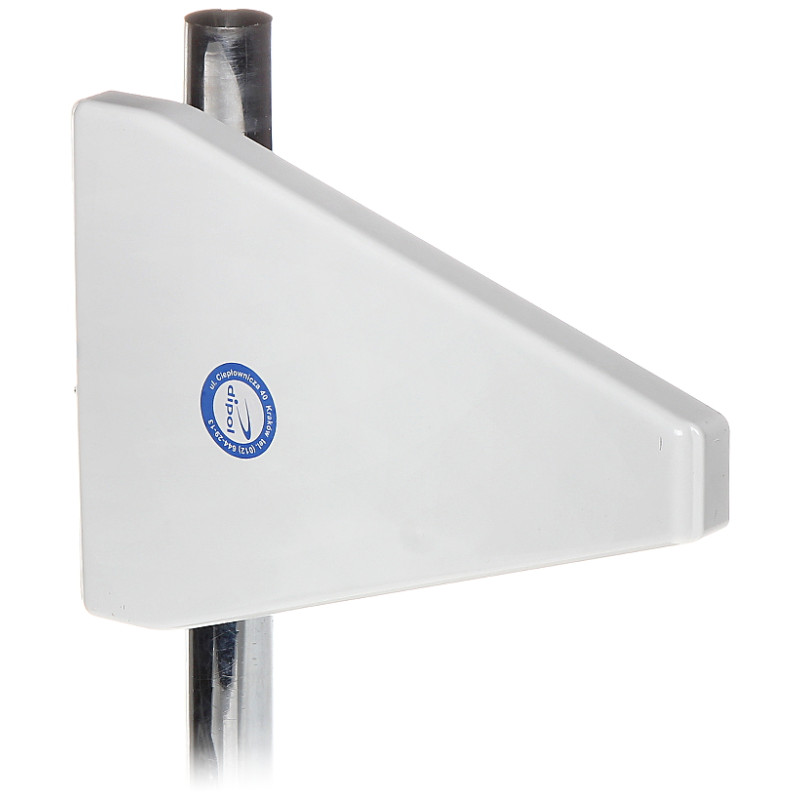

실외 로그 주기 안테나 GSM DCS UMTS HSDPA LTE SMA 10m RF-5 케이블 광대역 지향성

모델: Trans-Data ATK-ALP/LTE+SMA/10

EAN: 6931240092026 SKU: 931092025

• 넓은 주파수 범위: 800 - 3000 MHz
• LTE, GSM, DCS, UMTS 및 HSDPA 기술 지원
• 최대 9 dBi의 높은 에너지 이득으로 안정적인 커버리지 제공
• 내장형 10미터 RF-5 저손실 케이블
• 대부분의 라우터 및 모뎀과 호환되는 SMA 커넥터
• 수직 및 수평 편파 작동 가능
• 장치를 보호하는 DC 단락 회로
• 최대 45 mm 직경의 마스트에 매우 간편하고 빠른 장착 가능
• 변화하는 기상 조건에 강한 내구성 구조
• MIMO 기술에 적합(두 대 사용 시)

설명

광대역 로그 주기 안테나는 GSM, DCS, UMTS, HSDPA 이동통신 시스템 및 현대적인 LTE 네트워크 사용자를 위한 고급 솔루션입니다. 이 장치는 모뎀 내장형 안테나의 성능이 충분하지 않은 곳에서 신호 품질을 개선하도록 설계되었습니다. 800 MHz에서 3000 MHz까지의 넓은 작동 범위 덕분에 이 제품은 매우 다재다능하며 대부분의 통신 사업자와 호환됩니다.

사양

본 모델의 주요 장점은 최대 9 dBi의 높은 에너지 이득으로, 기지국(BTS)으로부터 멀리 떨어진 곳에서도 안정적인 인터넷 연결과 음성 통화 품질 개선을 가능하게 합니다. 지향성 안테나는 효과적으로 간섭을 줄이고 신호 빔을 집중시켜 데이터 전송 속도를 향상합니다. LTE 및 MIMO 기술을 완전히 활용하려면 수직 편파에 하나, 수평 편파에 하나씩 총 두 개의 안테나를 사용하는 것이 권장됩니다.

안테나 구조는 높은 내후성을 특징으로 하며, 건물 외부에서 장기적이고 고장 없는 작동을 보장합니다. 고품질 10미터 RF-5 저손실 케이블을 사용하여 신호 손실을 최소화하면서 자유로운 마스트 장착이 가능합니다. SMA 커넥터는 대부분의 가정용 LTE 라우터 및 모뎀의 표준이며, 빠르고 직관적인 설치를 지원합니다. 직경 45 mm까지의 마스트에 대한 견고한 고정 장치는 강한 바람에도 안정성을 제공합니다. 이 안테나를 선택하면 안정적인 커버리지와 멀티미디어 작업의 쾌적함을 보장받을 수 있습니다.

주파수 범위

800 MHz ... 3000 MHz (GSM / DCS / UMTS / HSDPA / LTE)

커넥터 및 케이블

커넥터 유형: SMA 플러그; 케이블 유형: 저손실 RF-5; 케이블 길이: 10미터

에너지 이득

최대 9 dBi (대역에 따라 스케일링된 이득)

전기적 매개변수

임피던스: 50 Ω; 정재파비 VSWR: < 1.7; DC 단락: 예 (정전기 방지 보호)

H 방사 특성

수평면 주 빔 폭: 76 °

V 방사 특성

수직면 주 빔 폭: 66 °

편파

수직(Vertical) 또는 수평(Horizontal) 편파 작동 가능

기계적 설치

마스트 장착; 최대 마스트 직경: 45 mm; 로그 주기 구조

작동 조건

실외 사용; UV 및 부식 저항; 작동 온도: 넓은 외부 범위

물리적 치수

너비: 260 mm; 높이: 180 mm; 깊이: 25 mm

장치 질량

순중량: 0.31 kg (포장 제외)

표준 및 기술

LTE (Long Term Evolution) 최대 1 Gb/s; 2G, 3G, 4G LTE-A 호환성

MIMO 사용

LTE 네트워크의 전체 성능을 위해 2개의 안테나 필요; H/V 교차 장착

치수, 무게

제품 치수: 25 x 260 x 180 mm (깊이 x 너비 x 높이)

포장 치수: 45 x 345 x 345 mm (깊이 x 너비 x 높이)

제품 무게: 310 g

포장 포함 무게: 900 g
