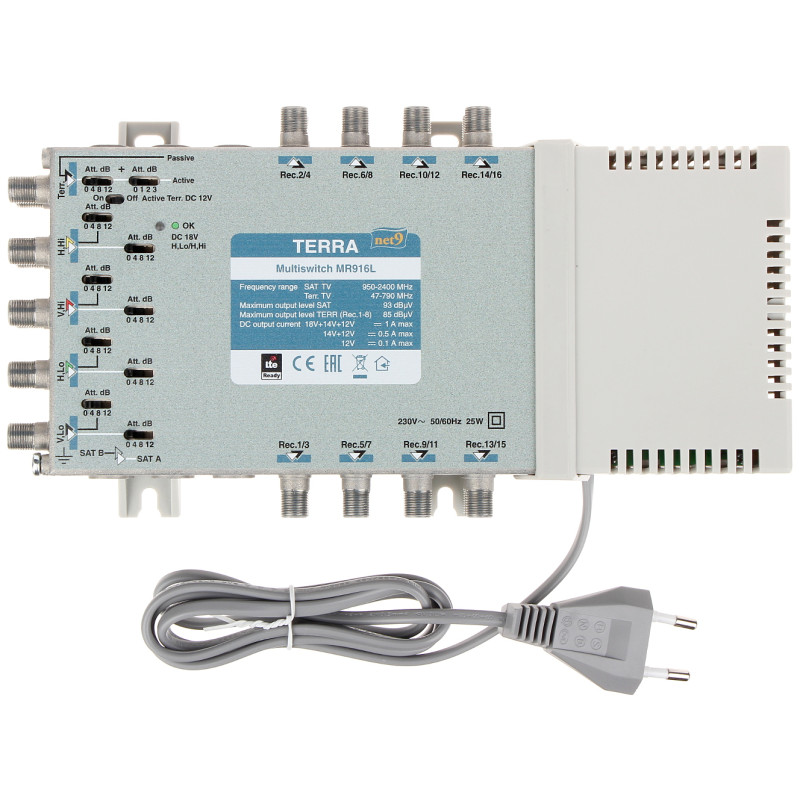

9进16出多路切换器带LTE滤波器DiSEqC 2.0卫星地面波专业安装型

型号: TERRA MR-916L

EAN: 6931240018613 SKU: 931018615

• 支持两个卫星位置 (8个卫星输入)
• 带LTE滤波器的有源地面电视通道
• 内置电缆特性预校正功能
• 支持DiSEqC 2.0协议
• 输入和输出之间的高隔离度 (>30dB)
• 集成230V AC电源适配器
• 支持12V DC前置放大器供电
• 坚固的金属外壳提供屏蔽保护

描述

TERRA MR-916L径向多路切换器是一款专为现代地面和卫星电视集体安装系统设计的专业设备。它是小型到中型系统的理想解决方案，涵盖从几个到几十个用户终端，非常适合独栋住宅、别墅及小型多户住宅。该设备拥有9个输入（8个用于来自两个Quatro高频头的卫星信号，1个用于DVB-T/T2地面电视信号），可将信号分配给16个独立用户。

规格

设备类型

专为星型拓扑安装设计的9输入径向多路切换器。

输入

8x 卫星输入 (950 MHz ... 2400 MHz) 用于两个Quatro高频头; 1x 有源地面输入 (47 MHz ... 790 MHz) 带LTE滤波器; 1x 无源地面输入 (5 MHz ... 862 MHz)。

输出

16x 用户输出，范围 5 MHz ... 2400 MHz，提供对卫星和电视频段的完全访问。

切换信号

通过14 V / 18 V电压、0 Hz / 22 kHz信号及DiSEqC 2.0协议进行控制。

卫星增益

可调增益，带6 dB至14 dB的电缆预校正功能。

电视增益

可调增益，带-1 dB至5 dB的电缆预校正功能。

信号隔离

卫星/卫星输入间: > 30 dB; 卫星输出间: > 30 dB; DVB-T输出间: > 30 dB。

最大卫星输出电平

93 dBµV (符合集体系统标准)。

最大电视输出电平

82 dBµV ... 85 dBµV (确保稳定的地面接收)。

前置放大器供电

可为地面天线通道提供12 V DC电压。

主电源

内置高效230 V AC (50/60 Hz) 开关电源。

接口与控制协议

该设备采用先进的DiSEqC 2.0 (数字卫星设备控制) 通信协议，支持卫星调谐器与多路切换器之间的双向通信。因此，系统可自动识别连接的高频头，并管理两个不同卫星位置（如Astra和Hotbird）的极化 (H/V) 和频段 (Low/High) 切换。该协议确保了与现代数字解码器的完全兼容，实现稳定且快速的频道切换，无延迟。TERRA集成电路中实现的控制逻辑保证了22kHz指令的精确解码，即使在长传输线路下也能消除信号切换错误。

工作条件

专为室内安装设计，适用于干燥通风的环境。

保修

24个月 (2年)，由制造商授权服务中心提供。

内容

1x MR-916L多路切换器

1x 波兰语和英语用户手册

1x 集成电源线

尺寸, 重量

产品尺寸: 52 x 253 x 135 mm (深 x 宽 x 高)

包装尺寸: 60 x 285 x 180 mm (深 x 宽 x 高)

产品重量: 1390 g

包装重量: 1520 g
