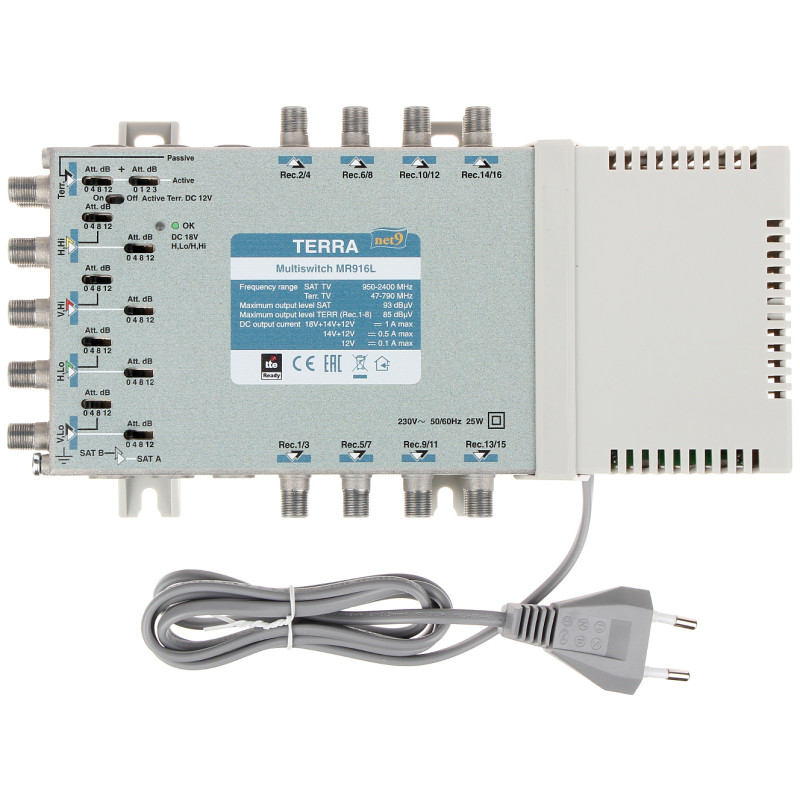

มัลติสวิตช์ 9 อินพุต 16 เอาต์พุต พร้อมตัวกรอง LTE แบบแอคทีฟ DiSEqC 2.0 สำหรับระบบดาวเทียมและ DVB-T ระดับมืออาชีพ

รุ่น: TERRA MR-916L

EAN: 6931240018613 SKU: 931018615

• รองรับตำแหน่งดาวเทียมสองตำแหน่ง (8 อินพุตดาวเทียม)
• ช่องสัญญาณทีวีภาคพื้นดินแบบแอคทีฟพร้อมตัวกรอง LTE
• ระบบชดเชยสัญญาณสายเคเบิลในตัว
• รองรับโปรโตคอล DiSEqC 2.0
• การแยกสัญญาณระหว่างอินพุตและเอาต์พุตสูง (>30dB)
• แหล่งจ่ายไฟในตัว 230V AC
• สามารถจ่ายไฟให้กับพรีแอมป์ 12V DC ได้
• ตัวเครื่องโลหะแข็งแรงทนทานพร้อมระบบป้องกันสัญญาณรบกวน

คำอธิบาย

มัลติสวิตช์แบบเรเดียล TERRA MR-916L เป็นอุปกรณ์ระดับมืออาชีพที่ออกแบบมาสำหรับการติดตั้งระบบทีวีภาคพื้นดินและดาวเทียมส่วนกลางที่ทันสมัย เป็นโซลูชันที่เหมาะสำหรับระบบขนาดเล็กถึงขนาดกลาง ตั้งแต่จุดรับชมไม่กี่จุดไปจนถึงหลายสิบจุด เหมาะอย่างยิ่งสำหรับบ้านเดี่ยว คฤหาสน์ และอาคารพักอาศัยขนาดเล็ก อุปกรณ์มี 9 อินพุต (8 สำหรับสัญญาณดาวเทียมจากหัวรับ Quatro สองตัว และ 1 สำหรับทีวีภาคพื้นดิน DVB-T/T2) และช่วยให้สามารถกระจายสัญญาณไปยังผู้ใช้ได้สูงสุด 16 รายอย่างอิสระ

ข้อดีหลักของรุ่น MR-916L คือระบบชดเชยสัญญาณสายเคเบิลในตัว ซึ่งจะช่วยชดเชยการลดทอนของสายโคแอกเชียลเมื่อความถี่เพิ่มขึ้น ทำให้มั่นใจได้ว่าระดับสัญญาณจะมีความสม่ำเสมอสำหรับผู้ใช้ทุกคน นอกจากนี้ มัลติสวิตช์ยังมาพร้อมกับช่องสัญญาณทีวีภาคพื้นดินแบบแอคทีฟที่มีตัวกรอง LTE ในตัว ซึ่งช่วยกำจัดสัญญาณรบกวนจากเสาส่งสัญญาณโทรศัพท์มือถือ 4G ได้อย่างมีประสิทธิภาพ ตัวเครื่องที่แข็งแรงและแหล่งจ่ายไฟ 230V ในตัวช่วยให้การทำงานมีความเสถียรและติดตั้งได้ง่าย อุปกรณ์รองรับโปรโตคอล DiSEqC 2.0 ซึ่งช่วยให้สามารถสลับสัญญาณระหว่างดาวเทียมได้อย่างราบรื่น การเลือกผลิตภัณฑ์แบรนด์ TERRA คือการลงทุนในคุณภาพระดับสูงสุด ความน่าเชื่อถือ และความทนทานของระบบเสาอากาศในระยะยาว ด้วยการแยกสัญญาณระหว่างอินพุตและเอาต์พุตที่ระดับสูงกว่า 30dB สัญญาณจะไม่ซ้อนทับกัน ส่งผลให้ได้ภาพและเสียงที่คมชัด อุปกรณ์นี้มีอัตราการใช้พลังงานต่ำและมีความทนทานต่อปัจจัยภายนอกสูงเมื่อติดตั้งภายในอาคาร

ข้อมูลจำเพาะ

ประเภทอุปกรณ์

มัลติสวิตช์แบบเรเดียล 9 อินพุต ออกแบบมาสำหรับการติดตั้งแบบดาวกระจาย (Star Topology)

อินพุต

8x อินพุตดาวเทียม (950 MHz ... 2400 MHz) สำหรับหัวรับ Quatro สองตัว; 1x อินพุตภาคพื้นดินแบบแอคทีฟ (47 MHz ... 790 MHz) พร้อมตัวกรอง LTE; 1x อินพุตภาคพื้นดินแบบพาสซีฟ (5 MHz ... 862 MHz)

เอาต์พุต

16x เอาต์พุตสำหรับผู้ใช้ในช่วง 5 MHz ... 2400 MHz ให้การเข้าถึงย่านความถี่ดาวเทียมและทีวีอย่างเต็มรูปแบบ

สัญญาณควบคุม

ควบคุมด้วยแรงดันไฟฟ้า 14 V / 18 V, สัญญาณ 0 Hz / 22 kHz และโปรโตคอล DiSEqC 2.0

อัตราขยายดาวเทียม

อัตราขยายที่ปรับได้พร้อมระบบชดเชยสายเคเบิลในช่วง 6 dB ถึง 14 dB

อัตราขยายทีวี

อัตราขยายที่ปรับได้พร้อมระบบชดเชยสายเคเบิลในช่วง -1 dB ถึง 5 dB

การแยกสัญญาณ

ระหว่างอินพุต SAT/SAT: > 30 dB; ระหว่างเอาต์พุต SAT: > 30 dB; ระหว่างเอาต์พุต DVB-T: > 30 dB

ระดับเอาต์พุตสูงสุดดาวเทียม

93 dBµV (ตามมาตรฐานสำหรับระบบส่วนกลาง)

ระดับเอาต์พุตสูงสุดทีวี

82 dBµV ... 85 dBµV (รับประกันการรับสัญญาณภาคพื้นดินที่เสถียร)

แหล่งจ่ายไฟพรีแอมป์

สามารถจ่ายไฟ 12 V DC ให้กับช่องสัญญาณเสาอากาศภาคพื้นดินได้

แหล่งจ่ายไฟหลัก

แหล่งจ่ายไฟแบบสวิตชิ่งในตัว 230 V AC (50/60 Hz) ที่มีประสิทธิภาพสูง

อินเทอร์เฟซและโปรโตคอลการควบคุม

อุปกรณ์ใช้โปรโตคอลการสื่อสารขั้นสูง DiSEqC 2.0 (Digital Satellite Equipment Control) ซึ่งช่วยให้สามารถสื่อสารแบบสองทางระหว่างเครื่องรับสัญญาณดาวเทียมและมัลติสวิตช์ได้ ระบบจะจดจำหัวรับที่เชื่อมต่อโดยอัตโนมัติและจัดการการสลับขั้ว (H/V) และย่านความถี่ (Low/High) สำหรับตำแหน่งดาวเทียมสองตำแหน่งที่แตกต่างกัน (เช่น Astra และ Hotbird) โปรโตคอลนี้ให้ความเข้ากันได้เต็มรูปแบบกับกล่องรับสัญญาณดิจิทัลสมัยใหม่ ช่วยให้เปลี่ยนช่องได้อย่างรวดเร็วและเสถียรโดยไม่มีความล่าช้า ตรรกะการควบคุมที่ติดตั้งในวงจรรวมของ TERRA รับประกันการถอดรหัสคำสั่ง 22kHz ที่แม่นยำ ซึ่งช่วยขจัดข้อผิดพลาดในการสลับสัญญาณแม้ในสายส่งสัญญาณที่ยาว

สภาพการทำงาน

ออกแบบมาสำหรับการติดตั้งภายในอาคาร ในที่แห้งและมีการระบายอากาศ

การรับประกัน

24 เดือน (2 ปี) โดยศูนย์บริการที่ได้รับอนุญาตจากผู้ผลิต

เนื้อหาในกล่อง

1x มัลติสวิตช์ MR-916L

1x คู่มือการใช้งานภาษาโปแลนด์และภาษาอังกฤษ

1x สายไฟในตัว

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 52 x 253 x 135 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 60 x 285 x 180 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 1390 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 1520 กรัม

ดาวน์โหลด

• ประกาศ CE
• การปฏิบัติตามกฎระเบียบด้านความปลอดภัย
