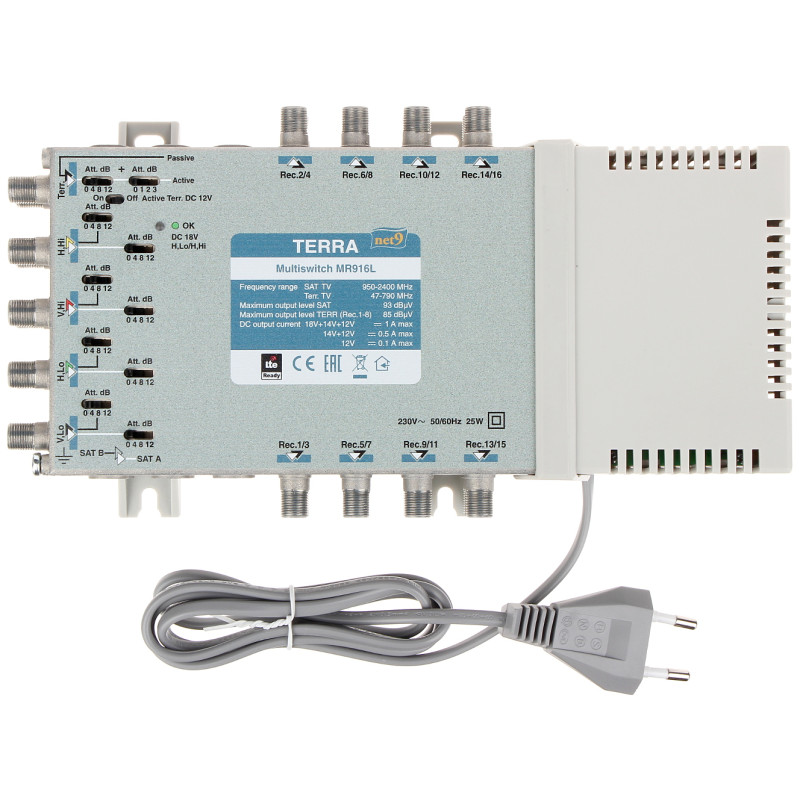

Multiswitch 9 input 16 output aktif penapis LTE DiSEqC 2.0 SAT DVB-T radial profesional pemasangan

Model: TERRA MR-916L

EAN: 6931240018613 SKU: 931018615

• Sokongan untuk dua kedudukan satelit (8 input SAT)
• Laluan televisyen terestrial aktif dengan penapis LTE
• Pembetulan awal ciri kabel terbina dalam
• Sokongan untuk protokol DiSEqC 2.0
• Pengasingan tinggi antara input dan output (>30dB)
• Bekalan kuasa sesalur 230V AC bersepadu
• Keupayaan untuk membekalkan kuasa kepada prapenguat 12V DC
• Perumah logam kukuh yang memastikan perisai

Penerangan

Multiswitch radial TERRA MR-916L ialah peranti profesional yang direka untuk pemasangan sistem televisyen terestrial dan satelit kolektif moden. Ia merupakan penyelesaian ideal untuk sistem kecil dan sederhana yang merangkumi dari beberapa hingga beberapa dozen soket pelanggan, berfungsi dengan sempurna di rumah keluarga tunggal, kediaman, dan bangunan berbilang keluarga yang lebih kecil. Peranti ini mempunyai 9 input (8 untuk isyarat satelit daripada dua penukar Quatro dan 1 untuk televisyen terestrial DVB-T/T2) dan membolehkan pengagihan isyarat kepada 16 pengguna bebas.

Spesifikasi

Jenis peranti

Multiswitch radial 9-input didedikasikan untuk pemasangan dalam topologi bintang.

Input

8x input satelit (950 MHz ... 2400 MHz) untuk dua penukar Quatro; 1x input terestrial aktif (47 MHz ... 790 MHz) dengan penapis LTE; 1x input terestrial pasif (5 MHz ... 862 MHz).

Output

16x output pelanggan dalam julat 5 MHz ... 2400 MHz, menyediakan akses penuh kepada jalur SAT dan TV.

Isyarat pensuisan

Kawalan menggunakan voltan 14 V / 18 V, isyarat 0 Hz / 22 kHz dan protokol DiSEqC 2.0.

Gandaan SAT

Gandaan boleh laras dengan pembetulan awal kabel dalam julat dari 6 dB hingga 14 dB.

Gandaan TV

Gandaan boleh laras dengan pembetulan awal kabel dalam julat dari -1 dB hingga 5 dB.

Pengasingan isyarat

Antara input SAT/SAT: > 30 dB; Antara output SAT: > 30 dB; Antara output DVB-T: > 30 dB.

Tahap output maksimum SAT

93 dBµV (mengikut piawaian untuk sistem kolektif).

Tahap output maksimum TV

82 dBµV ... 85 dBµV (memastikan penerimaan terestrial yang stabil).

Bekalan kuasa prapenguat

Keupayaan untuk membekalkan voltan 12 V DC ke laluan antena terestrial.

Bekalan kuasa utama

Bekalan kuasa pensuisan 230 V AC (50/60 Hz) bersepadu dengan kecekapan tinggi.

Antara Muka dan Protokol Kawalan

Peranti ini menggunakan protokol komunikasi DiSEqC 2.0 (Digital Satellite Equipment Control) termaju, yang membolehkan komunikasi dua hala antara penala satelit dan multiswitch. Terima kasih kepada ini, sistem secara automatik mengecam penukar yang disambungkan dan menguruskan pensuisan polarisasi (H/V) serta jalur (Low/High) untuk dua kedudukan satelit yang berbeza (contohnya Astra dan Hotbird). Protokol ini memastikan keserasian penuh dengan penyahkod digital moden, membolehkan pertukaran saluran yang stabil dan pantas tanpa kelewatan. Logik kawalan yang dilaksanakan dalam litar bersepadu TERRA menjamin penyahkodan tepat arahan 22kHz, yang menghapuskan ralat dalam pensuisan isyarat walaupun pada talian penghantaran yang panjang.

Syarat kerja

Direka untuk pemasangan dalaman, di tempat yang kering dan mempunyai pengudaraan.

Waranti

24 bulan (2 tahun) dilaksanakan oleh perkhidmatan sah pengeluar.

Kandungan

1x Multiswitch MR-916L

1x Manual pengguna dalam bahasa Poland dan Inggeris

1x Kabel kuasa bersepadu

Dimensi, Berat

Dimensi produk: 52 x 253 x 135 mm (Kedalaman x Lebar x Tinggi)

Dimensi pembungkusan: 60 x 285 x 180 mm (Kedalaman x Lebar x Tinggi)

Berat produk: 1390 g

Berat dengan pembungkusan: 1520 g
