9입력 16출력 멀티스위치 활성 LTE 필터 DiSEqC 2.0 SAT DVB-T 방사형 전문 설치용

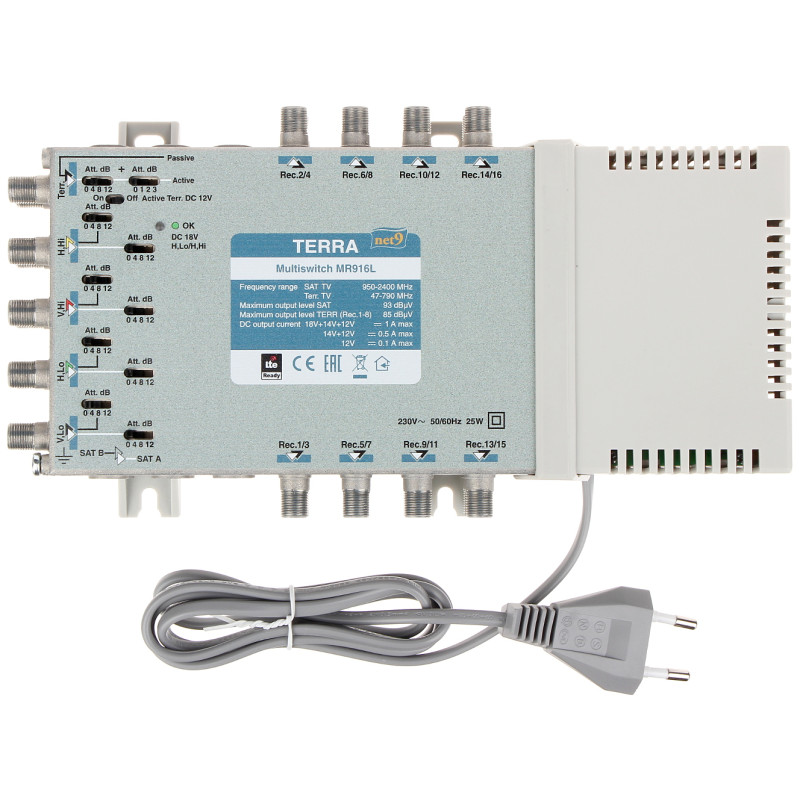

모델: TERRA MR-916L

EAN: 6931240018613 SKU: 931018615

• 두 개의 위성 위치 지원 (8개의 SAT 입력)
• LTE 필터가 포함된 활성 지상파 TV 경로
• 내장형 케이블 특성 사전 보정 기능
• DiSEqC 2.0 프로토콜 지원
• 입력 및 출력 간 높은 분리도 (>30dB)
• 통합 230V AC 전원 공급 장치
• 12V DC 프리앰프 전원 공급 가능
• 차폐 기능을 갖춘 견고한 금속 하우징

설명

TERRA MR-916L 방사형 멀티스위치는 현대적인 지상파 및 위성 TV 공동 설치를 위해 설계된 전문 장비입니다. 이 제품은 소규모에서 중규모 시스템에 이상적인 솔루션으로, 단독 주택, 저택 및 소규모 공동 주택의 수십 개 가입자 단자에 적합합니다. 이 장치는 9개의 입력(두 개의 Quatro LNB에서 나오는 위성 신호용 8개, DVB-T/T2 지상파 TV용 1개)을 갖추고 있으며 16명의 독립적인 사용자에게 신호를 분배할 수 있습니다. MR-916L 모델의 주요 장점은 주파수 증가에 따른 동축 케이블의 감쇠를 보상하는 내장형 케이블 특성 사전 보정 기능으로, 모든 사용자에게 균일한 신호 레벨을 보장합니다. 또한, 이 멀티스위치에는 LTE 필터가 내장된 활성 지상파 TV 경로가 탑재되어 있어 4G 이동통신 송신기에서 발생하는 간섭을 효과적으로 제거합니다. 견고한 하우징과 통합 230V 전원 공급 장치는 안정적인 작동과 쉬운 설치를 보장합니다. 이 장치는 DiSEqC 2.0 프로토콜을 지원하여 위성 간의 원활한 전환을 가능하게 합니다. TERRA 브랜드 제품을 선택하면 최고 품질의 제작, 신뢰성 및 안테나 설치의 장기적인 내구성에 투자하는 것입니다. 30dB 이상의 입력 및 출력 분리도를 통해 신호 중첩이 발생하지 않아 수정처럼 맑은 화질과 음질을 제공합니다. 이 장치는 낮은 전력 소비와 실내 환경에서의 높은 외부 요인 저항성을 특징으로 합니다.

사양

장치 유형

스타 토폴로지 설치를 위한 9입력 방사형 멀티스위치.

입력

8x 위성 입력(950 MHz ... 2400 MHz, 두 개의 Quatro LNB용); 1x 활성 지상파 입력(47 MHz ... 790 MHz, LTE 필터 포함); 1x 수동 지상파 입력(5 MHz ... 862 MHz).

출력

16x 가입자 출력(5 MHz ... 2400 MHz 범위), SAT 및 TV 대역에 대한 전체 액세스 제공.

제어 신호

14 V / 18 V 전압, 0 Hz / 22 kHz 신호 및 DiSEqC 2.0 프로토콜을 통한 제어.

SAT 이득

6 dB에서 14 dB 범위의 케이블 사전 보정이 포함된 조정 가능한 이득.

TV 이득

-1 dB에서 5 dB 범위의 케이블 사전 보정이 포함된 조정 가능한 이득.

신호 분리도

SAT/SAT 입력 간: > 30 dB; SAT 출력 간: > 30 dB; DVB-T 출력 간: > 30 dB.

최대 SAT 출력 레벨

93 dBµV (공동 시스템 표준 준수).

최대 TV 출력 레벨

82 dBµV ... 85 dBµV (안정적인 지상파 수신 보장).

프리앰프 전원 공급

지상파 안테나 경로에 12 V DC 전압 공급 가능.

주 전원 공급

고효율 내장형 230 V AC (50/60 Hz) 스위칭 전원 공급 장치.

인터페이스 및 제어 프로토콜

이 장치는 위성 튜너와 멀티스위치 간의 양방향 통신을 가능하게 하는 고급 DiSEqC 2.0(Digital Satellite Equipment Control) 통신 프로토콜을 사용합니다. 이를 통해 시스템은 연결된 LNB를 자동으로 인식하고 두 개의 서로 다른 위성 위치(예: Astra 및 Hotbird)에 대한 편파(H/V) 및 대역(Low/High) 전환을 관리합니다. 이 프로토콜은 최신 디지털 디코더와의 완벽한 호환성을 보장하여 지연 없이 안정적이고 빠른 채널 전환을 가능하게 합니다. TERRA의 집적 회로에 구현된 제어 로직은 22kHz 명령의 정밀한 디코딩을 보장하여 긴 전송 라인에서도 신호 전환 오류를 제거합니다.

작동 조건

건조하고 환기가 잘 되는 실내 설치용으로 설계되었습니다.

보증

24개월(2년), 제조업체 공인 서비스 센터를 통해 제공.

구성품

1x MR-916L 멀티스위치, 1x 폴란드어 및 영어 사용 설명서, 1x 통합 전원 케이블

치수, 무게

제품 치수: 52 x 253 x 135 mm (깊이 x 너비 x 높이)

포장 치수: 60 x 285 x 180 mm (깊이 x 너비 x 높이)

제품 무게: 1390 g

포장 포함 무게: 1520 g
