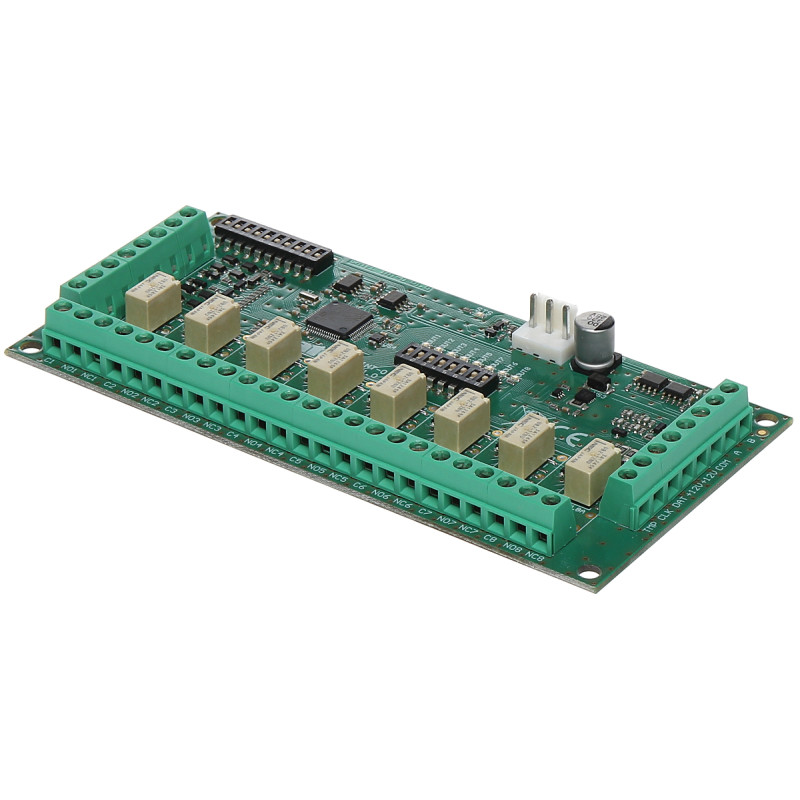

用于INTEGRA VERSA PERFECTA报警主机的8路OC继电器可编程输出扩展模块

型号: SATEL INT-O

EAN: 6931240099193 SKU: 931099196

• 8路可编程有线输出
• 混合结构：OC输出与继电器输出并联
• 兼容INTEGRA、VERSA和PERFECTA报警主机
• 专用TMP防拆输入
• 继电器负载能力高达2A
• +12V电源输出，电流容量2.5A
• RS-485通信总线
• 支持固件升级

描述

INT-O扩展模块是一款高性能扩展模块，可显著增强Satel品牌报警系统的功能。该设备专为与INTEGRA和INTEGRA Plus系列高级报警主机以及VERSA和PERFECTA系统配合使用而设计。通过使用该模块，用户可获得8个额外的全可编程有线输出，这对于实现楼宇自动化项目和复杂的信号系统至关重要。

INT-O扩展模块的最大优势在于其独特的输出结构——八个物理输出中的每一个都同时提供并联的OC（集电极开路）输出和继电器输出。这在安装过程中提供了极大的灵活性，使安装人员能够在快速低电流控制和直接切换大功率设备（如电锁、门驱动器或照明系统）之间进行选择。

该模块通过专用的TMP防拆输入提高了安全性，该输入可监控外壳的完整性，并在任何未经授权的访问尝试时通知主机。该模块具有低功耗和在宽温度范围内工作的稳定性。紧凑的PCB设计使其能够轻松安装在标准的Satel外壳中。选择此产品，即是投资于经过验证的技术，使您的报警系统能够随着控制和保护需求的增长而不断演进。

规格

设备类型

SSWiN系统有线输出扩展模块

兼容性

Satel报警主机：INTEGRA, INTEGRA Plus, VERSA, PERFECTA

输出数量

8个 - 可通过主机完全编程

输出类型

8x OC（集电极开路）及8x继电器（并联）

OC输出负载能力

50 mA / 12 V DC - 低电流控制

继电器切换电流

最大2 A DC（直流）

继电器切换电压

最大24 V DC（直流）

防拆输出

有，用于防拆触点的TMP输入

功耗

静态：36 mA；继电器激活：+16 mA（最大160 mA）

电源

12 V DC (+/- 15%) / 160 mA 最大

辅助电源

用于为探测器供电的+12V输出，容量2.5 A

工作温度

-10 °C ... 55 °C（湿度高达93%）

配置软件

INT-RS485 Soft - Satel专用工具应用程序，可对RS-485总线上的通信参数进行高级配置，并对模块固件进行全面升级。该程序提供诊断功能，允许实时监控输入和输出状态，这对于大型报警系统的维护和调试至关重要。

安装

适用于Satel OPU-1/3/4外壳的标准安装孔

内容

1x INT-O扩展模块

1x 支柱套件

1x 用户手册

尺寸与重量

产品尺寸: 20 x 140 x 68 mm (深 x 宽 x 高)

包装尺寸: 45 x 165 x 85 mm (深 x 宽 x 高)

产品重量: 90 g

包装重量: 125 g
