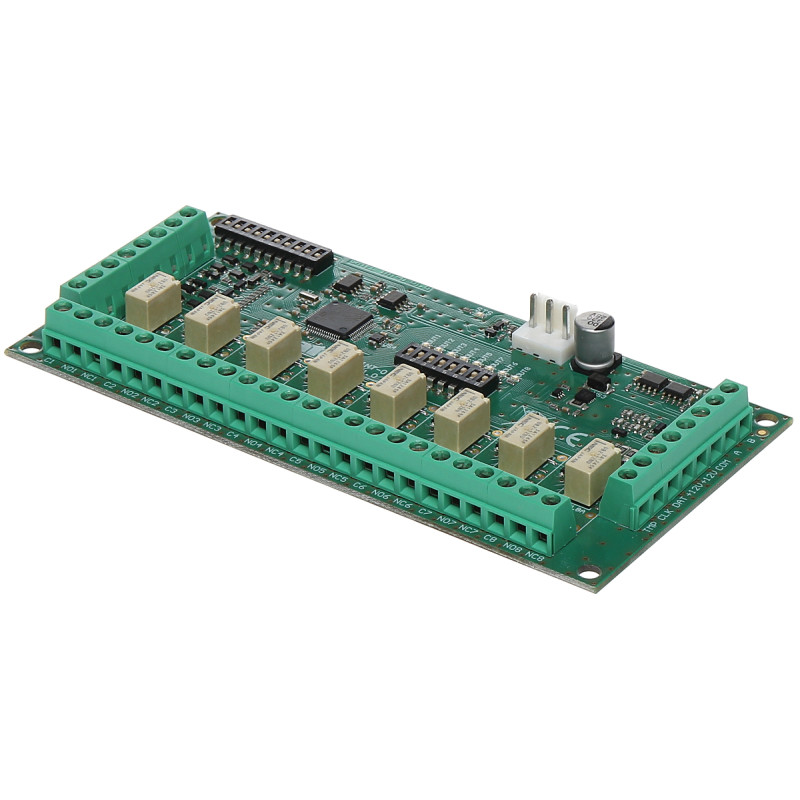

Επέκταση 8 προγραμματιζόμενων εξόδων OC και ρελέ για πίνακες συναγερμού INTEGRA VERSA PERFECTA

Μοντέλο: SATEL INT-O

EAN: 6931240099193 SKU: 931099196

• 8 προγραμματιζόμενες ενσύρματες έξοδοι
• Υβριδική σχεδίαση: έξοδοι OC συνδεδεμένες παράλληλα με εξόδους ρελέ
• Συμβατότητα με πίνακες INTEGRA, VERSA και PERFECTA
• Αποκλειστική είσοδος παραβίασης TMP
• Υψηλή ικανότητα φορτίου ρελέ έως 2A
• Έξοδος τροφοδοσίας +12V με απόδοση 2.5A
• Δίαυλος επικοινωνίας RS-485
• Δυνατότητα αναβάθμισης υλικολογισμικού

Περιγραφή

Η επέκταση INT-O είναι μια μονάδα επέκτασης υψηλής ποιότητας που επιτρέπει τη σημαντική διεύρυνση των δυνατοτήτων των συστημάτων συναγερμού της Satel. Η συσκευή είναι σχεδιασμένη για συνεργασία με προηγμένους πίνακες των σειρών INTEGRA και INTEGRA Plus, καθώς και με τα συστήματα VERSA και PERFECTA. Χάρη στη χρήση αυτής της μονάδας, ο χρήστης αποκτά 8 επιπλέον, πλήρως προγραμματιζόμενες ενσύρματες εξόδους, κάτι που είναι καθοριστικό για την υλοποίηση έργων αυτοματισμού κτιρίων και σύνθετων συστημάτων σηματοδότησης.

Το μεγαλύτερο πλεονέκτημα της επέκτασης INT-O είναι η μοναδική σχεδίαση των εξόδων – καθεμία από τις οκτώ φυσικές εξόδους προσφέρει ταυτόχρονα μια έξοδο τύπου OC (Open Collector) και μια έξοδο ρελέ συνδεδεμένες παράλληλα. Αυτό επιτρέπει τεράστια ευελιξία κατά την εγκατάσταση, δίνοντας στον τεχνικό την επιλογή μεταξύ γρήγορου ελέγχου χαμηλού ρεύματος και άμεσης ενεργοποίησης συσκευών με μεγαλύτερη κατανάλωση ισχύος, όπως ηλεκτρικά κυπρί, μηχανισμοί θυρών ή συστήματα φωτισμού.

Την ασφάλεια της μονάδας ενισχύει η αποκλειστική είσοδος παραβίασης τύπου TMP, η οποία παρακολουθεί την ακεραιότητα του περιβλήματος, ενημερώνοντας τον πίνακα για κάθε προσπάθεια μη εξουσιοδοτημένης πρόσβασης. Η μονάδα χαρακτηρίζεται από χαμηλή κατανάλωση ρεύματος και σταθερότητα λειτουργίας σε ευρύ φάσμα θερμοκρασιών. Η συμπαγής σχεδίαση PCB επιτρέπει την απρόσκοπτη τοποθέτηση σε τυπικά περιβλήματα Satel. Επιλέγοντας αυτό το προϊόν, επενδύετε σε μια δοκιμασμένη τεχνολογία που θα επιτρέψει στο σύστημα συναγερμού σας να εξελιχθεί μαζί με τις αυξανόμενες ανάγκες ελέγχου και προστασίας.

Προδιαγραφές

Τύπος συσκευής

Επέκταση ενσύρματων εξόδων για συστήματα συναγερμού

Συμβατότητα

Πίνακες συναγερμού Satel: INTEGRA, INTEGRA Plus, VERSA, PERFECTA

Αριθμός εξόδων

8 τεμ. - πλήρως προγραμματιζόμενα από τον πίνακα

Τύπος εξόδων

8x OC (Open Collector) και 8x Ρελέ (παράλληλα συνδεδεμένα)

Ικανότητα φορτίου εξόδων OC

50 mA / 12 V DC - έλεγχος χαμηλού ρεύματος

Ρεύμα μεταγωγής ρελέ

Μέγιστο 2 A DC (Συνεχές Ρεύμα)

Τάση μεταγωγής ρελέ

Μέγιστο 24 V DC (Συνεχές Ρεύμα)

Έξοδος παραβίασης

Ναι, είσοδος TMP για επαφή παραβίασης

Κατανάλωση ρεύματος

Ηρεμίας: 36 mA; Ενεργό ρελέ: +16 mA (μέγ. 160 mA)

Τροφοδοσία

12 V DC (+/- 15%) / 160 mA μέγ.

Πρόσθετη τροφοδοσία

Έξοδος +12V με απόδοση 2.5 A για τροφοδοσία ανιχνευτών

Θερμοκρασία λειτουργίας

-10 °C ... 55 °C (υγρασία έως 93%)

Λογισμικό διαμόρφωσης

INT-RS485 Soft - Αποκλειστική εφαρμογή εργαλείων της Satel που επιτρέπει την προηγμένη διαμόρφωση παραμέτρων επικοινωνίας στον δίαυλο RS-485 και την πραγματοποίηση πλήρους αναβάθμισης του υλικολογισμικού (firmware) της μονάδας. Το πρόγραμμα παρέχει διαγνωστικές λειτουργίες που επιτρέπουν την παρακολούθηση της κατάστασης των εισόδων και εξόδων σε πραγματικό χρόνο, κάτι που είναι απαραίτητο κατά τη συντήρηση και την εκκίνηση εκτεταμένων εγκαταστάσεων συναγερμού.

Τοποθέτηση

Τυπικές οπές τοποθέτησης για περιβλήματα Satel OPU-1/3/4

Περιεχόμενα

1x Μονάδα επέκτασης INT-O, 1x Σετ αποστατών, 1x Εγχειρίδιο χρήσης

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 20 x 140 x 68 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 45 x 165 x 85 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 90 g

Βάρος με συσκευασία: 125 g
