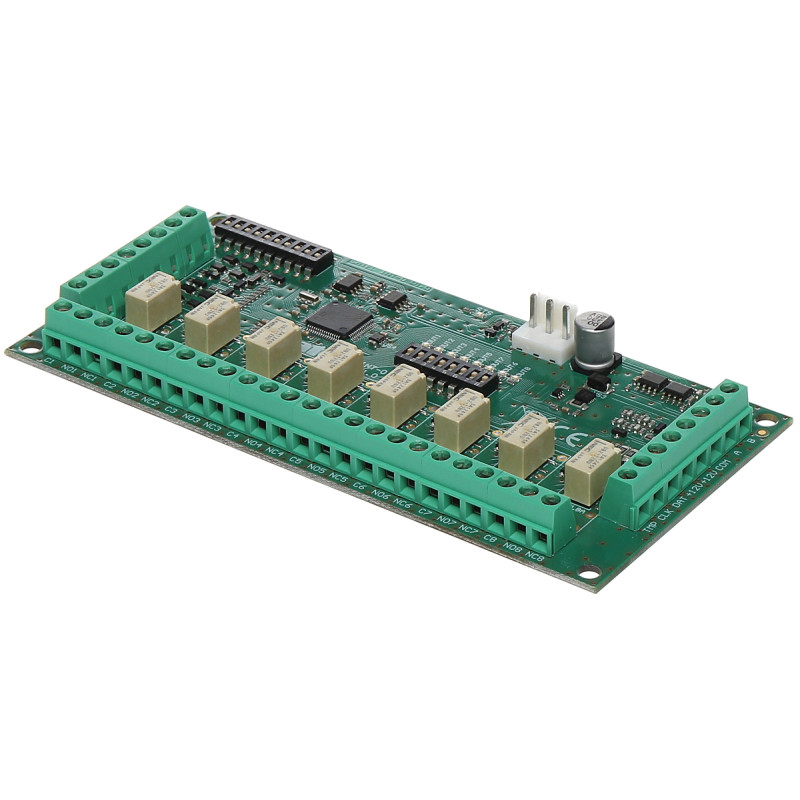

INTEGRA VERSA PERFECTA アラームコントロールパネル用8出力OCリレー拡張モジュール

モデル: SATEL INT-O

EAN: 6931240099193 SKU: 931099196

• 8系統のプログラム可能な有線出力
• ハイブリッド構造: OC出力とリレー出力を並列接続
• INTEGRA、VERSA、PERFECTAコントロールパネルとの互換性
• 専用のTMPタンパー入力
• 最大2Aの高負荷リレー
• 2.5A容量の+12V電源出力
• RS-485通信バス
• ファームウェアアップデート対応

概要

INT-O拡張モジュールは、Satelブランドのアラームシステムの機能を大幅に拡張できるハイエンドな拡張モジュールです。本デバイスは、INTEGRAおよびINTEGRA Plusシリーズの高度なコントロールパネル、ならびにVERSAおよびPERFECTAシステムと連携するように設計されています。このモジュールを使用することで、ユーザーは8系統の追加の完全プログラム可能な有線出力を利用でき、ビルオートメーションプロジェクトや複雑な信号システムの構築に不可欠です。

INT-O拡張モジュールの最大の利点は、出力のユニークな構造にあります。8つの物理出力のそれぞれが、OC（オープンコレクタ）出力とリレー出力を並列に備えています。これにより、設置時の柔軟性が非常に高く、低電流制御による迅速な操作と、電気ストライク、ゲートドライブ、照明システムなどの高消費電力デバイスの直接起動を選択できます。

このモジュールの安全性は、専用のTMPタンパー入力によって強化されており、筐体の整合性を監視し、不正アクセスの試みをコントロールパネルに通知します。本モジュールは、低消費電力と広い温度範囲での安定した動作を特徴としています。コンパクトなPCB設計により、標準的なSatel製筐体への取り付けが容易です。この製品を選択することで、制御と保護のニーズに合わせて進化する、実績のある技術に投資することになります。

仕様

デバイスタイプ

SSWiNシステム用有線出力拡張モジュール

互換性

Satelアラームコントロールパネル: INTEGRA, INTEGRA Plus, VERSA, PERFECTA

出力数

8個 - コントロールパネルから完全にプログラム可能

出力タイプ

8x OC (オープンコレクタ) および 8x リレー (並列接続)

OC出力負荷容量

50 mA / 12 V DC - 低電流制御

リレー切替電流

最大 2 A DC (直流)

リレー切替電圧

最大 24 V DC (直流)

タンパー出力

あり、タンパー接点用TMP入力

消費電流

待機時: 36 mA; リレー動作時: +16 mA (最大 160 mA)

電源

12 V DC (+/- 15%) / 160 mA 最大

補助電源

センサー電源用 2.5 A 容量の +12V 出力

動作温度

-10 °C ... 55 °C (湿度 93% まで)

設定ソフトウェア

INT-RS485 Soft - RS-485バス上の通信パラメータの高度な設定と、モジュールのファームウェアの完全なアップデートを可能にするSatel専用ツールアプリケーション。このプログラムは、入力および出力の状態をリアルタイムで監視する診断機能を提供し、複雑なアラームシステムの保守や試運転に不可欠です。

取り付け

Satel OPU-1/3/4筐体用標準取り付け穴

内容物

1x INT-O拡張モジュール

1x スペーサーセット

1x 取扱説明書

寸法、重量

製品寸法: 20 x 140 x 68 mm (奥行 x 幅 x 高さ)

梱包寸法: 45 x 165 x 85 mm (奥行 x 幅 x 高さ)

製品重量: 90 g

梱包重量: 125 g

ダウンロード

• CE宣言
• 安全コンプライアンス
