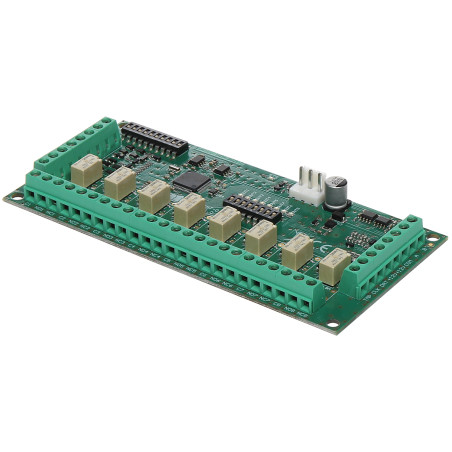

INTEGRA VERSA PERFECTA 알람 제어반용 8개 OC 릴레이 프로그래밍 가능 출력 확장기

모델: SATEL INT-O

EAN: 6931240099193 SKU: 931099196

• 8개의 프로그래밍 가능 유선 출력
• 하이브리드 설계: OC 출력과 릴레이 출력이 병렬로 연결됨
• INTEGRA, VERSA 및 PERFECTA 제어반과 호환
• 전용 TMP 탬퍼 입력
• 최대 2A의 높은 릴레이 부하 용량
• 2.5A 용량의 +12V 전원 출력
• RS-485 통신 버스
• 펌웨어 업데이트 가능

설명

INT-O 확장기는 Satel 브랜드 알람 시스템의 기능을 크게 확장할 수 있는 고급 확장 모듈입니다. 이 장치는 INTEGRA 및 INTEGRA Plus 제품군의 고급 제어반뿐만 아니라 VERSA 및 PERFECTA 시스템과 함께 작동하도록 설계되었습니다. 이 모듈을 사용하면 8개의 추가 완전 프로그래밍 가능 유선 출력을 얻을 수 있으며, 이는 건물 자동화 프로젝트 및 복잡한 신호 시스템을 구현하는 데 필수적입니다.

INT-O 확장기의 가장 큰 장점은 독특한 출력 설계입니다. 8개의 물리적 출력 각각은 OC(Open Collector) 출력과 병렬로 연결된 릴레이 출력을 동시에 제공합니다. 이를 통해 설치 시 엄청난 유연성을 제공하며, 설치자는 저전류 제어와 전기 스트라이크, 게이트 드라이브 또는 조명 시스템과 같이 전력 소비가 큰 장치를 직접 켜는 것 중에서 선택할 수 있습니다.

이 모듈의 보안은 인클로저의 무결성을 모니터링하고 무단 액세스 시도가 있을 때마다 제어반에 알리는 전용 TMP 유형 탬퍼 입력으로 강화됩니다. 이 모듈은 낮은 전력 소비와 넓은 온도 범위에서의 작동 안정성이 특징입니다. 컴팩트한 PCB 설계로 표준 Satel 인클로저에 쉽게 장착할 수 있습니다. 이 제품을 선택하면 제어 및 보호 요구 사항이 증가함에 따라 알람 시스템이 함께 발전할 수 있는 검증된 기술에 투자하는 것입니다.

사양

장치 유형

SSWiN 시스템용 유선 출력 확장기

호환성

Satel 알람 제어반: INTEGRA, INTEGRA Plus, VERSA, PERFECTA

출력 수

8개 - 제어반 수준에서 완전히 프로그래밍 가능

출력 유형

8x OC(Open Collector) 및 8x 릴레이(병렬 연결)

OC 출력 부하 용량

50 mA / 12 V DC - 저전류 제어

릴레이 스위칭 전류

최대 2 A DC(직류)

릴레이 스위칭 전압

최대 24 V DC(직류)

탬퍼 출력

예, 탬퍼 접점용 TMP 입력

전력 소비

대기: 36 mA; 릴레이 활성: +16 mA(최대 160 mA)

전원 공급

12 V DC (+/- 15%) / 최대 160 mA

추가 전원 공급

감지기 전원 공급을 위한 2.5 A 용량의 +12V 출력

작동 온도

-10 °C ... 55 °C (습도 최대 93%)

구성 소프트웨어

INT-RS485 Soft - RS-485 버스의 통신 매개변수를 고급 구성하고 모듈의 전체 펌웨어 업데이트를 수행할 수 있는 전용 Satel 도구 애플리케이션입니다. 이 프로그램은 실시간으로 입력 및 출력 상태를 모니터링할 수 있는 진단 기능을 제공하며, 이는 복잡한 알람 설치를 서비스하고 시운전할 때 필수적입니다.

장착

Satel OPU-1/3/4 인클로저용 표준 장착 구멍

구성품

1x INT-O 확장기 모듈

1x 스페이서 세트

1x 사용 설명서

치수 및 무게

제품 치수: 20 x 140 x 68 mm (깊이 x 너비 x 높이)

포장 치수: 45 x 165 x 85 mm (깊이 x 너비 x 높이)

제품 무게: 90 g

포장 포함 무게: 125 g
