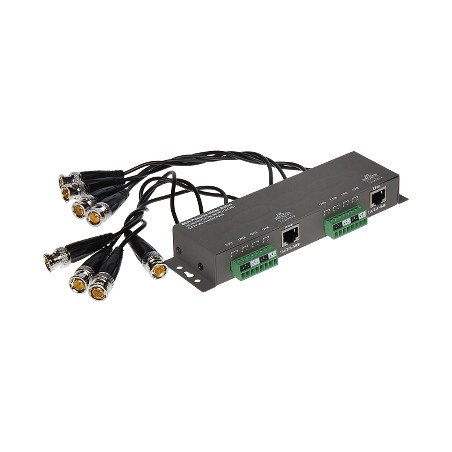

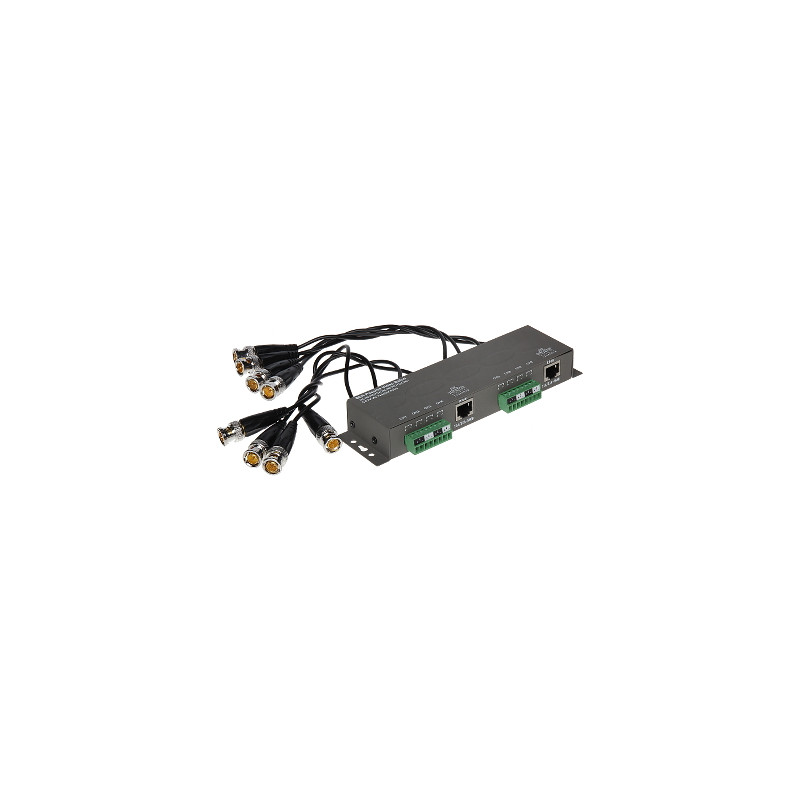

8-канальний пасивний відеотрансформатор AHD CVI TVI CVBS 4K UHD RJ45 BNC металевий корпус дальність 400м

Модель: Delta TR-8M

EAN: 6931240045695 SKU: 931045699

• Підтримка стандартів AHD, HD-CVI, HD-TVI та аналогового CVBS
• Передача 8 відеоканалів через виту пару
• Підтримка роздільної здатності 4K UHD (8 Мп)
• Пасивна конструкція - не потребує додаткового живлення
• Дальність передачі до 400 метрів для сигналу CVBS
• Міцний металевий корпус для захисту від перешкод
• Два типи симетричних роз'ємів: RJ-45 та гвинтові клеми
• Знімні клемні колодки для легкого монтажу
• Ефективне усунення несиметричних перешкод та узгодження імпедансу

Опис

Відеотрансформатор TR-8M — це вдосконалений пасивний пристрій, призначений для професійної передачі відеосигналу за допомогою витої пари (UTP). Це ідеальне рішення для систем моніторингу, які потребують передачі зображення з багатьох камер на значні відстані зі збереженням високої якості зображення та мінімізацією витрат на кабелі. Завдяки використанню TR-8M можна замінити товсті та дорогі коаксіальні кабелі на одну гнучку виту пару категорії 5e або вище.

Головною перевагою пристрою є точне узгодження імпедансу коаксіального кабелю (75 Ом) з імпедансом симетричного кабелю (100 Ом). Цей процес гарантує передачу сигналу без відбиттів і втрат, що є критично важливим у сучасних системах високої роздільної здатності, таких як AHD, HD-CVI та HD-TVI, включаючи стандарти 4K UHD. Пристрій ефективно усуває несиметричні перешкоди, що дозволяє прокладати кабелі у складних електромагнітних умовах.

TR-8M має 8 відеоканалів, що дозволяє обслуговувати до восьми камер одночасно, використовуючи лише дві повні виті пари. Міцний металевий корпус забезпечує не лише механічний захист, а й додаткове екранування від зовнішніх перешкод. Монтаж надзвичайно простий завдяки використанню знімних клемних колодок та роз'ємів RJ-45, що дає інсталятору повну свободу у виборі методу підключення кабелів.

Переваги продукту:

- Підтримка найвищих роздільних здатностей до 8 Мп (4K UHD).

- Можливість передачі сигналу на відстань до 400 метрів для аналогових систем CVBS.

- Економія місця та коштів завдяки використанню витої пари UTP.

- Висока стійкість до перешкод завдяки диференціальній технології.

- Міцний металевий корпус, що гарантує довговічність.

- Гнучкість підключень (RJ-45 або гвинтові клеми).

Специфікація

Відеостандарти

AHD - 5 Мп, HD-CVI - 8 Мп 4K UHD, HD-TVI - 8 Мп 4K UHD, CVBS - PAL, NTSC

Тип пристрою

Пасивний (не потребує живлення)

Кількість каналів

8 шт. Відео

Дальність відео 720p

250 м (UTP кат. 5e)

Дальність відео 1080p

150 м (UTP кат. 5e)

Дальність відео CVBS

400 м (UTP кат. 5e)

Затухання сигналу (пара)

4.43 МГц @ 0.42 дБ, 11 МГц @ 0.64 дБ, 21 МГц @ 0.91 дБ, 38 МГц @ 1.41 дБ, 42 МГц @ 1.53 дБ, 67.5 МГц @ 2.22 дБ

Напруга вх/вих 75 Ом

1 Впп (CVBS)

Розділення між входами

> -50 дБ

Коефіцієнт CMRR

60 дБ @ 5 МГц

Імпеданс роз'ємів

Коаксіальний: 75 Ом, Симетричний: 100 Ом

Тип коаксіального роз'єму

8 x BNC штекер на кабелі

Тип симетричного роз'єму

Кабельні клеми (знімні колодки) / 2 x RJ-45 (8-pin, 4 пари) гніздо

Умови експлуатації

Температура: -10 °C ... 70 °C, Вологість: < 95 %

Програмне забезпечення та інтерфейс

Пристрій є повністю пасивним і не має вбудованого мікропрограмного забезпечення (firmware) або спеціалізованих програм керування. Він працює за принципом фізичного узгодження електричних сигналів, що усуває потребу в програмному налаштуванні, встановленні драйверів або оновленні ПЗ. Це рішення типу Plug & Play, сумісне з будь-яким реєстратором та камерою, що підтримують зазначені стандарти передачі відео. Фізичний інтерфейс включає стандартні гнізда RJ45 та альтернативні гвинтові клеми для максимальної зручності монтажу.

Вміст

1x Відеотрансформатор TR-8M

1x Комплект клемних колодок

Розміри, Вага

Розміри виробу: 25 x 185 x 58 мм (Гл. x Шир. x Вис.)

Розміри упаковки: 40 x 215 x 190 мм (Гл. x Шир. x Вис.)

Вага виробу: 320 г

Вага з упаковкою: 372 г
