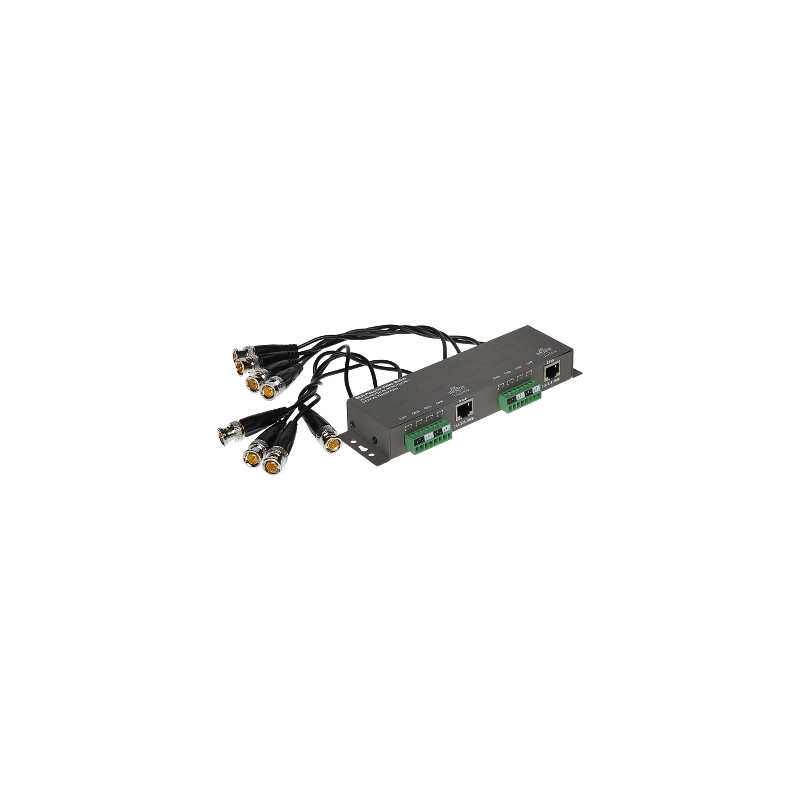

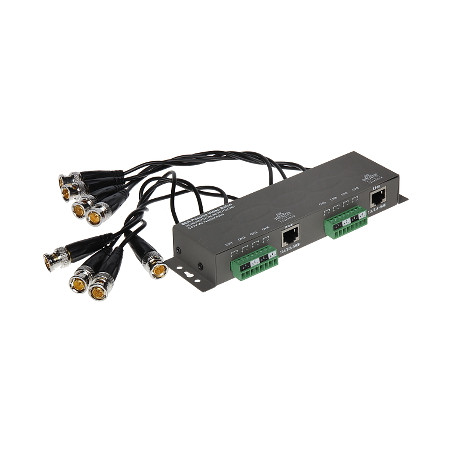

8채널 패시브 비디오 트랜스포머 AHD CVI TVI CVBS 4K UHD RJ45 BNC 금속 하우징 400m 범위 Delta TR-8M
zł158.67
Tax included
TR-8M 비디오 트랜스포머는 트위스티드 페어 케이블(UTP)을 사용하여 비디오 신호를 전문적으로 전송하도록 설계된 고급 패시브 장치입니다. 이는 고화질을 유지하면서 케이블 비용을 최소화하고 여러 대의 카메라에서 장거리로 영상을 전송해야 하는 모니터링 시스템에 이상적인 솔루션입니다. TR-8M을 사용하면 두껍고 비싼 동축 케이블을 유연한 카테고리 5e 이상의 트위스티드 페어 케이블로 대체할 수 있습니다.이 장치의 주요 장점은 동축 케이블(75 Ohm)의 임피던스를 대칭 케이블(100 Ohm)의 임피던스에 정밀하게 맞추는 것입니다. 이 과정은 신호 반사나 손실 없이 전송을 보장하며, 이는 AHD, HD-CVI, HD-TVI 및 4K UHD 표준과 같은 최신 고해상도 시스템에서 매우 중요합니다. 이 장치는 비대칭 간섭을 효과적으로 제거하여 까다로운 전자기 환경에서도 케이블을 배선할 수 있게 합니다.TR-8M은 8개의 비디오 채널을 갖추고 있어 두 개의 완전한 트위스티드 페어 케이블만으로 최대 8대의 카메라를 동시에 지원할 수 있습니다. 견고한 금속 하우징은 기계적 보호뿐만 아니라 외부 간섭에 대한 추가적인 차폐 기능을 제공합니다. 분리형 단자대와 RJ-45 소켓을 사용하여 설치가 매우 간단하며, 설치자는 케이블 연결 방식을 자유롭게 선택할 수 있습니다.제품 장점:- 최대 8 Mpx (4K UHD)의 최고 해상도 지원.- 아날로그 CVBS 시스템의 경우 최대 400미터 거리까지 신호 전송 가능.- UTP 케이블 사용으로 공간 및 비용 절감.- 차동 기술을 통한 높은 간섭 저항성.- 내구성을 보장하는 견고한 금속 하우징.- 연결 유연성 (RJ-45 또는 나사 단자).
8채널 패시브 비디오 트랜스포머 AHD CVI TVI CVBS 4K UHD RJ45 BNC 금속 하우징 400m 범위
모델: Delta TR-8M
EAN: 6931240045695 SKU: 931045699
- AHD, HD-CVI, HD-TVI 및 아날로그 CVBS 표준 지원
- 트위스티드 페어 케이블을 통한 8채널 비디오 전송
- 4K UHD (8 Mpx) 해상도 지원
- 패시브 설계 - 별도의 전원 불필요
- CVBS 신호의 경우 최대 400미터 전송 범위
- 간섭으로부터 보호하는 견고한 금속 하우징
- 두 가지 유형의 대칭 커넥터: RJ-45 및 나사 단자
- 설치가 용이한 분리형 단자대
- 비대칭 간섭의 효과적인 제거 및 임피던스 매칭
설명
TR-8M 비디오 트랜스포머는 트위스티드 페어 케이블(UTP)을 사용하여 비디오 신호를 전문적으로 전송하도록 설계된 고급 패시브 장치입니다. 이는 고화질을 유지하면서 케이블 비용을 최소화하고 여러 대의 카메라에서 장거리로 영상을 전송해야 하는 모니터링 시스템에 이상적인 솔루션입니다. TR-8M을 사용하면 두껍고 비싼 동축 케이블을 유연한 카테고리 5e 이상의 트위스티드 페어 케이블로 대체할 수 있습니다.
이 장치의 주요 장점은 동축 케이블(75 Ohm)의 임피던스를 대칭 케이블(100 Ohm)의 임피던스에 정밀하게 맞추는 것입니다. 이 과정은 신호 반사나 손실 없이 전송을 보장하며, 이는 AHD, HD-CVI, HD-TVI 및 4K UHD 표준과 같은 최신 고해상도 시스템에서 매우 중요합니다. 이 장치는 비대칭 간섭을 효과적으로 제거하여 까다로운 전자기 환경에서도 케이블을 배선할 수 있게 합니다.TR-8M은 8개의 비디오 채널을 갖추고 있어 두 개의 완전한 트위스티드 페어 케이블만으로 최대 8대의 카메라를 동시에 지원할 수 있습니다. 견고한 금속 하우징은 기계적 보호뿐만 아니라 외부 간섭에 대한 추가적인 차폐 기능을 제공합니다. 분리형 단자대와 RJ-45 소켓을 사용하여 설치가 매우 간단하며, 설치자는 케이블 연결 방식을 자유롭게 선택할 수 있습니다.제품 장점:- 최대 8 Mpx (4K UHD)의 최고 해상도 지원.- 아날로그 CVBS 시스템의 경우 최대 400미터 거리까지 신호 전송 가능.- UTP 케이블 사용으로 공간 및 비용 절감.- 차동 기술을 통한 높은 간섭 저항성.- 내구성을 보장하는 견고한 금속 하우징.- 연결 유연성 (RJ-45 또는 나사 단자).사양
비디오 표준
AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC
장치 유형
패시브 (전원 불필요)
채널 수
8개 비디오
720p 비디오 범위
250 m (UTP cat. 5e)
1080p 비디오 범위
150 m (UTP cat. 5e)
CVBS 비디오 범위
400 m (UTP cat. 5e)
신호 감쇠 (쌍)
4.43 MHz @ 0.42 dB, 11 MHz @ 0.64 dB, 21 MHz @ 0.91 dB, 38 MHz @ 1.41 dB, 42 MHz @ 1.53 dB, 67.5 MHz @ 2.22 dB
입/출력 전압 75 Ohm
1 Vpp (CVBS)
입력 간 분리
> -50 dB
CMRR 계수
60 dB @ 5MHz
커넥터 임피던스
동축: 75 Ohm, 대칭: 100 Ohm
동축 커넥터 유형
8 x BNC 케이블 플러그
대칭 커넥터 유형
케이블 단자 (분리형 단자대) / 2 x RJ-45 (8-핀, 4쌍) 소켓
작동 조건
온도: -10 °C ... 70 °C, 습도: < 95 %
소프트웨어 및 인터페이스
이 장치는 완전히 패시브하며 내장 펌웨어나 전용 제어 애플리케이션이 없습니다. 전기 신호를 물리적으로 매칭하는 원리로 작동하므로 소프트웨어 구성, 드라이버 설치 또는 소프트웨어 업데이트가 필요하지 않습니다. 언급된 비디오 전송 표준을 지원하는 모든 레코더 및 카메라와 호환되는 플러그 앤 플레이 솔루션입니다. 물리적 인터페이스에는 표준 RJ45 소켓과 최대의 설치 편의성을 위한 대체 나사 단자가 포함되어 있습니다.
구성품
1x TR-8M 비디오 트랜스포머
1x 단자대 세트
치수, 무게
제품 치수: 25 x 185 x 58 mm (깊이 x 너비 x 높이)
포장 치수: 40 x 215 x 190 mm (깊이 x 너비 x 높이)
제품 무게: 320 g
포장 포함 무게: 372 g
