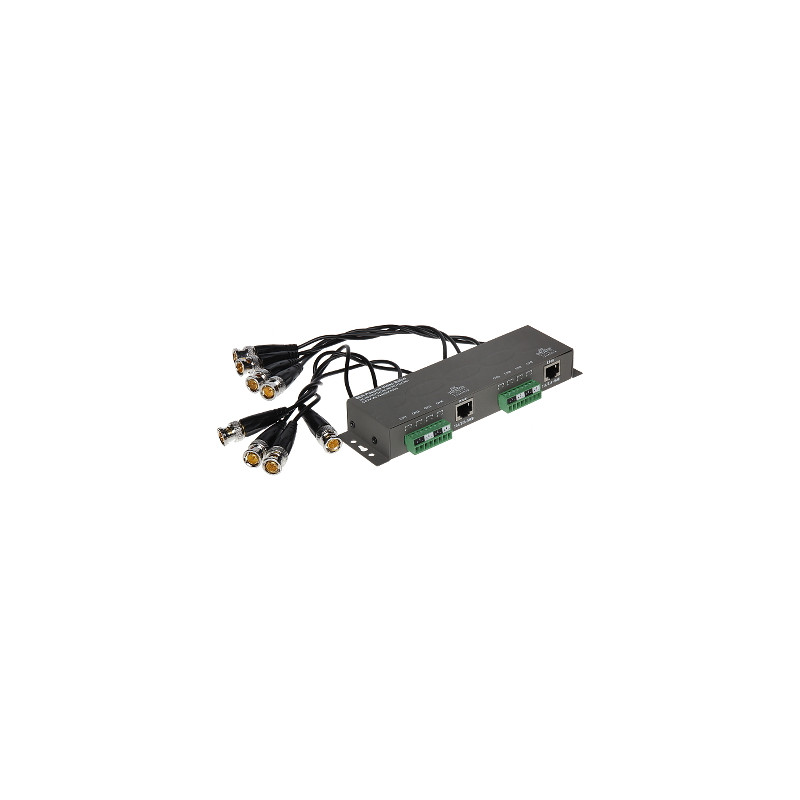

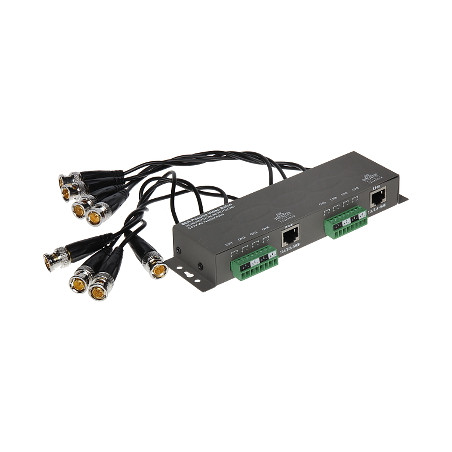

8-kanalinis pasyvus vaizdo transformatorius AHD CVI TVI CVBS 4K UHD RJ45 BNC metalinis korpusas 400m diapazonas Delta TR-8M
158,67 zł
Tax included
TR-8M vaizdo transformatorius yra pažangus, pasyvus įrenginys, skirtas profesionaliam vaizdo signalo perdavimui naudojant vytos poros (UTP) kabelį. Tai idealus sprendimas stebėjimo sistemoms, kurioms reikia perduoti vaizdą iš daugelio kamerų dideliais atstumais, išlaikant aukštą vaizdo kokybę ir sumažinant kabelių montavimo išlaidas. Naudojant TR-8M, storus ir brangius koaksialinius kabelius galima pakeisti vienu lanksčiu 5e ar aukštesnės kategorijos vytos poros kabeliu.
Pagrindinis įrenginio privalumas yra tikslus koaksialinio kabelio impedanso (75 Ohm) suderinimas su simetrinio laido impedansu (100 Ohm). Šis procesas garantuoja signalo perdavimą be atspindžių ir nuostolių, o tai yra itin svarbu šiuolaikinėse didelės raiškos sistemose, tokiose kaip AHD, HD-CVI ir HD-TVI, įskaitant 4K UHD standartus. Įrenginys efektyviai šalina nesimetrinius trukdžius, todėl laidus galima tiesti sudėtingomis elektromagnetinėmis sąlygomis.
TR-8M turi 8 vaizdo kanalus, leidžiančius vienu metu aptarnauti iki aštuonių kamerų naudojant tik du pilnus vytos poros kabelius. Tvirtas metalinis korpusas užtikrina ne tik mechaninę apsaugą, bet ir papildomą ekranavimą nuo išorinių trukdžių. Montavimas yra itin paprastas dėl nuimamų gnybtų juostų ir RJ-45 lizdų, suteikiančių montuotojui visišką laisvę renkantis laidų sujungimo būdą.
Produkto privalumai:
- Aukščiausios raiškos iki 8 Mpx (4K UHD) palaikymas.
- Galimybė perduoti signalą iki 400 metrų atstumu analoginėms CVBS sistemoms.
- Vietos ir kaštų taupymas naudojant UTP vytą porą.
- Didelis atsparumas trukdžiams dėl diferencialinės technologijos.
- Patvarus metalinis korpusas, užtikrinantis ilgaamžiškumą.
- Sujungimų lankstumas (RJ-45 arba sraigtiniai gnybtai).
8-kanalinis pasyvus vaizdo transformatorius AHD CVI TVI CVBS 4K UHD RJ45 BNC metalinis korpusas 400m diapazonas
Modelis: Delta TR-8M
EAN: 6931240045695 SKU: 931045699
- AHD, HD-CVI, HD-TVI ir analoginių CVBS standartų palaikymas
- 8 vaizdo kanalų perdavimas vytos poros kabeliu
- 4K UHD (8 Mpx) raiškos palaikymas
- Pasyvi konstrukcija - nereikalingas papildomas maitinimas
- Perdavimo diapazonas iki 400 metrų CVBS signalui
- Tvirtas metalinis korpusas, apsaugantis nuo trukdžių
- Dviejų tipų simetrinės jungtys: RJ-45 ir sraigtiniai gnybtai
- Nuimamos gnybtų juostos palengvina montavimą
- Efektyvus nesimetrinių trukdžių šalinimas ir impedanso suderinimas
Aprašymas
TR-8M vaizdo transformatorius yra pažangus, pasyvus įrenginys, skirtas profesionaliam vaizdo signalo perdavimui naudojant vytos poros (UTP) kabelį. Tai idealus sprendimas stebėjimo sistemoms, kurioms reikia perduoti vaizdą iš daugelio kamerų dideliais atstumais, išlaikant aukštą vaizdo kokybę ir sumažinant kabelių montavimo išlaidas. Naudojant TR-8M, storus ir brangius koaksialinius kabelius galima pakeisti vienu lanksčiu 5e ar aukštesnės kategorijos vytos poros kabeliu.
Pagrindinis įrenginio privalumas yra tikslus koaksialinio kabelio impedanso (75 Ohm) suderinimas su simetrinio laido impedansu (100 Ohm). Šis procesas garantuoja signalo perdavimą be atspindžių ir nuostolių, o tai yra itin svarbu šiuolaikinėse didelės raiškos sistemose, tokiose kaip AHD, HD-CVI ir HD-TVI, įskaitant 4K UHD standartus. Įrenginys efektyviai šalina nesimetrinius trukdžius, todėl laidus galima tiesti sudėtingomis elektromagnetinėmis sąlygomis.
TR-8M turi 8 vaizdo kanalus, leidžiančius vienu metu aptarnauti iki aštuonių kamerų naudojant tik du pilnus vytos poros kabelius. Tvirtas metalinis korpusas užtikrina ne tik mechaninę apsaugą, bet ir papildomą ekranavimą nuo išorinių trukdžių. Montavimas yra itin paprastas dėl nuimamų gnybtų juostų ir RJ-45 lizdų, suteikiančių montuotojui visišką laisvę renkantis laidų sujungimo būdą.
Produkto privalumai:
- Aukščiausios raiškos iki 8 Mpx (4K UHD) palaikymas.
- Galimybė perduoti signalą iki 400 metrų atstumu analoginėms CVBS sistemoms.
- Vietos ir kaštų taupymas naudojant UTP vytą porą.
- Didelis atsparumas trukdžiams dėl diferencialinės technologijos.
- Patvarus metalinis korpusas, užtikrinantis ilgaamžiškumą.
- Sujungimų lankstumas (RJ-45 arba sraigtiniai gnybtai).
Specifikacija
Vaizdo standartai
AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC
Įrenginio tipas
Pasyvus (nereikalingas maitinimas)
Kanalų skaičius
8 vnt. Vaizdo
Vaizdo diapazonas 720p
250 m (UTP kat. 5e)
Vaizdo diapazonas 1080p
150 m (UTP kat. 5e)
Vaizdo diapazonas CVBS
400 m (UTP kat. 5e)
Signalo slopinimas (pora)
4.43 MHz @ 0.42 dB, 11 MHz @ 0.64 dB, 21 MHz @ 0.91 dB, 38 MHz @ 1.41 dB, 42 MHz @ 1.53 dB, 67.5 MHz @ 2.22 dB
Įėjimo/išėjimo įtampa 75 Ohm
1 Vpp (CVBS)
Atskyrimas tarp įėjimų
> -50 dB
CMRR koeficientas
60 dB @ 5MHz
Jungčių impedansas
Koaksialinis: 75 Ohm, Simetrinis: 100 Ohm
Koaksialinės jungties tipas
8 x BNC kištukas ant laido
Simetrinės jungties tipas
Kabelių gnybtai (nuimamos juostos) / 2 x RJ-45 (8-pin, 4 poros) lizdas
Darbo sąlygos
Temperatūra: -10 °C ... 70 °C, Drėgmė: < 95 %
Programinė įranga ir sąsaja
Įrenginys yra visiškai pasyvus ir neturi įdiegtos programinės įrangos (firmware) ar specialių valdymo programų. Jis veikia fizinio elektrinių signalų suderinimo principu, todėl nereikia programinės konfigūracijos, tvarkyklių diegimo ar programinės įrangos atnaujinimų. Tai „Plug & Play“ tipo sprendimas, suderinamas su bet kokiu įrašymo įrenginiu ir kamera, palaikančia minėtus vaizdo perdavimo standartus. Fizinė sąsaja apima standartinius RJ45 lizdus ir alternatyvius sraigtinius gnybtus maksimaliam montavimo patogumui.
Turinys
1x Vaizdo transformatorius TR-8M
1x Gnybtų juostų komplektas
Matmenys, Svoris
Produkto matmenys: 25 x 185 x 58 mm (Gyl. x Plot. x Aukšt.)
Pakuotės matmenys: 40 x 215 x 190 mm (Gyl. x Plot. x Aukšt.)
Produkto svoris: 320 g
Svoris su pakuote: 372 g
