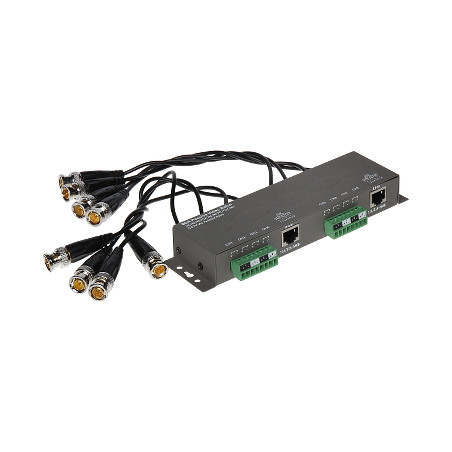

Παθητικός μετασχηματιστής βίντεο 8 καναλιών AHD CVI TVI CVBS 4K UHD RJ45 BNC μεταλλικό περίβλημα εμβέλεια 400m

Μοντέλο: Delta TR-8M

EAN: 6931240045695 SKU: 931045699

• Υποστήριξη προτύπων AHD, HD-CVI, HD-TVI και αναλογικού CVBS
• Μετάδοση 8 καναλιών βίντεο μέσω καλωδίου δικτύου (UTP)
• Υποστήριξη ανάλυσης 4K UHD (8 Mpx)
• Παθητική σχεδίαση - δεν απαιτεί πρόσθετη τροφοδοσία
• Εμβέλεια μετάδοσης έως 400 μέτρα για σήμα CVBS
• Στιβαρό μεταλλικό περίβλημα για προστασία από παρεμβολές
• Δύο τύποι συμμετρικών συνδέσμων: RJ-45 και βιδωτοί ακροδέκτες
• Αποσπώμενες κλέμες για εύκολη εγκατάσταση
• Αποτελεσματική εξάλειψη ασύμμετρων παρεμβολών και προσαρμογή σύνθετης αντίστασης

Περιγραφή

Ο μετασχηματιστής βίντεο TR-8M είναι μια προηγμένη, παθητική συσκευή σχεδιασμένη για την επαγγελματική μετάδοση σήματος βίντεο μέσω καλωδίου δικτύου (UTP). Αποτελεί ιδανική λύση για συστήματα παρακολούθησης που απαιτούν τη μετάδοση εικόνας από πολλές κάμερες σε μεγάλες αποστάσεις, διατηρώντας παράλληλα υψηλή ποιότητα εικόνας και ελαχιστοποιώντας το κόστος καλωδίωσης. Χάρη στη χρήση του TR-8M, είναι δυνατή η αντικατάσταση των παχιών και ακριβών ομοαξονικών καλωδίων με ένα εύκαμπτο καλώδιο δικτύου κατηγορίας 5e ή ανώτερης.

Το κύριο πλεονέκτημα της συσκευής είναι η ακριβής προσαρμογή της σύνθετης αντίστασης του ομοαξονικού καλωδίου (75 Ohm) στη σύνθετη αντίσταση του συμμετρικού καλωδίου (100 Ohm). Αυτή η διαδικασία εγγυάται τη μετάδοση σήματος χωρίς ανακλάσεις και απώλειες, κάτι που είναι κρίσιμο σε σύγχρονα συστήματα υψηλής ανάλυσης όπως AHD, HD-CVI και HD-TVI, συμπεριλαμβανομένων των προτύπων 4K UHD. Η συσκευή εξαλείφει αποτελεσματικά τις ασύμμετρες παρεμβολές, επιτρέποντας την τοποθέτηση καλωδίων σε δύσκολες ηλεκτρομαγνητικές συνθήκες.

Το TR-8M διαθέτει 8 κανάλια βίντεο, επιτρέποντας τη διαχείριση έως και οκτώ καμερών ταυτόχρονα χρησιμοποιώντας μόνο δύο πλήρη καλώδια δικτύου. Το στιβαρό μεταλλικό περίβλημα παρέχει όχι μόνο μηχανική προστασία, αλλά και πρόσθετη θωράκιση έναντι εξωτερικών παρεμβολών. Η εγκατάσταση είναι εξαιρετικά απλή χάρη στη χρήση αποσπώμενων κλεμών και υποδοχών RJ-45, παρέχοντας στον εγκαταστάτη πλήρη ελευθερία στην επιλογή της μεθόδου σύνδεσης των καλωδίων.

Πλεονεκτήματα προϊόντος:

- Υποστήριξη υψηλότερων αναλύσεων έως 8 Mpx (4K UHD).

- Δυνατότητα μετάδοσης σήματος σε απόσταση έως 400 μέτρα για αναλογικά συστήματα CVBS.

- Εξοικονόμηση χώρου και κόστους μέσω της χρήσης καλωδίου UTP.

- Υψηλή αντοχή σε παρεμβολές χάρη στη διαφορική τεχνολογία.

- Ανθεκτικό μεταλλικό περίβλημα που εγγυάται μακροζωία.

- Ευελιξία συνδέσεων (RJ-45 ή βιδωτοί ακροδέκτες).

Προδιαγραφές

Πρότυπα βίντεο

AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC

Τύπος συσκευής

Παθητικό (δεν απαιτεί τροφοδοσία)

Αριθμός καναλιών

8 τεμ. Βίντεο

Εμβέλεια βίντεο 720p

250 m (UTP cat. 5e)

Εμβέλεια βίντεο 1080p

150 m (UTP cat. 5e)

Εμβέλεια βίντεο CVBS

400 m (UTP cat. 5e)

Εξασθένηση σήματος (ζεύγος)

4.43 MHz @ 0.42 dB, 11 MHz @ 0.64 dB, 21 MHz @ 0.91 dB, 38 MHz @ 1.41 dB, 42 MHz @ 1.53 dB, 67.5 MHz @ 2.22 dB

Τάση εισόδου/εξόδου 75 Ohm

1 Vpp (CVBS)

Διαχωρισμός μεταξύ εισόδων

> -50 dB

Συντελεστής CMRR

60 dB @ 5MHz

Σύνθετη αντίσταση συνδέσμων

Ομοαξονική: 75 Ohm, Συμμετρική: 100 Ohm

Τύπος ομοαξονικού συνδέσμου

8 x BNC Αρσενικό σε καλώδιο

Τύπος συμμετρικού συνδέσμου

Καλωδιακοί ακροδέκτες (αποσπώμενες κλέμες) / 2 x RJ-45 (8-pin, 4 ζεύγη) Θηλυκό

Συνθήκες λειτουργίας

Θερμοκρασία: -10 °C ... 70 °C, Υγρασία: < 95 %

Λογισμικό και Διεπαφή

Η συσκευή είναι πλήρως παθητική και δεν διαθέτει ενσωματωμένο υλικολογισμικό (firmware) ή ειδικές εφαρμογές ελέγχου. Λειτουργεί με βάση τη φυσική προσαρμογή των ηλεκτρικών σημάτων, γεγονός που εξαλείφει την ανάγκη για διαμόρφωση λογισμικού, εγκατάσταση προγραμμάτων οδήγησης ή ενημερώσεις λογισμικού. Πρόκειται για λύση Plug & Play, συμβατή με κάθε καταγραφικό και κάμερα που υποστηρίζει τα αναφερόμενα πρότυπα μετάδοσης βίντεο. Η φυσική διεπαφή περιλαμβάνει τυπικές υποδοχές RJ45 και εναλλακτικούς βιδωτούς ακροδέκτες για μέγιστη ευκολία εγκατάστασης.

Περιεχόμενα

1x Μετασχηματιστής βίντεο TR-8M

1x Σετ ακροδεκτών

Διαστάσεις, Βάρος

Διαστάσεις προϊόντος: 25 x 185 x 58 mm (Βάθος x Πλάτος x Ύψος)

Διαστάσεις συσκευασίας: 40 x 215 x 190 mm (Βάθος x Πλάτος x Ύψος)

Βάρος προϊόντος: 320 g

Βάρος με συσκευασία: 372 g
