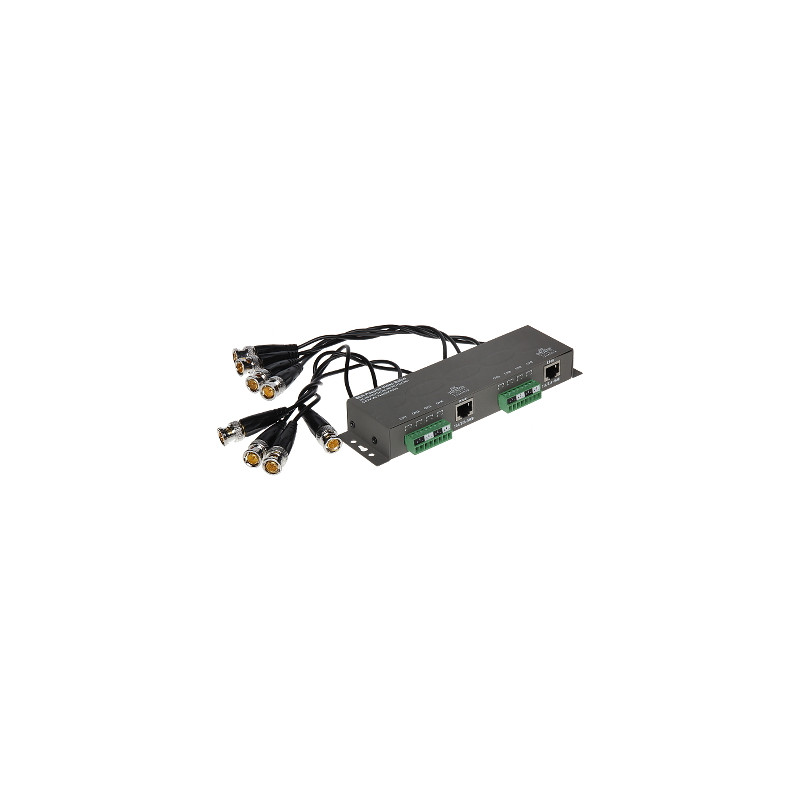

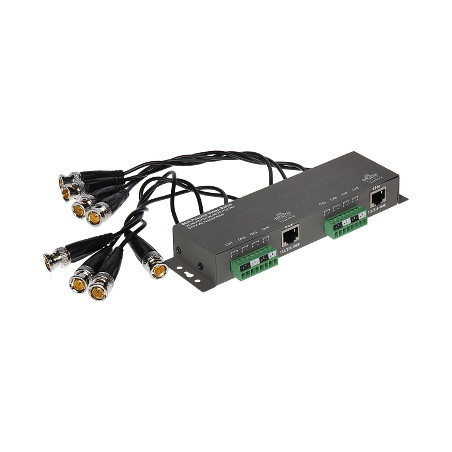

טרנספורמטור וידאו פסיבי 8 ערוצים AHD CVI TVI CVBS 4K UHD RJ45 BNC מארז מתכת טווח 400 מטר

דגם: Delta TR-8M

EAN: 6931240045695 SKU: 931045699

• תמיכה בתקני AHD, HD-CVI, HD-TVI ואנלוגי CVBS
• שידור 8 ערוצי וידאו על גבי כבל רשת
• תמיכה ברזולוציית 4K UHD (8 Mpx)
• מבנה פסיבי - אינו דורש ספק כוח נוסף
• טווח שידור עד 400 מטר עבור אות CVBS
• מארז מתכת חזק להגנה מפני הפרעות
• שני סוגי מחברים סימטריים: RJ-45 ומהדקי הברגה
• פס צבירה נשלף להקלה על ההתקנה
• ביטול יעיל של הפרעות לא סימטריות והתאמת עכבה

תיאור

טרנספורמטור הוידאו TR-8M הוא התקן פסיבי מתקדם המיועד לשידור מקצועי של אות וידאו באמצעות כבל רשת (UTP). זהו פתרון אידיאלי למערכות אבטחה הדורשות העברת תמונה ממספר מצלמות למרחקים משמעותיים תוך שמירה על איכות תמונה גבוהה וצמצום עלויות הכבילה. הודות לשימוש ב-TR-8M, ניתן להחליף כבלים קואקסיאליים עבים ויקרים בכבל רשת גמיש מקטגוריה 5e ומעלה.

היתרון העיקרי של המכשיר הוא התאמה מדויקת של עכבת הכבל הקואקסיאלי (75 Ohm) לעכבת הכבל הסימטרי (100 Ohm). תהליך זה מבטיח העברת אות ללא החזרים או הפסדים, דבר קריטי במערכות מודרניות ברזולוציה גבוהה כגון AHD, HD-CVI ו-HD-TVI, כולל תקני 4K UHD. המכשיר מבטל ביעילות הפרעות לא סימטריות, מה שמאפשר העברת כבלים בתנאים אלקטרומגנטיים קשים.

ל-TR-8M יש 8 ערוצי וידאו, המאפשרים תמיכה בעד שמונה מצלמות בו-זמנית תוך שימוש בשני כבלי רשת מלאים בלבד. מארז המתכת החזק מספק לא רק הגנה מכנית, אלא גם סיכוך נוסף מפני הפרעות חיצוניות. ההתקנה פשוטה ביותר הודות לשימוש בפסי צבירה נשלפים ושקעי RJ-45, המעניקים למתקין חופש מלא בבחירת שיטת חיבור הכבלים.

יתרונות המוצר:

- תמיכה ברזולוציות הגבוהות ביותר עד 8 Mpx (4K UHD).

- אפשרות להעברת אות למרחק של עד 400 מטר עבור מערכות אנלוגיות CVBS.

- חיסכון במקום ובעלויות הודות לשימוש בכבל UTP.

- עמידות גבוהה להפרעות הודות לטכנולוגיה דיפרנציאלית.

- מארז מתכת עמיד המבטיח אריכות ימים.

- גמישות בחיבורים (RJ-45 או מהדקי הברגה).

מפרט

תקני וידאו

AHD - 5 Mpx, HD-CVI - 8 Mpx 4K UHD, HD-TVI - 8 Mpx 4K UHD, CVBS - PAL, NTSC

סוג מכשיר

פסיבי (לא דורש ספק כוח)

מספר ערוצים

8 יח' וידאו

טווח וידאו 720p

250 מטר (UTP cat. 5e)

טווח וידאו 1080p

150 מטר (UTP cat. 5e)

טווח וידאו CVBS

400 מטר (UTP cat. 5e)

ניחות אות (זוג)

4.43 MHz @ 0.42 dB, 11 MHz @ 0.64 dB, 21 MHz @ 0.91 dB, 38 MHz @ 1.41 dB, 42 MHz @ 1.53 dB, 67.5 MHz @ 2.22 dB

מתח כניסה/יציאה 75 Ohm

1 Vpp (CVBS)

הפרדה בין כניסות

> -50 dB

מקדם CMRR

60 dB @ 5MHz

עכבת מחברים

קואקסיאלי: 75 Ohm, סימטרי: 100 Ohm

סוג מחבר קואקסיאלי

8 x BNC תקע על כבל

סוג מחבר סימטרי

מהדקי כבלים (פסי צבירה נשלפים) / 2 x RJ-45 (8-pin, 4 זוגות) שקע

תנאי עבודה

טמפרטורה: -10 °C ... 70 °C, לחות: < 95 %

תוכנה וממשק

המכשיר פסיבי לחלוטין ואינו כולל קושחה (firmware) מובנית או אפליקציות שליטה ייעודיות. הוא פועל על בסיס התאמה פיזית של אותות חשמליים, מה שמבטל את הצורך בהגדרות תוכנה, התקנת דרייברים או עדכוני תוכנה. זהו פתרון מסוג Plug & Play, התואם לכל מקליט ומצלמה התומכים בתקני שידור הוידאו המפורטים. הממשק הפיזי כולל שקעי RJ45 סטנדרטיים ומהדקי הברגה חלופיים לנוחות התקנה מרבית.

תוכן

1x טרנספורמטור וידאו TR-8M

1x סט פסי צבירה

מידות, משקל

מידות המוצר: 25 x 185 x 58 מ"מ (עומק x רוחב x גובה)

מידות האריזה: 40 x 215 x 190 מ"מ (עומק x רוחב x גובה)

משקל המוצר: 320 גרם

משקל עם אריזה: 372 גרם
