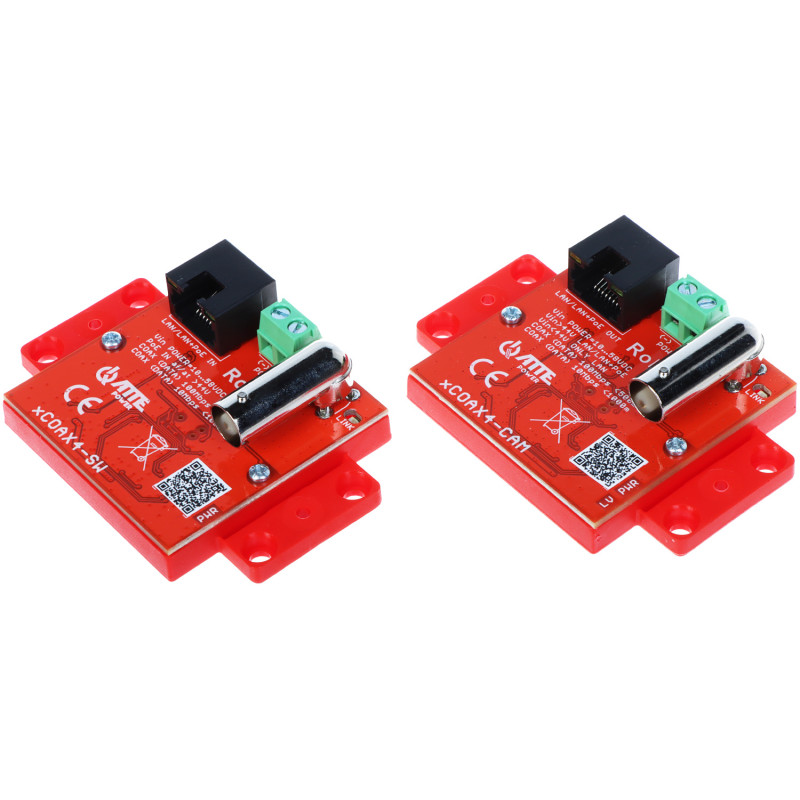

ชุดตัวแปลงอีเทอร์เน็ตและ PoE ผ่านสายโคแอกเชียลสำหรับระบบกล้องวงจรปิด IP EOC

รุ่น: ATTE XCOAX4-SET

EAN: 6931240040898 SKU: 931040890

• ชุดตัวแปลง 2 ชิ้นสำหรับการส่งสัญญาณ IP ผ่านสายโคแอกเชียล
• ระยะการส่งข้อมูลและพลังงานสูงสุด 1,000 เมตร
• รองรับมาตรฐาน PoE 802.3af, 802.3at และ Passive PoE
• กำลังไฟขาออก PoE สูงสุด 60W (มาตรฐาน 802.3bt) เมื่อใช้แหล่งจ่ายไฟที่เหมาะสม
• ความโปร่งใสของเครือข่ายเต็มรูปแบบ ไม่จำเป็นต้องกำหนดค่า
• ฟังก์ชัน Watchdog ในตัวสำหรับตรวจสอบสถานะการเชื่อมต่อ
• ระบบป้องกันไฟกระชากสำหรับพอร์ต LAN และ BNC
• ไฟ LED แสดงสถานะพลังงานและการส่งข้อมูล
• สามารถจ่ายไฟจาก PoE Switch หรือแหล่งจ่ายไฟ DC ภายนอก
• ใช้พลังงานต่ำมากสำหรับทั้งชุด

คำอธิบาย

ชุด XCOAX4-SET เป็นโซลูชันทางเทคโนโลยีขั้นสูงที่ออกแบบมาสำหรับการส่งข้อมูลอีเทอร์เน็ตและพลังงาน PoE โดยใช้สายโคแอกเชียล 75 โอห์มแบบดั้งเดิม อุปกรณ์ประกอบด้วยโมดูลสองตัวคือตัวส่งสัญญาณ xCOAX4-SW และตัวรับสัญญาณ xCOAX4-CAM ซึ่งทำงานร่วมกันเป็นบริดจ์เครือข่ายที่มีประสิทธิภาพ นี่เป็นตัวเลือกที่เหมาะสำหรับสถานการณ์ที่การอัปเกรดการติดตั้งแบบอะนาล็อกเดิมไปเป็นระบบ IP ทำได้ยากเนื่องจากไม่สามารถเปลี่ยนสายเคเบิลได้

ข้อดีของอุปกรณ์รวมถึงระยะการส่งสัญญาณที่กว้างขวางซึ่งสามารถสูงถึง 1,000 เมตรเมื่อใช้สายโคแอกเชียลคุณภาพดี ซึ่งเหนือกว่าข้อจำกัดมาตรฐานของสายแลน (100 เมตร) โมดูล xCOAX4-SW ใช้พลังงานจาก PoE Switch ใดก็ได้ (มาตรฐาน 802.3af/at หรือ Passive) หรือจากขั้วต่อสายไฟ ซึ่งให้ความยืดหยุ่นอย่างมากในการออกแบบระบบ โมดูล xCOAX4-CAM ที่ติดตั้งที่กล้องจะรับพลังงานและข้อมูลและส่งต่อไปยังอุปกรณ์ปลายทาง

ข้อดีที่สำคัญอีกประการหนึ่งคือความโปร่งใสเต็มรูปแบบสำหรับเครือข่าย ทำให้ชุดอุปกรณ์นี้มองไม่เห็นสำหรับอุปกรณ์เครือข่ายอื่นและไม่จำเป็นต้องมีการกำหนดค่า IP ที่ซับซ้อน ด้วยฟังก์ชัน Plug & Play การติดตั้งจึงทำได้เพียงแค่เชื่อมต่อสายเคเบิล ระบบมีลักษณะการใช้พลังงานต่ำและความเสถียรในการทำงานสูงมาก ทำให้เป็นส่วนประกอบที่เชื่อถือได้ของระบบกล้องวงจรปิด IP ระดับมืออาชีพ ขนาดกะทัดรัดของโมดูลทั้งสองช่วยให้ติดตั้งในกล่องไฟฟ้ามาตรฐานหรือขายึดกล้องได้อย่างง่ายดาย ซึ่งช่วยเร่งกระบวนการติดตั้งและปรับปรุงความสวยงามของระบบตรวจสอบ

ข้อมูลจำเพาะ

การเชื่อมต่อและอินเทอร์เฟซ

โมดูล xCOAX4-SW: 1x RJ45 (PoE IN), 1x BNC (Link), 1x ขั้วต่อสายไฟ (Power IN) โมดูล xCOAX4-CAM: 1x RJ45 (PoE OUT), 1x BNC (Link), 1x ขั้วต่อสายไฟ

ความเร็วในการส่งข้อมูล

สูงสุด 100 Mb/s (Half-Duplex) ขึ้นอยู่กับความยาวและคุณภาพของสายโคแอกเชียล

มาตรฐานพลังงาน (PoE IN)

xCOAX4-SW รองรับ Passive PoE ≤ 30W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W การกำหนดค่าพิน: +/- (1,2) และ (3,6) หรือ +/- (4,5) และ (7,8)

พลังงานขาออก (PoE OUT)

xCOAX4-CAM นำเสนอ LAN + PoE OUT ตามมาตรฐาน: PoE 802.3bt ≤ 60W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W

ระยะสัญญาณ

น้อยกว่า 1,000 เมตรบนสายโคแอกเชียล; น้อยกว่า 100 เมตรสำหรับส่วนของสายแลนระหว่างโมดูลกับสวิตช์/กล้อง

การป้องกันทางอิเล็กทรอนิกส์

ระบบป้องกันไฟกระชากสำหรับพอร์ต LAN และ BNC; ระบบป้องกันไฟฟ้าลัดวงจรในโมดูล xCOAX4-SW เพื่อปกป้องแหล่งจ่ายไฟ

ไฟสัญญาณ

ไฟแสดงสถานะสำหรับ PoE (พลังงาน), LAN (เครือข่ายท้องถิ่น), Link (การเชื่อมต่อ BNC), 10Mb (ความเร็ว)

พารามิเตอร์ทางไฟฟ้า

แรงดันไฟฟ้าขาเข้า: 10 ... 58 V DC (ขั้วต่อสายไฟ) หรือผ่าน PoE แรงดันไฟฟ้าขาออก PoE เท่ากับแรงดันไฟฟ้าขาเข้า

ประสิทธิภาพพลังงาน

การใช้พลังงานต่ำมาก: รวม 1.35 W สำหรับทั้งสองโมดูล

โครงสร้างและตัวเครื่อง

ทำจากพลาสติกที่ทนทาน (โพลีคาร์บอเนต - PC) สีของตัวเครื่องเข้ากับมาตรฐานการติดตั้ง

ระดับการป้องกัน

IP20 - ออกแบบมาสำหรับการติดตั้งภายในอาคารหรือในตู้ภายนอกเพิ่มเติม

สภาพแวดล้อม

ช่วงอุณหภูมิการทำงานกว้างตั้งแต่ -25 °C ถึง +65 °C ช่วยให้ทำงานได้อย่างเสถียรในสภาพแวดล้อมที่ยากลำบาก

ตรรกะของระบบ

อุปกรณ์มีระบบ Watchdog ในตัวที่ตรวจสอบชั้นกายภาพของการเชื่อมต่อโคแอกเชียล ในกรณีที่ตรวจพบว่าไม่มีการส่งสัญญาณบนสาย BNC โมดูลสามารถรีเซ็ตภายในเพื่อคืนค่าการเชื่อมต่อที่เสถียรโดยไม่ต้องอาศัยช่างเทคนิค เฟิร์มแวร์ให้ความโปร่งใสเต็มรูปแบบสำหรับโปรโตคอลเครือข่าย รวมถึงการส่งภาพ 4K, เสียง และการควบคุมกล้อง PTZ ระบบจะเจรจาพารามิเตอร์ PoE โดยอัตโนมัติเพื่อให้มั่นใจถึงความปลอดภัยสูงสุดของอุปกรณ์ที่เชื่อมต่อ

น้ำหนักและขนาด

น้ำหนักต่อชิ้น: 33 กรัม ขนาดของโมดูลทั้งสอง: 73 x 52 x 20 มม.

เนื้อหา

1x โมดูล xCOAX4-SW

1x โมดูล xCOAX4-CAM

1x คู่มือการใช้งาน

ขนาดและน้ำหนัก

ขนาดผลิตภัณฑ์: 52 x 73 x 20 มม. (ลึก x กว้าง x สูง)

ขนาดบรรจุภัณฑ์: 85 x 125 x 55 มม. (ลึก x กว้าง x สูง)

น้ำหนักผลิตภัณฑ์: 66 กรัม

น้ำหนักรวมบรรจุภัณฑ์: 96 กรัม
