Ethernet ir PoE keitiklių rinkinys per bendraašį kabelį IP stebėjimo sistemoms EOC

Modelis: ATTE XCOAX4-SET

EAN: 6931240040898 SKU: 931040890

• 2 keitiklių rinkinys IP perdavimui per bendraašį kabelį
• Duomenų ir maitinimo perdavimo atstumas iki 1000 metrų
• Palaiko PoE 802.3af, 802.3at ir Passive PoE standartus
• PoE išėjimo galia iki 60W (802.3bt standartas) esant tinkamam maitinimui
• Visiškas tinklo skaidrumas - nereikia konfigūruoti
• Integruota „Watchdog“ funkcija ryšio būsenai stebėti
• LAN ir BNC prievadų apsauga nuo viršįtampių
• Šviesos diodų indikacija maitinimo ir duomenų perdavimo būsenai
• Maitinimo galimybė iš PoE jungiklio arba išorinio nuolatinės srovės maitinimo šaltinio
• Labai mažas viso rinkinio energijos suvartojimas

Aprašymas

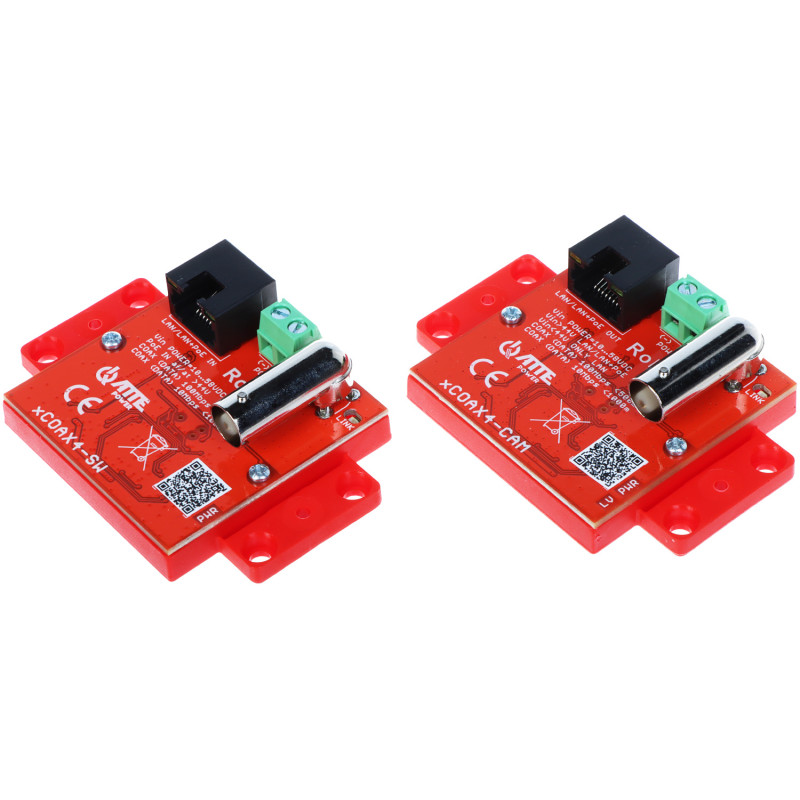

XCOAX4-SET rinkinys yra pažangus technologinis sprendimas, skirtas Ethernet duomenų ir PoE maitinimo perdavimui naudojant tradicinį 75 Ohm bendraašį kabelį. Įrenginį sudaro du moduliai: siųstuvas xCOAX4-SW ir imtuvas xCOAX4-CAM, kurie kartu suformuoja efektyvų tinklo tiltą. Tai idealus pasirinkimas tais atvejais, kai modernizuoti esamą analoginę instaliaciją į IP sistemą yra sunku dėl galimybės pakeisti kabelius nebuvimo.

Įrenginio privalumai visų pirma apima didelį perdavimo atstumą, kuris gali siekti iki 1000 metrų naudojant geros kokybės bendraašį kabelį, o tai daug kartų viršija standartinius kompiuterinio vytos poros kabelio apribojimus (100 m). xCOAX4-SW modulis maitinamas iš bet kurio PoE jungiklio (802.3af/at arba Passive standartai) arba iš kabelio gnybto, o tai užtikrina neįtikėtiną lankstumą projektuojant sistemą. Prie kameros montuojamas xCOAX4-CAM modulis priima maitinimą ir duomenis, perduodamas juos toliau į galinį įrenginį.

Kitas svarbus privalumas yra visiškas skaidrumas tinklui, todėl rinkinys yra nematomas kitiems tinklo įrenginiams ir nereikalauja sudėtingos IP konfigūracijos. „Plug & Play“ funkcijos dėka montavimas apsiriboja laidų prijungimu. Sistemai būdingas mažas energijos suvartojimas ir labai didelis darbo stabilumas, todėl ji yra patikimas profesionalių IP vaizdo stebėjimo sistemų elementas. Kompaktiški abiejų modulių matmenys leidžia juos lengvai montuoti standartinėse elektros dėžutėse arba kamerų laikikliuose, o tai žymiai pagreitina montavimo procesą ir pagerina stebėjimo sistemos estetiką.

Specifikacija

Jungtys ir sąsajos

xCOAX4-SW modulis: 1x RJ45 (PoE IN), 1x BNC (Link), 1x Kabelio gnybtas (Power IN). xCOAX4-CAM modulis: 1x RJ45 (PoE OUT), 1x BNC (Link), 1x Kabelio gnybtas.

Perdavimo greitis

Iki 100 Mb/s (Half-Duplex), priklausomai nuo bendraašio kabelio ilgio ir kokybės.

Maitinimo standartai (PoE IN)

xCOAX4-SW palaiko Passive PoE ≤ 30W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W. Kontaktų konfigūracija: +/- (1,2) ir (3,6) arba +/- (4,5) ir (7,8).

Išėjimo galia (PoE OUT)

xCOAX4-CAM siūlo LAN + PoE OUT pagal standartus: PoE 802.3bt ≤ 60W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W.

Signalo diapazonas

Mažiau nei 1000 m bendraašiu kabeliu; mažiau nei 100 m vytos poros kabelio atkarpoms tarp modulių ir jungiklio/kameros.

Elektroninės apsaugos priemonės

Apsauga nuo viršįtampių LAN ir BNC prievadams; apsauga nuo trumpojo jungimo xCOAX4-SW modulyje, apsauganti maitinimo šaltinį.

Signaliniai diodai

Būsenos indikatoriai PoE (maitinimas), LAN (vietinis tinklas), Link (BNC ryšys), 10Mb (greitis).

Elektriniai parametrai

Įėjimo įtampa: 10 ... 58 V DC (kabelio gnybtas) arba per PoE. PoE išėjimo įtampa lygi įėjimo įtampai.

Energijos vartojimo efektyvumas

Labai mažas energijos suvartojimas: iš viso 1.35 W abiem moduliams.

Konstrukcija ir korpusas

Pagaminta iš patvaraus plastiko (polikarbonatas - PC). Korpuso spalva pritaikyta montavimo standartams.

Sandarumo klasė

IP20 - skirta montuoti patalpose arba papildomuose išoriniuose korpusuose.

Aplinkos sąlygos

Platus darbinės temperatūros diapazonas nuo -25 °C iki +65 °C, užtikrinantis stabilų veikimą sudėtingomis sąlygomis.

Sistemos logika

Įrenginys turi integruotą „Watchdog“ sistemą, stebinčią bendraašio ryšio fizinį sluoksnį. Aptikus perdavimo trūkumą BNC kabeliu, moduliai gali atlikti vidinį atstatymą, kuris atkuria stabilų ryšį be techninės priežiūros specialisto įsikišimo. Programinė įranga užtikrina visišką skaidrumą tinklo protokolams, įskaitant 4K vaizdo perdavimą, garsą ir PTZ kamerų valdymą. Sistema automatiškai derina PoE parametrus, kad užtikrintų maksimalų prijungtų imtuvų saugumą.

Svoris ir matmenys

Vieno elemento svoris: 33 g. Abiejų modulių matmenys: 73 x 52 x 20 mm.

Turinys

1x xCOAX4-SW modulis

1x xCOAX4-CAM modulis

1x Naudotojo vadovas

Matmenys, svoris

Gaminio matmenys: 52 x 73 x 20 mm (G x P x A)

Pakuotės matmenys: 85 x 125 x 55 mm (G x P x A)

Gaminio svoris: 66 g

Svoris su pakuote: 96 g
