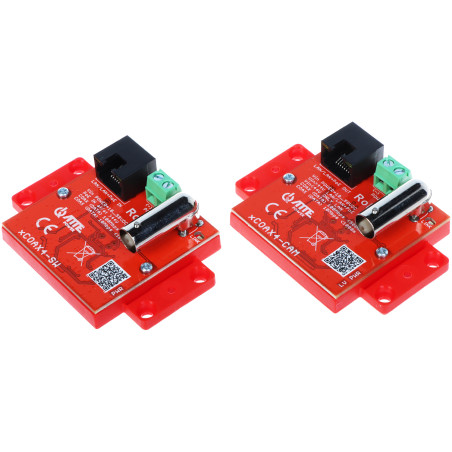

Ethernet és PoE konverter készlet koaxiális kábelen keresztüli IP megfigyelőrendszerekhez EOC

Modell: ATTE XCOAX4-SET

EAN: 6931240040898 SKU: 931040890

• 2 darabos konverter készlet IP-átvitelhez koaxiális kábelen
• Adat- és tápellátási hatótávolság 1000 méterig
• PoE 802.3af, 802.3at és Passive PoE szabványok támogatása
• PoE kimeneti teljesítmény 60W-ig (802.3bt szabvány) megfelelő tápellátás mellett
• Teljes hálózati transzparencia - nincs szükség konfigurációra
• Beépített Watchdog funkció a kapcsolat állapotának figyelésére
• Túlfeszültség-védelem a LAN és BNC portokon
• LED visszajelzés a tápellátás és adatátvitel állapotáról
• Tápellátás PoE switch-ről vagy külső DC tápegységről
• Nagyon alacsony saját energiafogyasztás a teljes készletnél

Leírás

Az XCOAX4-SET készlet egy fejlett technológiai megoldás, amelyet Ethernet adatátvitelre és PoE tápellátásra terveztek hagyományos 75 Ohm-os koaxiális kábel használatával. Az eszköz két modulból áll: az xCOAX4-SW adóból és az xCOAX4-CAM vevőből, amelyek együttesen egy hatékony hálózati hidat alkotnak. Ideális választás olyan helyzetekben, amikor a meglévő analóg rendszer IP-alapúvá történő korszerűsítése a kábelezés cseréjének nehézségei miatt problémás.

Az eszköz előnyei közé tartozik mindenekelőtt a hatalmas átviteli hatótávolság, amely jó minőségű koaxiális kábel használata esetén akár 1000 méter is lehet, ami többszörösen meghaladja a szabványos számítógépes sodrott érpárú kábelek korlátait (100m). Az xCOAX4-SW modul bármilyen PoE switch-ről (802.3af/at vagy Passive szabványok) vagy kábelcsatlakozóról táplálható, ami rendkívüli rugalmasságot biztosít a rendszer tervezésekor. A kameránál elhelyezett xCOAX4-CAM modul fogadja a tápellátást és az adatokat, majd továbbítja azokat a végberendezés felé.

Egy másik fontos előny a hálózat számára biztosított teljes transzparencia, ami miatt a készlet láthatatlan a többi hálózati eszköz számára, és nem igényel bonyolult IP-konfigurációt. A Plug & Play funkciónak köszönhetően a telepítés a kábelek csatlakoztatására korlátozódik. A rendszer alacsony saját energiafogyasztással és nagyon magas működési stabilitással rendelkezik, ami megbízható elemmé teszi a professzionális IP ipari televíziós rendszerekben. Mindkét modul kompakt mérete lehetővé teszi a könnyű beépítést szabványos elektromos dobozokba vagy kameratartókba, ami jelentősen felgyorsítja a telepítési folyamatot és javítja a megfigyelőrendszer esztétikáját.

Specifikáció

Csatlakozók és interfészek

xCOAX4-SW modul: 1x RJ45 (PoE IN), 1x BNC (Link), 1x Kábelcsatlakozó (Power IN). xCOAX4-CAM modul: 1x RJ45 (PoE OUT), 1x BNC (Link), 1x Kábelcsatlakozó.

Átviteli sebesség

Akár 100 Mb/s (Half-Duplex) a koaxiális kábel hosszától és minőségétől függően.

Tápellátási szabványok (PoE IN)

Az xCOAX4-SW támogatja a Passive PoE ≤ 30W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W szabványokat. Pin konfiguráció: +/- (1,2) és (3,6) vagy +/- (4,5) és (7,8).

Kimeneti tápellátás (PoE OUT)

Az xCOAX4-CAM LAN + PoE OUT kimenetet kínál a következő szabványok szerint: PoE 802.3bt ≤ 60W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W.

Jel hatótávolsága

1000 m alatt koaxiális kábelen; 100 m alatt a modulok és a switch/kamera közötti sodrott érpárú szakaszokon.

Elektronikus védelem

Túlfeszültség-védelem a LAN és BNC portokhoz; Rövidzárlat-védelem az xCOAX4-SW modulban a tápforrás védelmére.

Jelző LED-ek

Állapotjelzők PoE (tápellátás), LAN (helyi hálózat), Link (BNC kapcsolat), 10Mb (sebesség) számára.

Elektromos paraméterek

Bemeneti feszültség: 10 ... 58 V DC (kábelcsatlakozó) vagy PoE-n keresztül. A PoE kimeneti feszültség megegyezik a bemeneti feszültséggel.

Energiahatékonyság

Nagyon alacsony saját energiafogyasztás: összesen 1.35 W mindkét modulra.

Kialakítás és ház

Tartós műanyagból (polikarbonát - PC) készült. A ház színe illeszkedik a telepítési szabványokhoz.

Védettségi osztály

IP20 - beltéri használatra vagy kiegészítő kültéri házakba történő beépítésre tervezve.

Környezeti feltételek

Széles üzemi hőmérséklet-tartomány -25 °C és +65 °C között, ami stabil működést tesz lehetővé nehéz körülmények között is.

Rendszerlogika

Az eszköz beépített Watchdog rendszerrel rendelkezik, amely figyeli a koaxiális kapcsolat fizikai rétegét. Ha a BNC kábelen adatátviteli hiba lép fel, a modulok belső resetet hajthatnak végre, ami helyreállítja a stabil kapcsolatot szervizes beavatkozás nélkül. A firmware teljes transzparenciát biztosít a hálózati protokollok számára, beleértve a 4K képátvitelt, az audiót és a PTZ forgatható kamerák vezérlését. A rendszer automatikusan egyezteti a PoE paramétereket a csatlakoztatott vevőkészülékek maximális biztonsága érdekében.

Súly és méretek

Egyetlen elem súlya: 33g. Mindkét modul mérete: 73 x 52 x 20 mm.

Tartalom

1x xCOAX4-SW modul

1x xCOAX4-CAM modul

1x Használati útmutató

Méretek, Súly

Termék méretei: 52 x 73 x 20 mm (Mélys. x Szél. x Mag.)

Csomagolás méretei: 85 x 125 x 55 mm (Mélys. x Szél. x Mag.)

Termék súlya: 66 g

Súly csomagolással: 96 g
