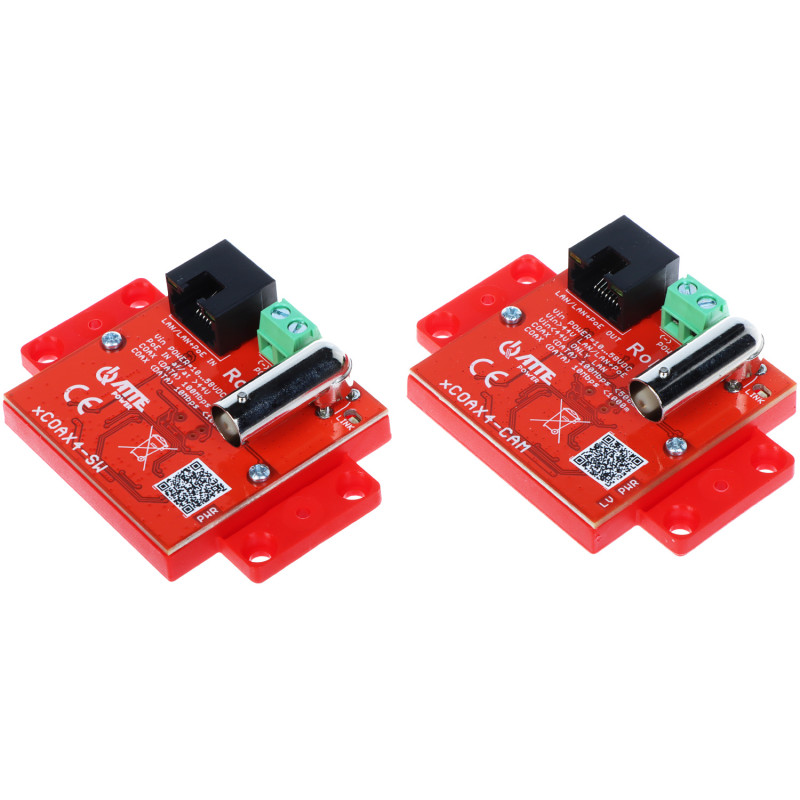

Ethernet och PoE-konverteringssats via koaxialkabel för IP-övervakning EOC

Modell: ATTE XCOAX4-SET

EAN: 6931240040898 SKU: 931040890

• Sats med 2 konvertrar för IP-överföring via koaxialkabel
• Data- och strömöverföringsräckvidd upp till 1000 meter
• Stöd för PoE-standarder 802.3af, 802.3at och Passive PoE
• PoE-uteffekt upp till 60W (802.3bt-standard) vid korrekt strömförsörjning
• Full nätverkstransparens - ingen konfiguration krävs
• Inbyggd Watchdog-funktion som övervakar anslutningsstatus
• Överspänningsskydd för LAN- och BNC-portar
• LED-indikering för strömstatus och dataöverföring
• Möjlighet till strömförsörjning via PoE-switch eller extern DC-strömförsörjning
• Mycket låg egenströmförbrukning för hela satsen

Beskrivning

XCOAX4-SET är en avancerad teknisk lösning avsedd för Ethernet-dataöverföring och PoE-strömförsörjning med användning av traditionell 75 Ohm koaxialkabel. Enheten består av två moduler: sändaren xCOAX4-SW och mottagaren xCOAX4-CAM, som tillsammans bildar en effektiv nätverksbrygga. Detta är ett idealiskt val i situationer där modernisering av en befintlig analog installation till ett IP-system försvåras på grund av att kablaget inte kan bytas ut.

Fördelarna med enheten inkluderar framför allt en enorm överföringsräckvidd, som kan uppgå till 1000 meter vid användning av koaxialkabel av god kvalitet, vilket vida överstiger de standardbegränsningar som gäller för partvinnad kabel (100m). Modulen xCOAX4-SW strömförsörjs från valfri PoE-switch (standarderna 802.3af/at eller Passive) eller via kabelanslutning, vilket ger enastående flexibilitet vid systemdesign. Modulen xCOAX4-CAM, som monteras vid kameran, tar emot ström och data och skickar dem vidare till slutenheten.

En annan viktig fördel är full transparens för nätverket, vilket gör att satsen är osynlig för andra nätverksenheter och inte kräver komplicerad IP-konfiguration. Tack vare Plug & Play-funktionen begränsas installationen till att endast ansluta kablarna. Systemet kännetecknas av låg egenströmförbrukning och mycket hög driftsstabilitet, vilket gör det till en pålitlig komponent i professionella IP-övervakningssystem. De kompakta måtten på båda modulerna möjliggör enkel montering i vanliga kopplingsdosor eller kamerahållare, vilket avsevärt påskyndar installationsprocessen och förbättrar övervakningssystemets estetik.

Specifikation

Anslutningar och gränssnitt

Modul xCOAX4-SW: 1x RJ45 (PoE IN), 1x BNC (Link), 1x Kabelanslutning (Power IN). Modul xCOAX4-CAM: 1x RJ45 (PoE OUT), 1x BNC (Link), 1x Kabelanslutning.

Överföringshastighet

Upp till 100 Mb/s (Half-Duplex) beroende på koaxialkabelns längd och kvalitet.

Strömförsörjningsstandarder (PoE IN)

xCOAX4-SW stöder Passive PoE ≤ 30W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W. Pinkonfiguration: +/- (1,2) och (3,6) eller +/- (4,5) och (7,8).

Utgångsström (PoE OUT)

xCOAX4-CAM erbjuder LAN + PoE OUT enligt standarderna: PoE 802.3bt ≤ 60W, PoE 802.3at ≤ 30W, PoE 802.3af ≤ 15W.

Signalräckvidd

Under 1000 m på koaxialkabel; Under 100 m för partvinnade kabelsegment mellan moduler och switch/kamera.

Elektroniska skydd

Överspänningsskydd för LAN- och BNC-portar; Kortslutningsskydd i modulen xCOAX4-SW som skyddar strömkällan.

Signallampor

Statusindikatorer för PoE (ström), LAN (lokalt nätverk), Link (BNC-anslutning), 10Mb (hastighet).

Elektriska parametrar

Ingångsspänning: 10 ... 58 V DC (kabelanslutning) eller via PoE. PoE-utgångsspänningen är lika med ingångsspänningen.

Energieffektivitet

Mycket låg egenströmförbrukning: totalt 1,35 W för båda modulerna.

Konstruktion och hölje

Tillverkad av hållbar plast (Polykarbonat - PC). Höljets färg är anpassad till installationsstandarder.

Skyddsklass

IP20 - avsedd för inomhusmontering eller i extra utomhushöljen.

Miljöförhållanden

Brett driftstemperaturområde från -25 °C till +65 °C, vilket möjliggör stabil drift under svåra förhållanden.

Systemlogik

Enheten har ett inbyggt Watchdog-system som övervakar det fysiska lagret av koaxialanslutningen. Om ingen överföring detekteras på BNC-kabeln kan modulerna utföra en intern återställning, vilket återställer en stabil anslutning utan ingripande från servicetekniker. Den inbyggda programvaran säkerställer full transparens för nätverksprotokoll, inklusive 4K-bildöverföring, ljud och styrning av PTZ-kameror. Systemet förhandlar automatiskt PoE-parametrar för att säkerställa maximal säkerhet för anslutna mottagare.

Vikt och mått

Vikt per enhet: 33g. Mått för båda modulerna: 73 x 52 x 20 mm.

Innehåll

1x Modul xCOAX4-SW

1x Modul xCOAX4-CAM

1x Bruksanvisning

Mått, Vikt

Produktmått: 52 x 73 x 20 mm (Dj. x B. x H.)

Förpackningsmått: 85 x 125 x 55 mm (Dj. x B. x H.)

Produktvikt: 66 g

Vikt med förpackning: 96 g
